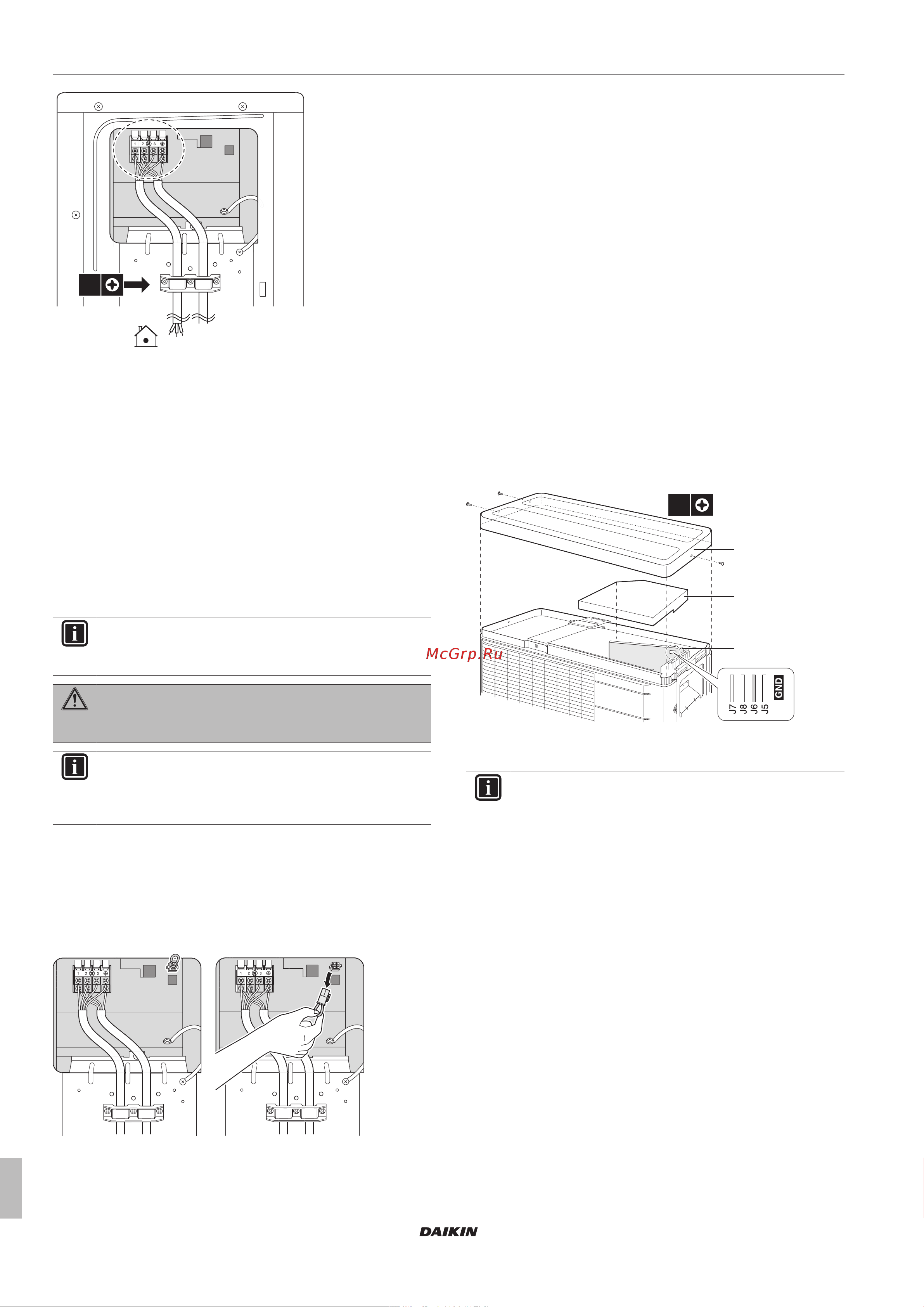

5 Монтаж
Руководство по монтажу
18
RXS50+60 + RX50+60 + ARXS50~71
Серия Split R410A
3P360062-1H – 2016.09
3×
1 2 3
5 Плотно затяните винты на клеммах. Рекомендуется
использовать отвертку под шлиц Philips.
6 Установите крышку распределительной коробки.
7 Установите наружную панель.
5.6.3 Экономия электроэнергии с
использованием режима ожидания
Сведения о режиме ожидания
В этом режиме выключается питание наружного агрегата, а
внутренний агрегат переходит в режим ожидания. В результате
уменьшается потребление энергии внутренним агрегатом. Этот
режим поддерживают только следующие модели:
FTXS50K2V1B, FVXG50K2V1B, FTXG50LV1BW и FTXG50LV1BS.
ИНФОРМАЦИЯ
Режим ожидания может использоваться ТОЛЬКО в
указанных выше блоках.
ПРЕДУПРЕЖДЕНИЕ
Перед подсоединением или отсоединением разъема
убедитесь в том, что питание выключено.
ИНФОРМАЦИЯ
Разъем СЛЕДУЕТ подсоединить, если используется
внутренний агрегат, который НЕ поддерживает режим
ожидания.
Настройка режима ожидания
1 Выключите электропитание.
2 Снимите наружную панель.
3 Снимите крышку распределительной коробки.
4 Отсоедините разъем для режима ожидания.
5 Включите электропитание
5.6.4 Охлаждающее оборудование и
помещения с вычислительной
техникой при низких температурах
снаружи
Сведения о режиме для производственных
сооружений
Эта режим предназначен для охлаждения производственных
сооружений, таких как помещения с оборудованием или
вычислительной техникой. НИКОГДА не используйте в жилых
или офисных помещениях, в которых находятся люди.
Настройка режима для производственных
сооружений
Если перерезать перемычку J6 на печатной плате, рабочий
диапазон расширяется до –15°C. Работа в режиме для
производственных сооружений прекращается, если
температура снаружи падает ниже –18°C, и возобновляется при
повышении температуры.
1 Удалите винты верхней панели.
2 Снимите не пропускающую капель крышку.
3 Перережьте перемычку J6 на печатной плате.
3×
b
c
a
a Верхняя панель
b Не пропускающая капель крышка
c Печатная плата
ИНФОРМАЦИЯ
▪ Внутренний агрегат может периодически шуметь из-
за включения и выключения вентилятора наружного
агрегата.
▪ НЕ устанавливайте увлажнители или другие
объекты, которые могут увеличить влажность в
помещениях, когда используется режим для
производственных сооружений.
▪ Если перемычка J6 перерезана, вентилятор
внутреннего агрегата вращается с максимальной
скоростью.
5.7 Завершение монтажа наружного
агрегата
5.7.1 Для завершения монтажа наружного
агрегата
1 Изолируйте и закрепите трубопровод хладагента и
соединительный кабель следующим образом:
