![Русич XT-404 с кабиной [42/76] Рис 3 1 передняя ось базовый тип](/img/pdf.png)
Русич XT-404 с кабиной [42/76] Рис 3 1 передняя ось базовый тип
![Русич XT-404 с кабиной [42/76] Рис 3 1 передняя ось базовый тип](/views2/1772690/page42/bg2a.png)

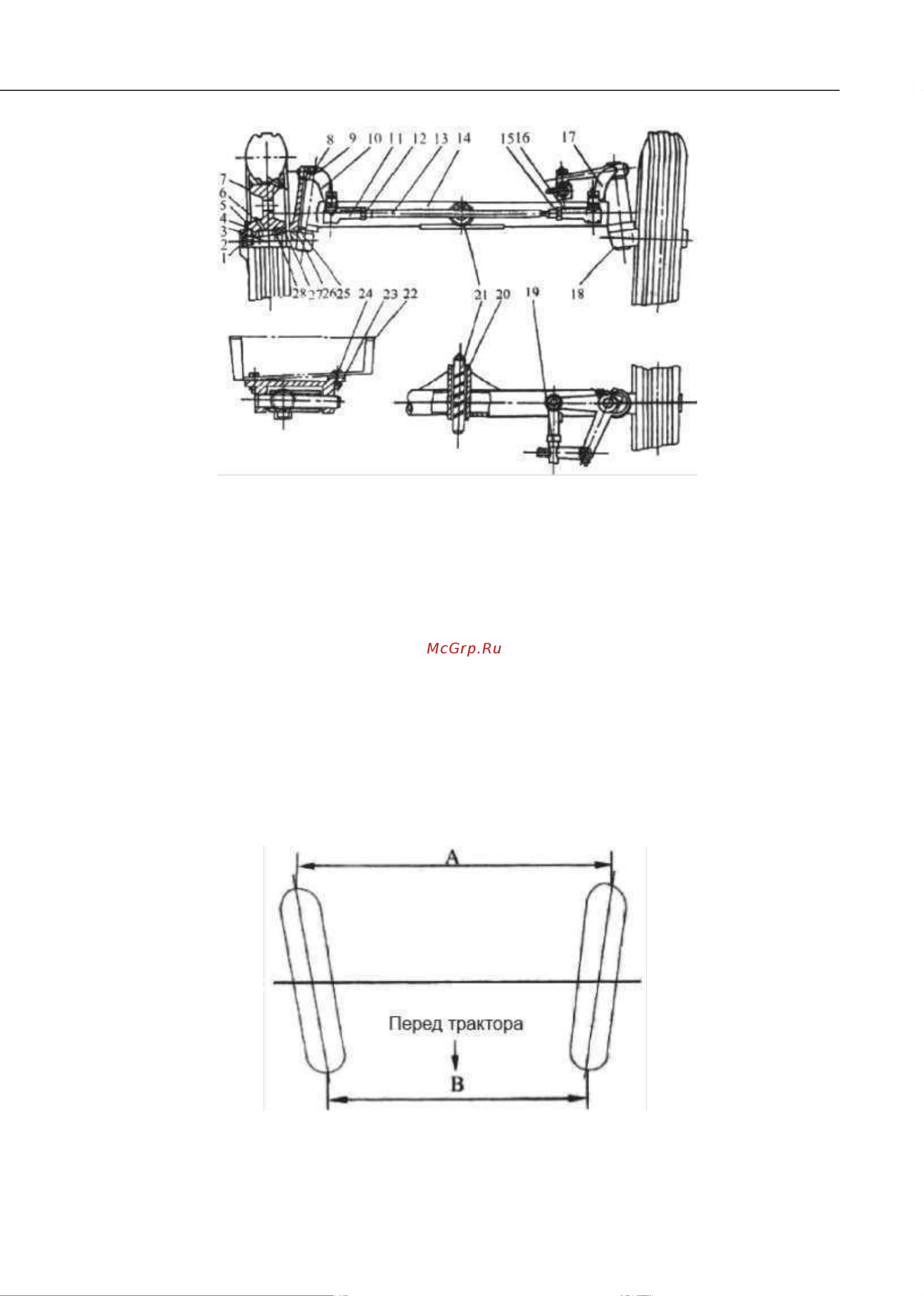

Рис. 3.21. Передняя ось (базовый тип).
1.
Крышка подшипника
2.
Гайка
3.
Поворотный кулак (левый)
4.
Подшипник 30205
5.
Кольцевая прокладка
6.
Масляное отверстие
7.
Блок переднего колеса
8.
Втулка
9.
Шпонка
10.
Рулевая сошка (левая)
11.
Соединитель поперечной рулевой тяги (левый)
12.
Гайка
13.
Поперечная рулевая тяга
14.
Передняя ось
15.
Гайка
16.
Соединитель поперечной рулевой тяги (правый)
17.
Рулевая сошка (правая)
18.
Поворотный кулак (правый)
19.
Продольная рулевая тяга
20.Втулка
21.
Шарнирный вал
22.
Соединения рамы
23. Опора передней оси
24.Болт
25. Верхняя кольцевая прокладка
26.Нижняя кольцевая прокладка
27.
Масляный сальник
28. Подшипник 30205
Рис. 3.22. Развал-схождение. Трактор. Вид сверху.
