SHUNT
17 FR

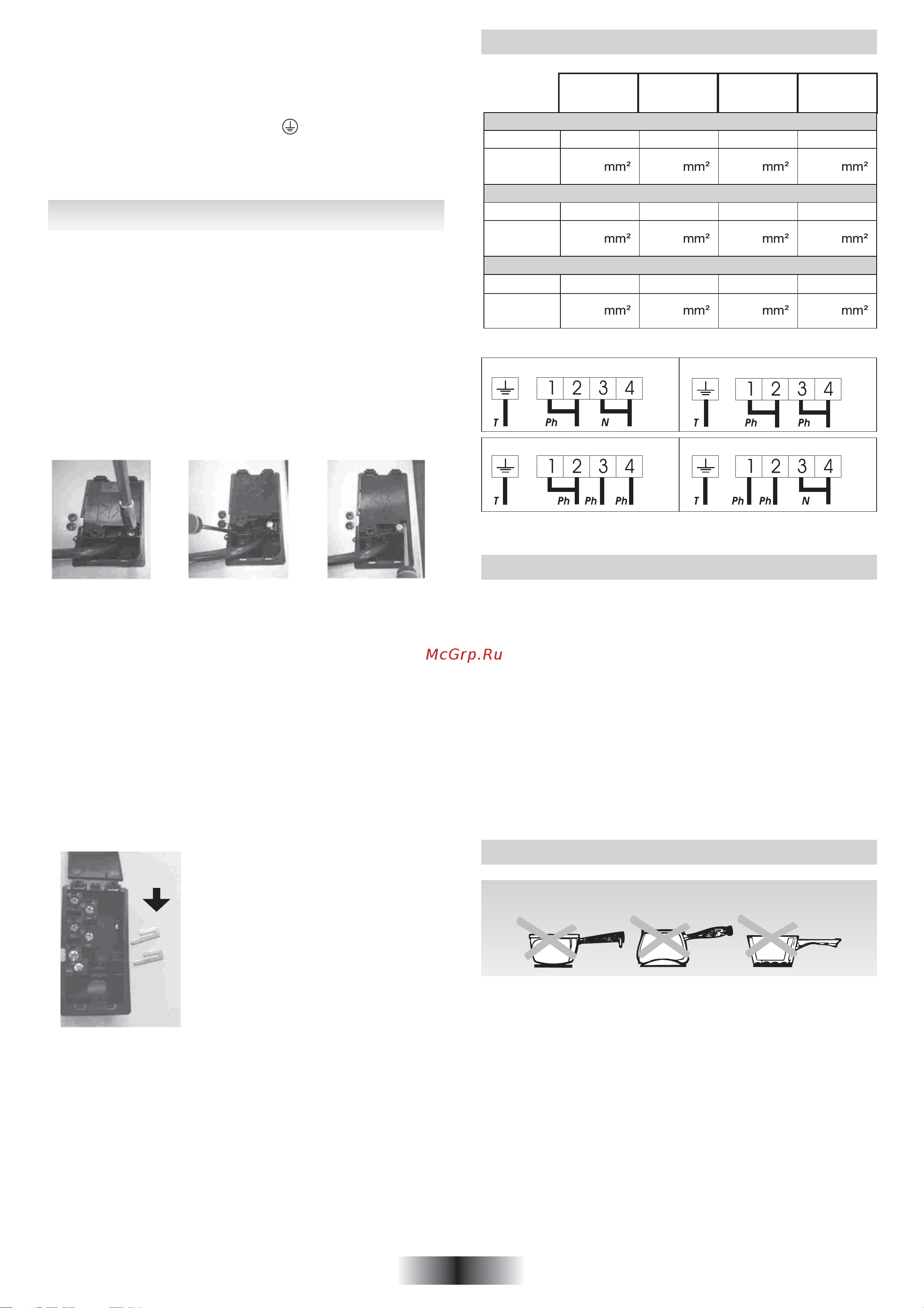

Raccordement aux bornes de la plaque
6. LE CHOIX DES USTENSILES
• Utiliser des récipients de bonne qualité à fond plat : le fond
rigoureusement plat supprimera les points de surchauffe sur
lesquels les aliments attachent, et l'épaisseur du métal permettra
une parfaite répartition de la chaleur.
• Veiller à ce que le fond des récipients soit sec : lors du
remplissage du récipient ou lorsqu'on utilise une casserole sortant
du réfrigérateur, par exemple, s'assurer que l'ustensile est bien
sec; cette précaution évitera toute salissure sur le plan de cuisson.
• Utiliser des récipients d'un diamètre suffisant pour recouvrir
entièrement le foyer : il convient de veiller à ce que le fond soit
au moins aussi grand que la zone de cuisson. Si le fond est
légèrement plus grand, l'énergie est utilisée de manière optimale.
5. PRESENTATION
• Le foyer hilight : une lame métallique conductrice est répartie
uniformément sur toute la surface du foyer. Efficace en trois
secondes, il permet la réalisation de cuissons régulières,
homogènes, mais également les cuissons soutenues.
La table vitrocéramique permet de mieux tirer profit de la chaleur
élevée générée par les foyers hilight, accélérant ainsi la cuisson.
Les modifications structurelles maintiennent inaltéré les propriétés
de résistance du verre aux températures élevées et améliorent
la capacité de contrôle de la puissance distribuée. Avec le principe
du "Sprinter", on obtient une réduction du temps de cuisson
pouvant aller jusqu'à 15% suivant le type de cuisson et les
récipients utilisés.
LAY OUT
“ 5 ”
LAY OUT
“ 2 - 3 ”
LAY OUT
“ 4 ”
LAY OUT
“ 1 ”
L'utilisation de récipients de qualité est nécessaire pour
obtenir de bons résultats de cuisson :
Elle est livrée avec un câble d'alimentation sans prise permettant
le raccordement exclusivement sous une tension de 230V entre
phases ou entre phase et neutre:
• Raccorder à une prise de courant, pour le choix du fusible
se reporter au tableau ci-contre.
Il est toutefois possible d'adapter l'appareil pour un
raccordement en :
. Triphasé 220-240 V3~
. Triphasé 380-415 V2N~
Pour procéder à un nouveau raccordement, il est impératif
de respecter les consignes citées ci-dessous.
• Tout d'abord, vérifier que l'installation est protégée par un fusible
approprié, voir tableau, et que l'installation comporte des fils
d'une section suffisante pour alimenter normalement
l'appareil.
• Retourner la table, face verre contre le plan de travail, en prenant
soin de protéger le verre.
- Ouvrir le capot en suivant les étapes suivantes :
1 2 3
• Dévisser la vis du serre-câble "1",
• repérer les deux languettes situées sur chaque côté,
• placer la lame d'un tournevis à l'avant de chaque languette "2"
et "3", enfoncer et presser,
• soulever le capot.
- Libérer le câble d'alimentation :
• dévisser les vis de la plaque à bornes qui maintiennent les
barrettes shunts et les fils conducteurs du câble d'alimentation.
• Retirer le câble d'alimention.
- Opérations à effectuer pour réaliser le nouveau raccordement:
- Choisir le câble d'alimentation en fonction des recommandations
du tableau.
- Passer le câble d'alimentation dans le serre-câble.
- Dénuder l'extrémité de chaque conducteur du câble d'alimentation
sur une longueur de 10 mm, en
tenant compte de la longueur
nécessaire du câble d'alimentation
pour le raccordement à la plaque à
bornes.
-Comme il est indiqué sur le
tableau, positionner les barrettes
shunts que vous aurez récupérées
lors de la première opération en
respectant les marquages
sur la plaque à bornes (les
barrettes shunts permettent
d'établir un pont entre deux bornes),
et fixer les conducteurs.
Veiller à l'efficacité du serrage sur les différentes bornes.
- Refermer le capot et revisser le serre-câble.
Monophasé ou Biphasé 220-240 V
Fusible 25 A 25 A 25 A 20 A
Câble
HO5V2V2F
3x2,5
3x2,5 3x2,5 3x2,5
Triphasé 220-240 V
Fusible 25 A 20 A 25 A 20 A
Câble
HO5V2V2F
4x2,5
4x2,5 4x2,5 4x2,5
Triphasé 380-415 V
Fusible 16 A 20 A 20 A 16 A
Câble
HO5V2V2F
4x1,5
4x2,5 4x2,5 4x1,5
Ph = Phase N = Neutre T = Terre
Monophasé 220-240 V~
Biphasé 220-240 V2~
Triphasé 220-240 V3~ Triphasé 380-415 V2N~
ATTENTION:
Au cas où il serait nécessaire de remplacer le câble d’alimentation,
assurez vous de respecter les codes-couleur suivants dans le
branchement de chacun des fils:
BLEU - NEUTRE (N)
MARRON - PHASE (L)
VERT-JAUNE - TERRE ( )
