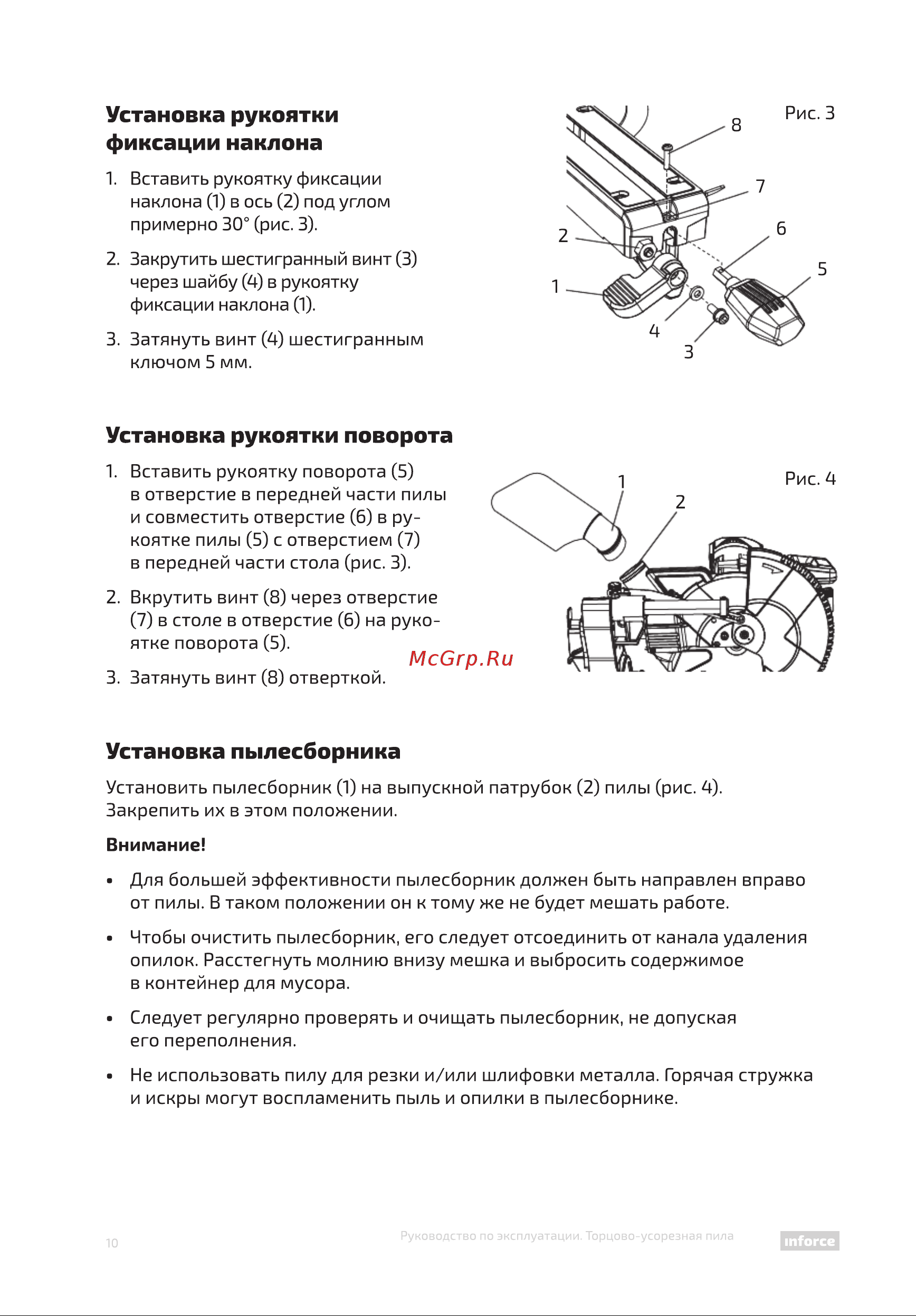

Установка рукоятки фиксации наклона 1 Вставить рукоятку фиксации наклона 1 в ось 2 под углом примерно 30 рис 3 2 Закрутить шестигранный винт 3 через шайбу 4 в рукоятку фиксации наклона 1 3 Затянуть винт 4 шестигранным ключом 5 мм Установка рукоятки поворота 1 Вставить рукоятку поворота 5 в отверстие в передней части пилы и совместить отверстие 6 в ру коятке пилы 5 с отверстием 7 в передней части стола рис 3 2 Вкрутить винт 8 через отверстие 7 в столе в отверстие 6 на руко ятке поворота 5 3 Затянуть винт 8 отверткой Установка пылесборника Установить пылесборник 1 на выпускной патрубок 2 пилы рис 4 Закрепить их в этом положении Внимание Для большей эффективности пылесборник должен быть направлен вправо от пилы В таком положении он к тому же не будет мешать работе Чтобы очистить пылесборник его следует отсоединить от канала удаления опилок Расстегнуть молнию внизу мешка и выбросить содержимое в контейнер для мусора Следует регулярно проверять и очищать пылесборник не допуская его переполнения Не использовать пилу для резки и или шлифовки металла Горячая стружка и искры могут воспламенить пыль и опилки в пылесборнике ководство по эксплуатации Торцово усорезная пила lnforce
