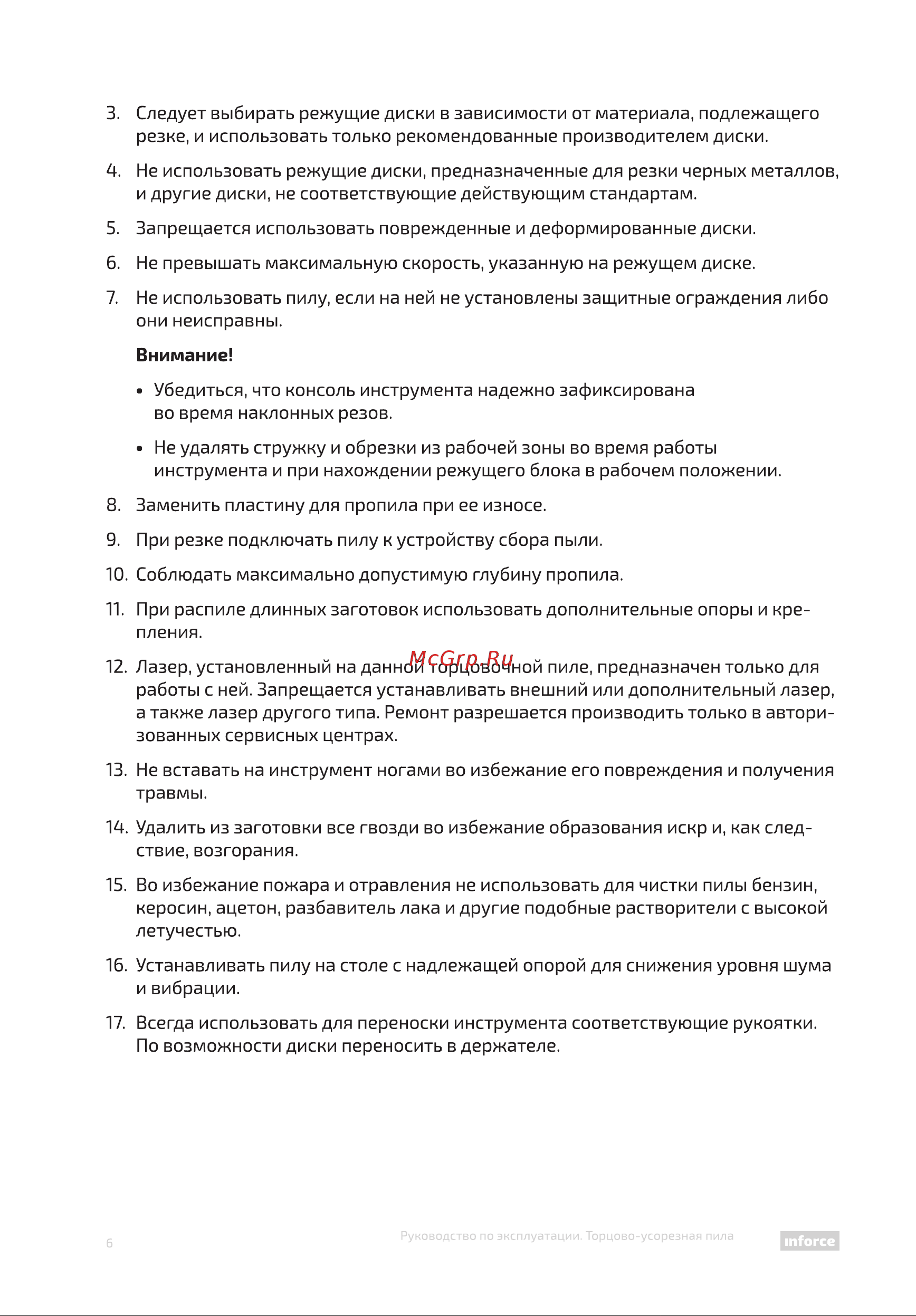

3 Следует выбирать режущие диски в зависимости от материала подлежащего резке и использовать только рекомендованные производителем диски 4 Не использовать режущие диски предназначенные для резки черных металлов и другие диски не соответствующие действующим стандартам 5 Запрещается использовать поврежденные и деформированные диски 6 Не превышать максимальную скорость указанную на режущем диске 7 Не использовать пилу если на ней не установлены защитные ограждения либо они неисправны Внимание Убедиться что консоль инструмента надежно зафиксирована во время наклонных резов Не удалять стружку и обрезки из рабочей зоны во время работы инструмента и при нахождении режущего блока в рабочем положении 8 Заменить пластину для пропила при ее износе 9 При резке подключать пилу к устройству сбора пыли 10 Соблюдать максимально допустимую глубину пропила 11 При распиле длинных заготовок использовать дополнительные опоры и кре пления 12 Лазер установленный на данной торцовочной пиле предназначен только для работы с ней Запрещается устанавливать внешний или дополнительный лазер а также лазер другого типа Ремонт разрешается производить только в автори зованных сервисных центрах 13 Не вставать на инструмент ногами во избежание его повреждения и получения травмы 14 Удалить из заготовки все гвозди во избежание образования искр и как след ствие возгорания 15 Во избежание пожара и отравления не использовать для чистки пилы бензин керосин ацетон разбавитель лака и другие подобные растворители с высокой летучестью 16 Устанавливать пилу на столе с надлежащей опорой для снижения уровня шума и вибрации 17 Всегда использовать для переноски инструмента соответствующие рукоятки По возможности диски переносить в держателе Руководство по эксплуатации Торцово усорезная пила lnforce
