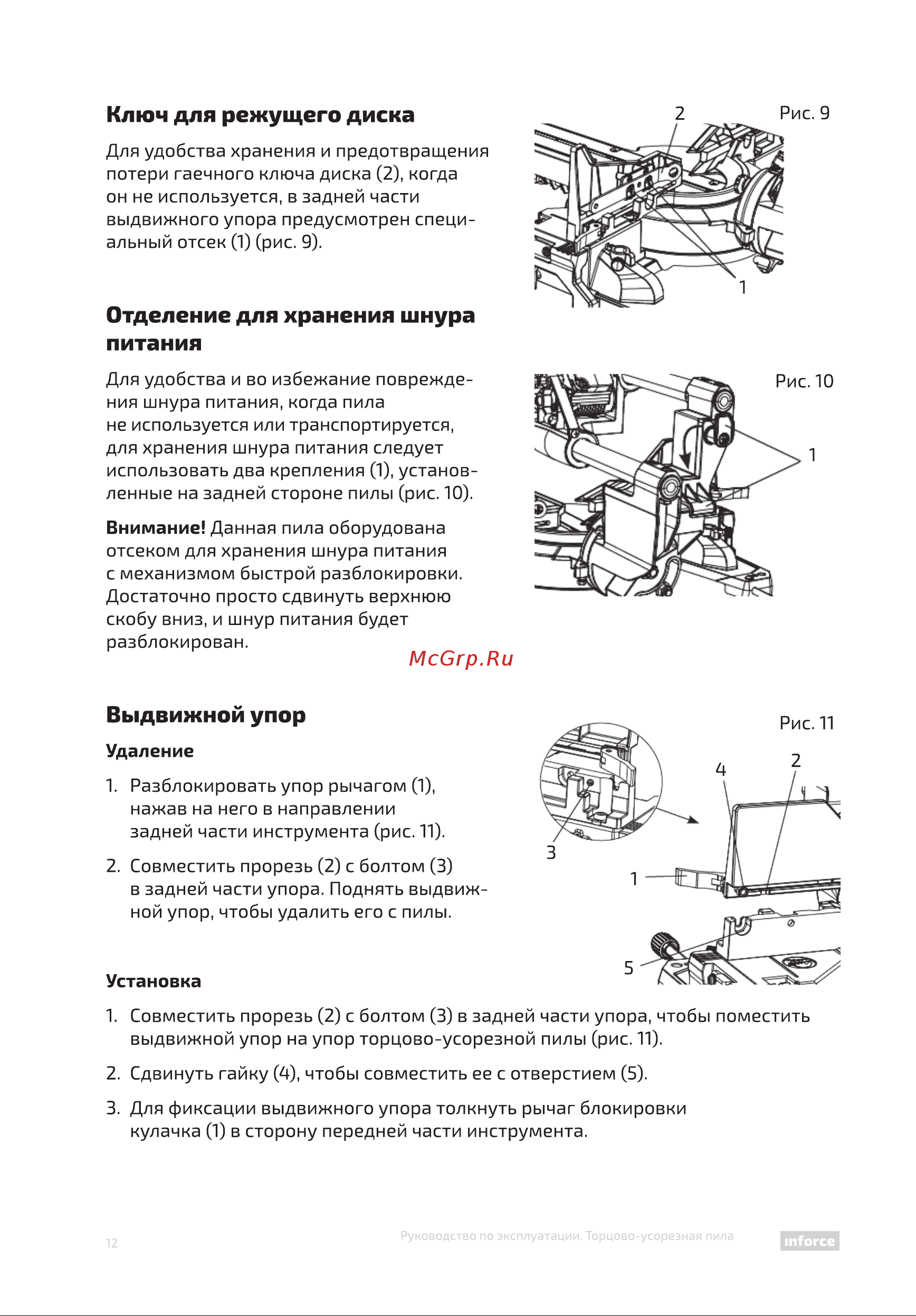

Ключ для режущего диска Для удобства хранения и предотвращения потери гаечного ключа диска 2 когда он не используется в задней части выдвижного упора предусмотрен специ альный отсек 1 рис 9 Отделение для хранения шнура питания Для удобства и во избежание поврежде ния шнура питания когда пила не используется или транспортируется для хранения шнура питания следует использовать два крепления 1 установ ленные на задней стороне пилы рис 10 Внимание Данная пила оборудована отсеком для хранения шнура питания с механизмом быстрой разблокировки Достаточно просто сдвинуть верхнюю скобу вниз и шнур питания будет разблокирован Выдвижной упор Удаление 1 Разблокировать упор рычагом 1 нажав на него в направлении задней части инструмента рис 11 2 Совместить прорезь 2 с болтом 3 в задней части упора Поднять выдвиж ной упор чтобы удалить его с пилы Установка 1 Совместить прорезь 2 с болтом 3 в задней части упора чтобы поместить выдвижной упор на упор торцово усорезной пилы рис 11 2 Сдвинуть гайку 4 чтобы совместить ее с отверстием 5 3 Для фиксации выдвижного упора толкнуть рычаг блокировки кулачка 1 в сторону передней части инструмента Руководство по эксплуатации Торцово усорезная пила lnforce
