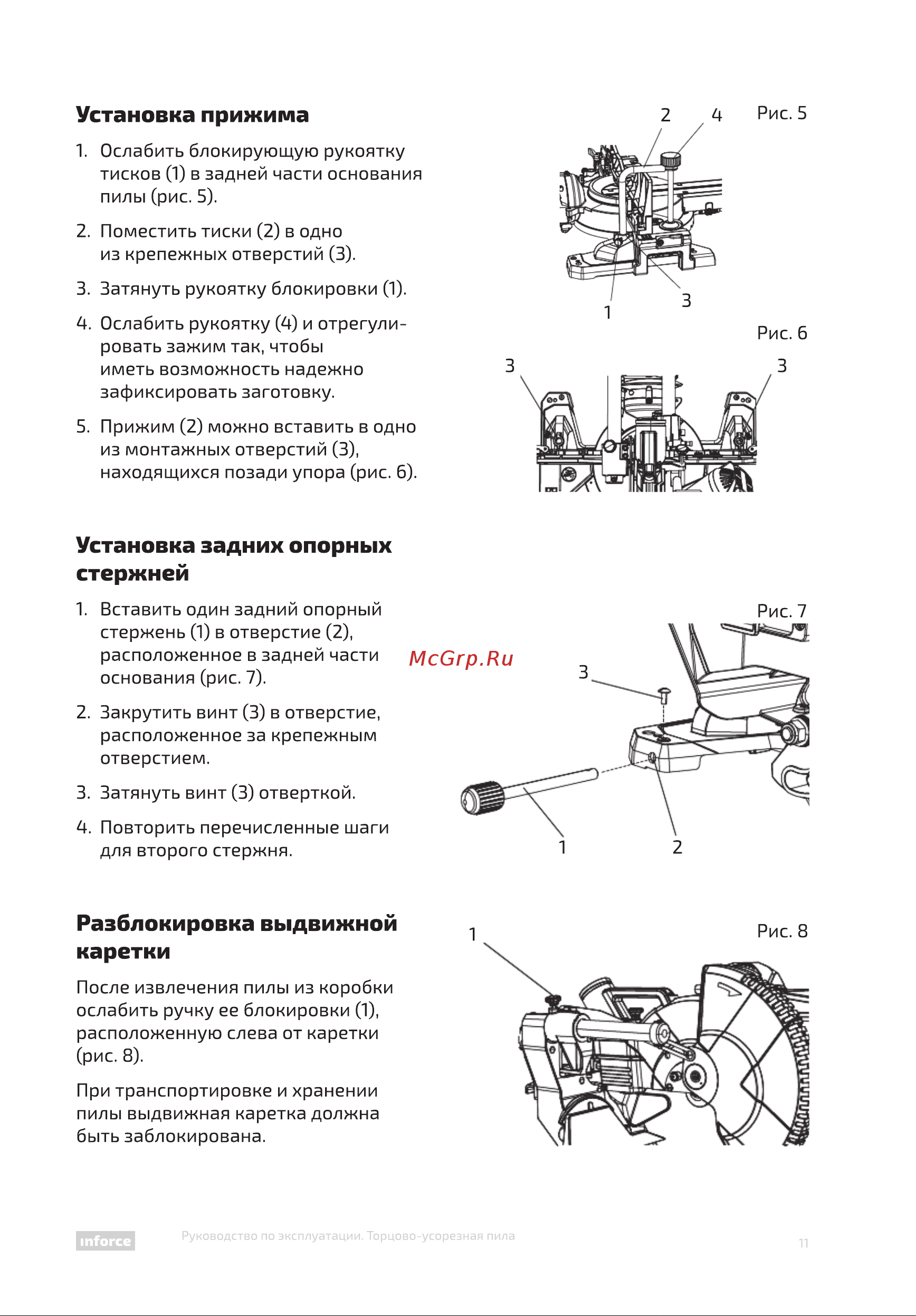

Установка прижима 1 Ослабить блокирующую рукоятку тисков 1 в задней части основания пилы рис 5 2 Поместить тиски 2 в одно из крепежных отверстий 3 3 Затянуть рукоятку блокировки 1 4 Ослабить рукоятку 4 и отрегули ровать зажим так чтобы иметь возможность надежно зафиксировать заготовку 5 Прижим 2 можно вставить в одно из монтажных отверстий 3 находящихся позади упора рис б Установка задних опорных стержней 1 Вставить один задний опорный стержень 1 в отверстие 2 расположенное в задней части основания рис 7 2 Закрутить винт 3 в отверстие расположенное за крепежным отверстием 3 Затянуть винт 3 отверткой 4 Повторить перечисленные шаги для второго стержня Разблокировка выдвижной каретки После извлечения пилы из коробки ослабить ручку ее блокировки 1 расположенную слева от каретки рис 8 При транспортировке и хранении пилы выдвижная каретка должна быть заблокирована шТогсе Руководство по эксплуатации Торцово усорезная пила Рис 7
