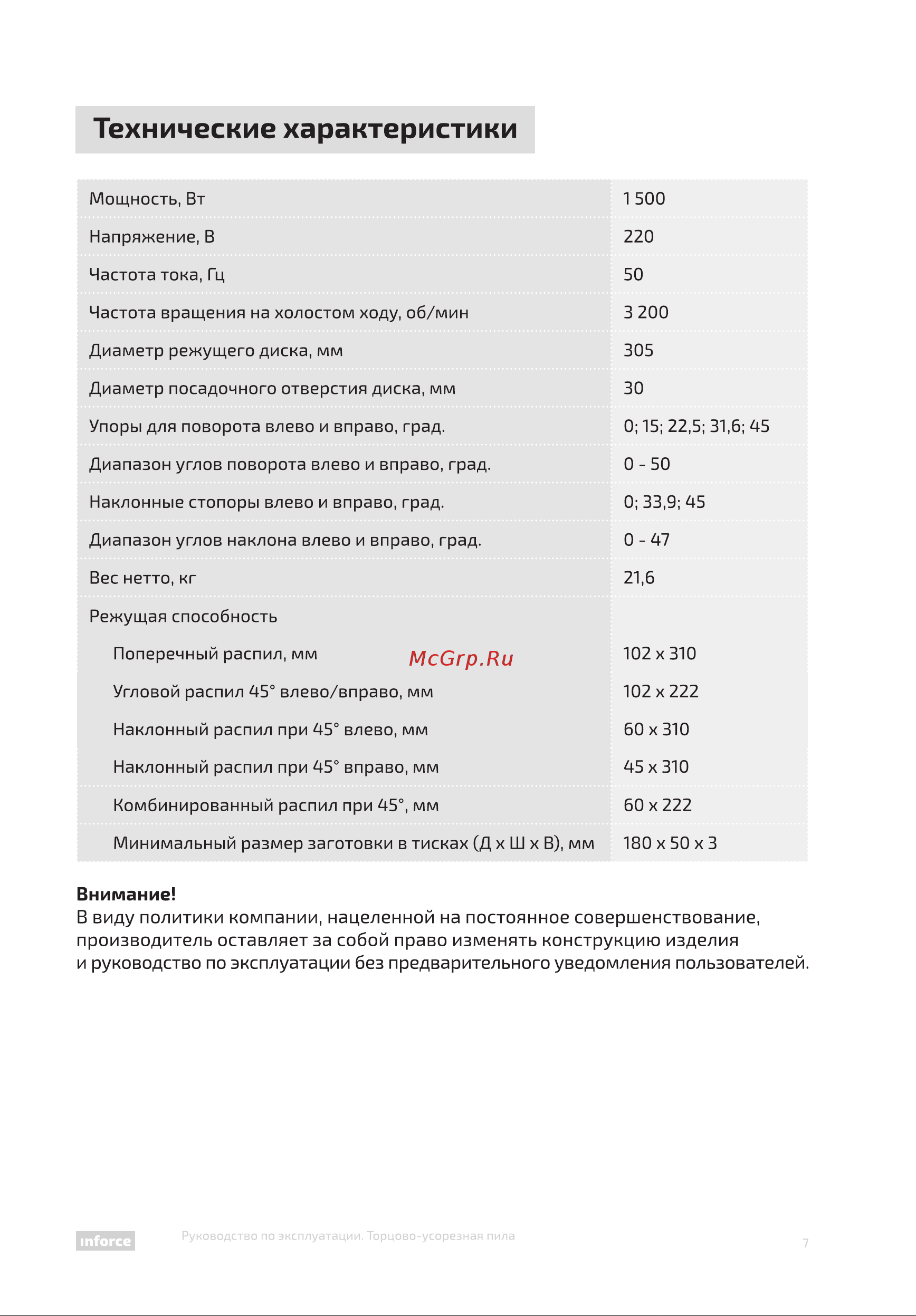

Технические характеристики Мощность Вт 1 500 Напряжение В 220 Частота тока Гц 50 Частота вращения на холостом ходу об мин 3 200 Диаметр режущего диска мм 305 Диаметр посадочного отверстия диска мм 30 Упоры для поворота влево и вправо град 0 15 22 5 31 6 45 Диапазон углов поворота влево и вправо град 0 50 Наклонные стопоры влево и вправо град 0 33 9 45 Диапазон углов наклона влево и вправо град 0 47 Вес нетто кг 21 6 Режущая способность Поперечный распил мм 102x310 Угловой распил 45 влево вправо мм 102x222 Наклонный распил при 45 влево мм 60x310 Наклонный распил при 45 вправо мм 45x310 Комбинированный распил при 45 мм 60 х 222 Минимальный размер заготовки в тисках Д х Ш х В мм 180x50x3 Внимание В виду политики компании нацеленной на постоянное совершенствование производитель оставляет за собой право изменять конструкцию изделия и руководство по эксплуатации без предварительного уведомления пользователей шТогсе Руководство по эксплуатации Торцово усорезная пила 7
