Came ZL160N [3/12] Установочные и габаритные размеры
![Came ZL160N [3/12] Установочные и габаритные размеры](/views2/1777340/page3/bg3.png)
.%%3-#
, ,
02/'
,4 ,4
1
2
3
45 67
8
9
(mm)
Стр.
3
- Код руководства:
319U38
319U38 версия
1.0
1.0
09/2011 © CAME Cancelli Automatici S.p.A. - Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ

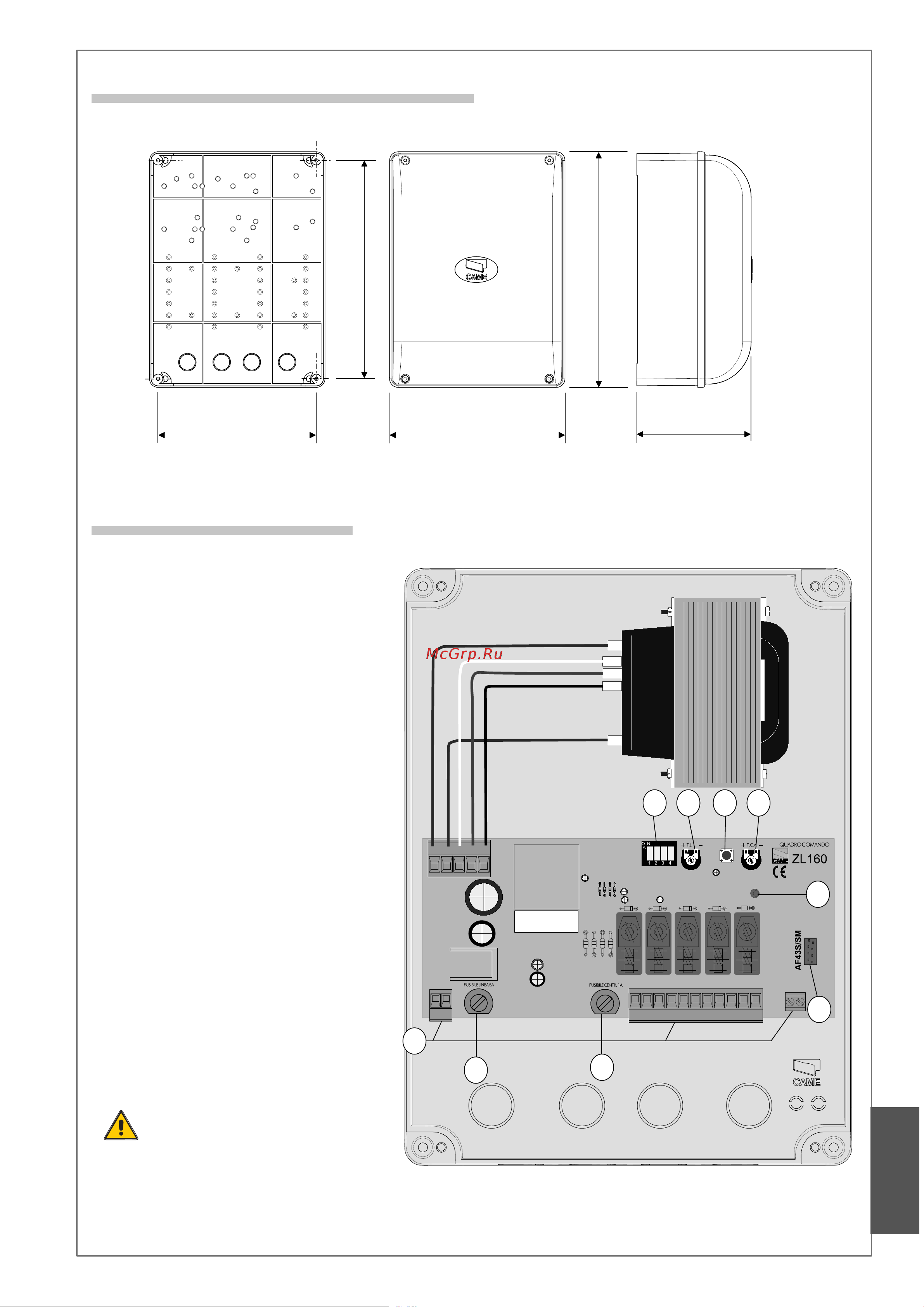

4.1 Установочные и габаритные размеры
4.2 Основные компоненты
1 Колодки подключений
2 Входной предохранитель 1,6 А
3 Предохранитель аксессуаров 3,15 А
4 Кнопка программирования радиокода
5 Триммер для регулировки времени
работы
6 Триммер для регулировки времени
автоматического закрывания
7 Селектор функций с 4 dip-
переключателями (см. стр. 7)
8 Разъем для платы радиоприемника
(см. таблицу)
9 Светодиодный индикатор
Внимание! Перед проведением каких-
либо настроек, регулировок или подключений
в блоке управления, отключите сетевое
электропитание.
