Came ZL160N [5/12] Электрические подключения
![Came ZL160N [5/12] Электрические подключения](/views2/1777340/page5/bg5.png)
.%- .%-
,
,
%3
+ -
Стр.
5
- Код руководства:
319U38
319U38 версия
1.0
1.0
09/2011 © CAME Cancelli Automatici S.p.A. - Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ

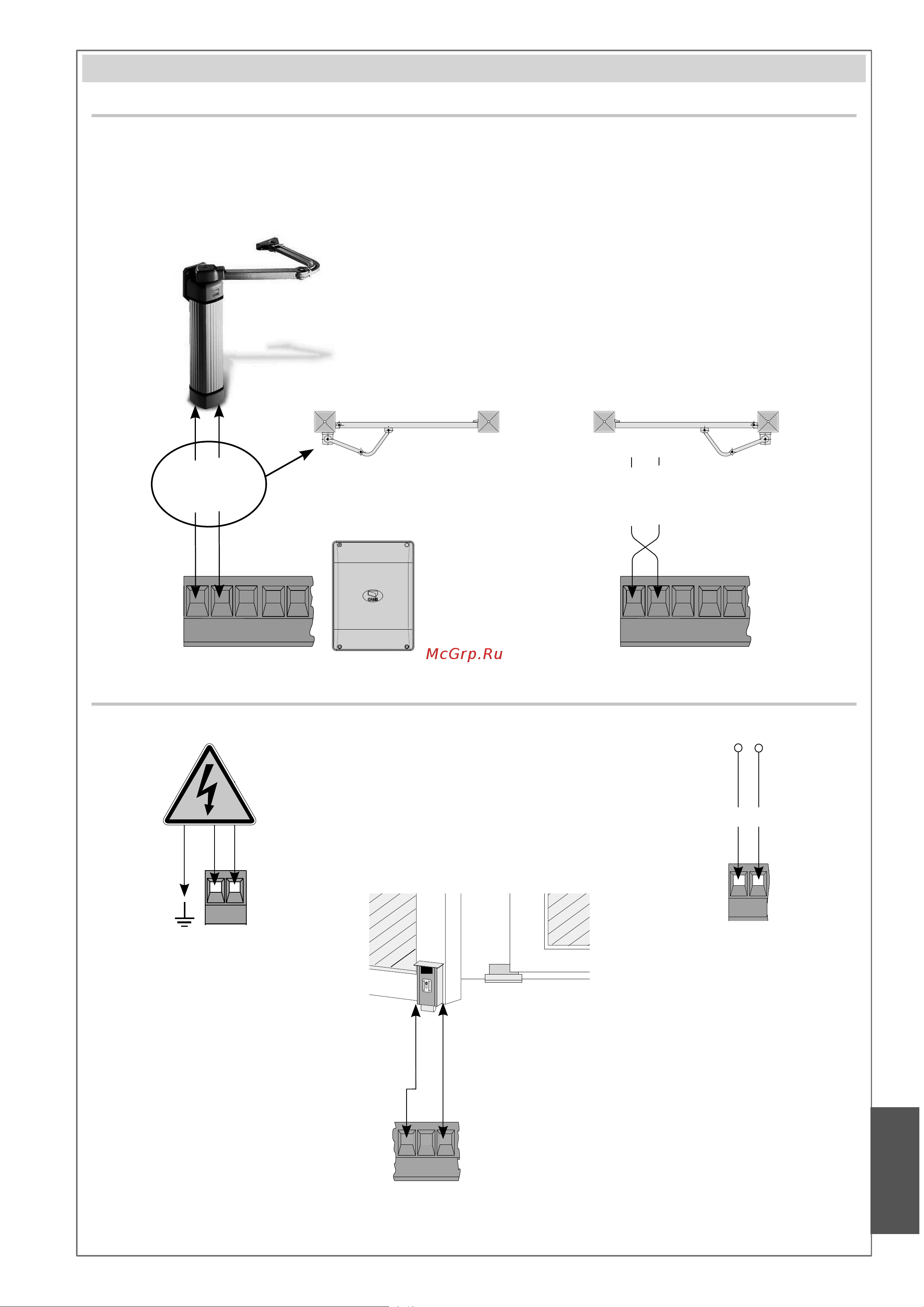

6. Электрические подключения
Привод
Электропитание
Электропитание блока
управления ~230 В,
50/60 Гц
Электропитание аксессуаров,
~24 В
Макс. допустимая
суммарная мощность: 40 Вт
Подключение электрозамка
(12 В, макс. 15 Вт)
Привод, =24 В
Зеленый
Красный
Зеленый
Красный
Для правостороннего монтажа
поменяйте кабели подключения
местами:
(M-Красный, N-Зеленый)
