Кнопка "полный стоп" (НЗ контакты)
- Кнопка остановки движения ворот, исключающая
цикл автоматического закрывания; для возобновления
движения необходимо нажать на соответствующую
кнопку управления или брелока-передатчика.
Ключ-выключатель и/или кнопка открывания (НО контакты)
-
Команда открыть и закрыть ворота;
в зависимости от выбранной с помощью dip-переключателя
функции (см. выбор функций, dip-переключатель 2)
можно изменять направление движения ворот
или останавливать их.
Важное примечание: Все контакты и кнопки (НЗ), не подключенные к аксессуарам, должны быть закорочены на колодке.
Устройства управления

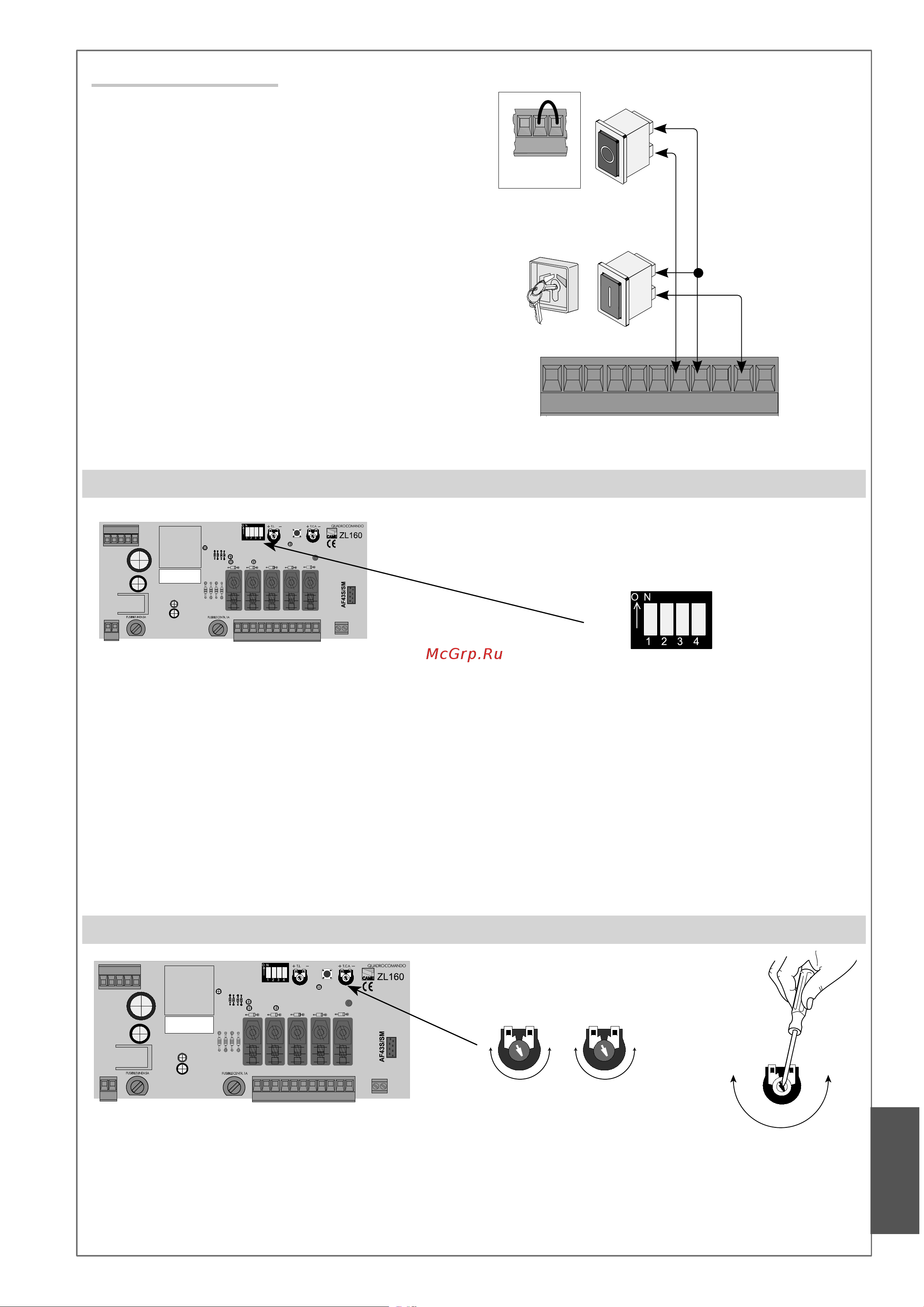

7. Выбор режимов работы и функций
8. Регулировки
DIP-ПЕРЕКЛЮЧАТЕЛЬ 4 ПОЗИЦИИ
1 ON - Автоматическое закрывание - Таймер автоматического закрывания включается при достижении створкой ворот
крайнего положения открывания. Время срабатывания автоматического закрывания может быть отрегулировано
и в любом случае зависит от возможного срабатывания устройств безопасности; после полной остановки системы
или при отсутствии электроэнергии таймер не включается (1 OFF - выкл.)
2 ON -
Режим "Открыть-стоп-закрыть-стоп" с помощью кнопки (2-7) и радиоуправления (вставлена плата ра диоприемника)
включен.
2 OFF-
Режим
"Открыть-закрыть"
с помощью кнопки (2-7) и радиоуправления (вставлена плата радиоприемника) включен.
3 - Не используется, установите dip-переключатель в положение OFF.
4 ON
- "Молоток": при получении команды "Открыть" ворота сначала закрываются, давят на упор в течение одной
секунды, облегчая тем самым открывание электрозамка, подключенного к клеммам 2-ЕS. Функция работает
только в том случае, если створки закрыты или в конце рабочего цикла, или при выполнении первого с момента
подачи электропитания маневра (4 OFF - выкл.).
Регулировка T.L. = Регулировка времени работы, от 15 до 80 секунд. (Примечание: при выборе минимального
времени работы включается режим "Присутствие оператора").
Регулировка T.C.A. = Регулировка времени автоматического закрывания, от 0 до 120 секунд.
если не
используется
