Came ZL160N [4/12] Монтаж

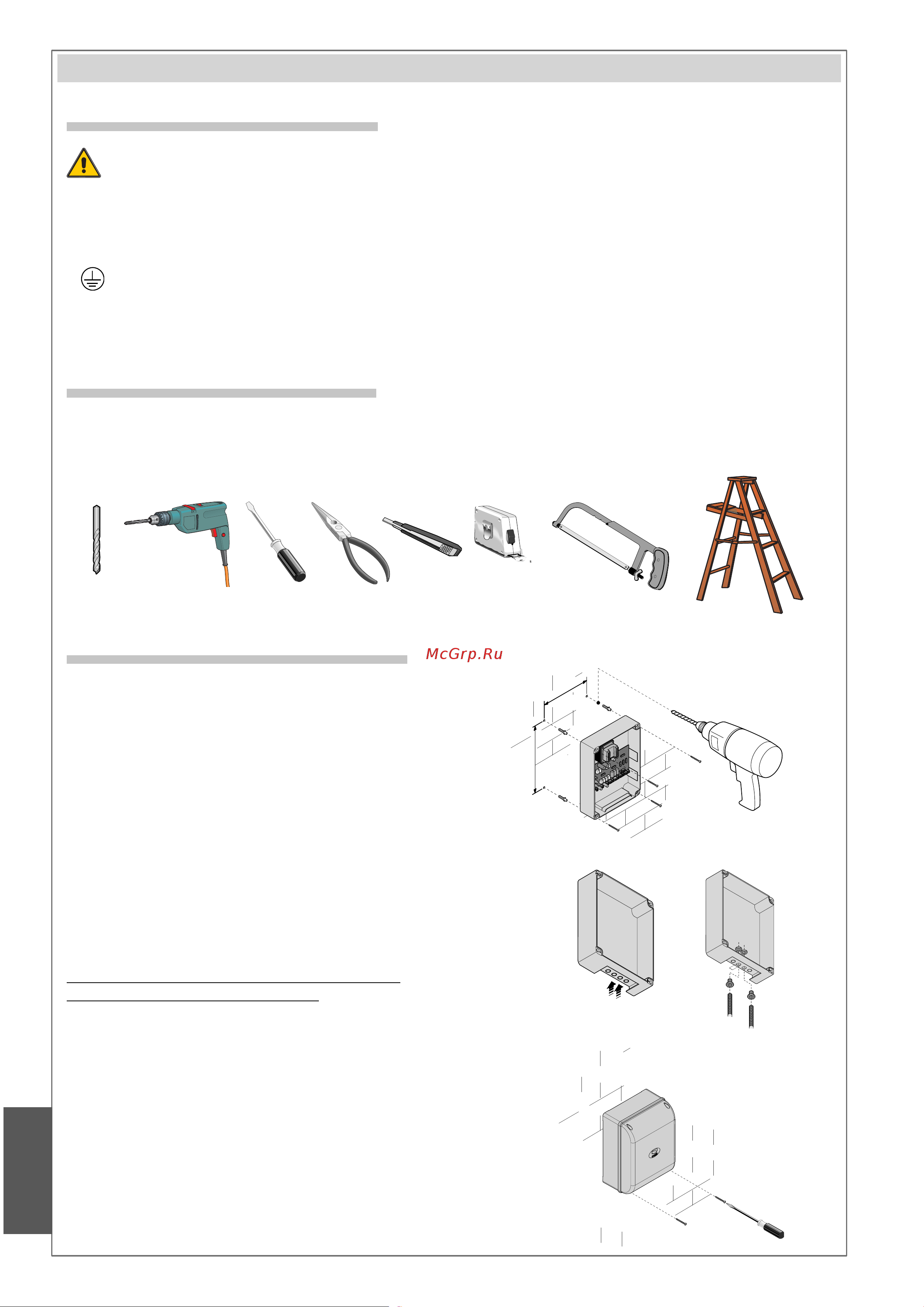

![Came ZL160N [4/12] Монтаж](/views2/1777340/page4/bg4.png)
Стр.
4
- Код руководства:
319U38
319U38 версия
1.0
1.0
09/2011 © CAME Cancelli Automatici S.p.A. - Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ
5. Монтаж
5.1 Предварительные проверки
5.2 Инструменты и материалы
5.2 Монтаж корпуса
• Убедитесь в том, что блок управления будет установлен в месте, защищенном от внешних воздействий, и
закреплен на твердой и ровной поверхности. Проверьте также, чтобы были подготовлены подходящие крепежные
элементы.
• Предусмотрите устройство отключения электропитания с расстоянием между контактами не менее 3 мм.
•
Убедитесь в том, что между внутренними соединениями и другими токопроводящими частями
предусмотрена дополнительная изоляция.
• Приготовьте каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.
Перед началом монтажных работ следует убедиться в наличии всех необходимых инструментов и материалов,
которые позволят произвести установку оборудования в полном соответствии с действующими нормами
безопасности. На рисунке представлен минимальный набор инструментов, необходимых для проведения
монтажных работ.
Установите основание блока управления в защищенном
месте. Для крепления рекомендуются саморезы
с полукруглой головкой под крестовую насадку
максимальным диаметром 6 мм.
Просверлите отверстия в предварительно отмеченных
местах и вставьте в них гермовводы с гофрированными
трубами для проводки электрических кабелей.
Важное примечание: предварительно подготовленные
отверстия имеют различный диаметр: 23, 29 и 37 мм.
Будьте предельно осторожны, чтобы не повредить
электронную плату блока управления!
После выполнения всех необходимых подключений и
регулировок закрепите крышку с помощью имеющихся
саморезов.
Перед тем как приступить к монтажным работам, выполните следующее:
