.%%3-
#
.%%3-#
.%%3-
#
./ # .#
DIR
TX
RX
TX
RX
Delta
Delta-S
2 5 7 1 C1
Стр.
6
- Код руководства:
319U38
319U38 версия
1.0
1.0
09/2011 © CAME Cancelli Automatici S.p.A. - Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ

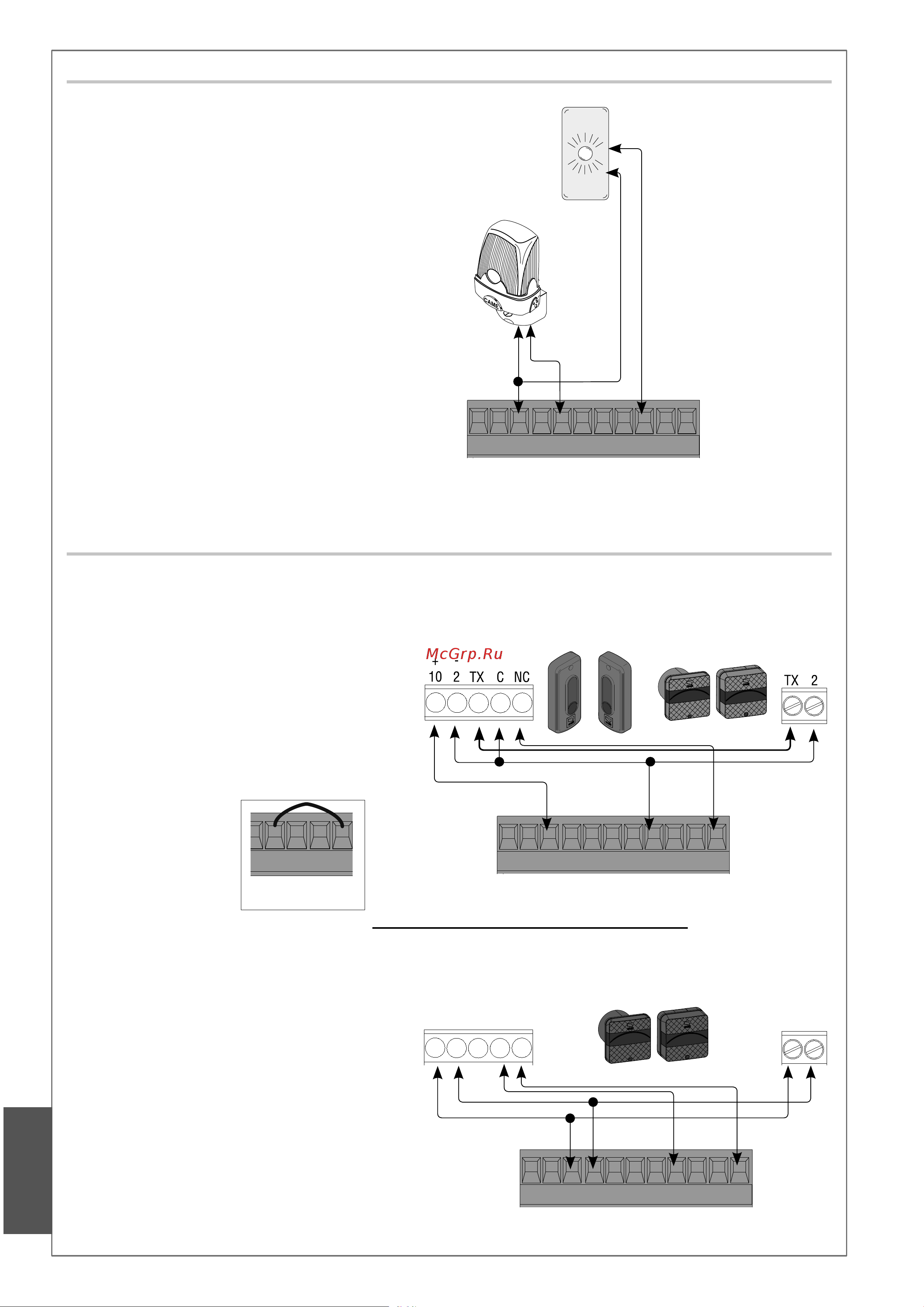

Устройства сигнализации и освещения
Устройства безопасности
Лампа-индикатор "Ворота открыты" (Макс. нагрузка: 24 В, 3 Вт)
- Указывает на то, что ворота открыты; выключается после
закрывания ворот.
Сигнальная лампа (Макс. нагрузка: ~24 В, 25 Вт). -
Сигнальная лампа мигает во время открывания
и закрывания ворот.
Функция "Открывание в режиме закрывания"
(НЗ контакт)
- Вход для подключения устройств безопасности,
например, фотоэлементов, чувствительных
профилей и других устройств, соответствующих
требованиям норматива EN 12978. Размыкание
контакта во время закрывания створок приводит
к изменению направления движения до полного
открывания ворот.
Функция "Открывание в режиме закрывания"
(НЗ контакт)
если не
используется
