Стр. 13 - Руководство FA01354-RU - 07/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций

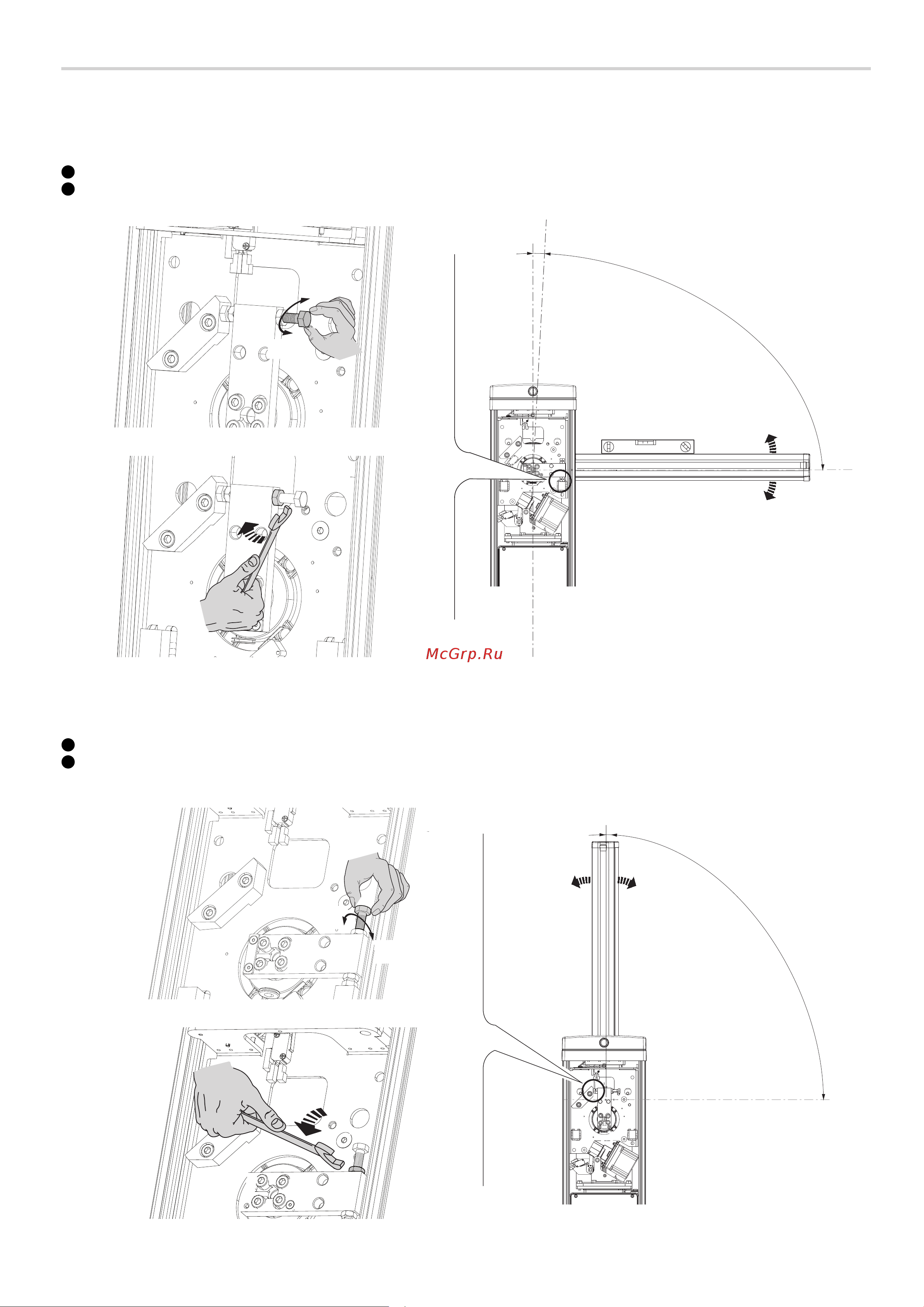

Определение крайних положений с механическими концевыми выключателями
Убедитесь в том, что стрела располагается горизонтально в закрытом (опущенном) положении и под углом 89° в открытом.
Корректировка горизонтального положения стрелы
Разблокируйте привод
Откройте дверцу тумбы.
1
Вращайте механический упор до тех пор, пока не будет достигнуто желаемое положение стрелы.
2
Зафиксируйте механический упор контргайкой.
Заблокируйте привод.
~1°
~89°
+
-
❶
❷
+
-
Корректировка вертикального положения стрелы
Разблокируйте привод
Откройте дверцу тумбы.
1
Вращайте механический упор до тех пор, пока не будет достигнуто желаемое положение стрелы.
2
Зафиксируйте механический упор контргайкой.
Заблокируйте привод.
~1°
~89°
+
-
❶
❷
-
+
