Came GPT40AGS [18/32] Программирование

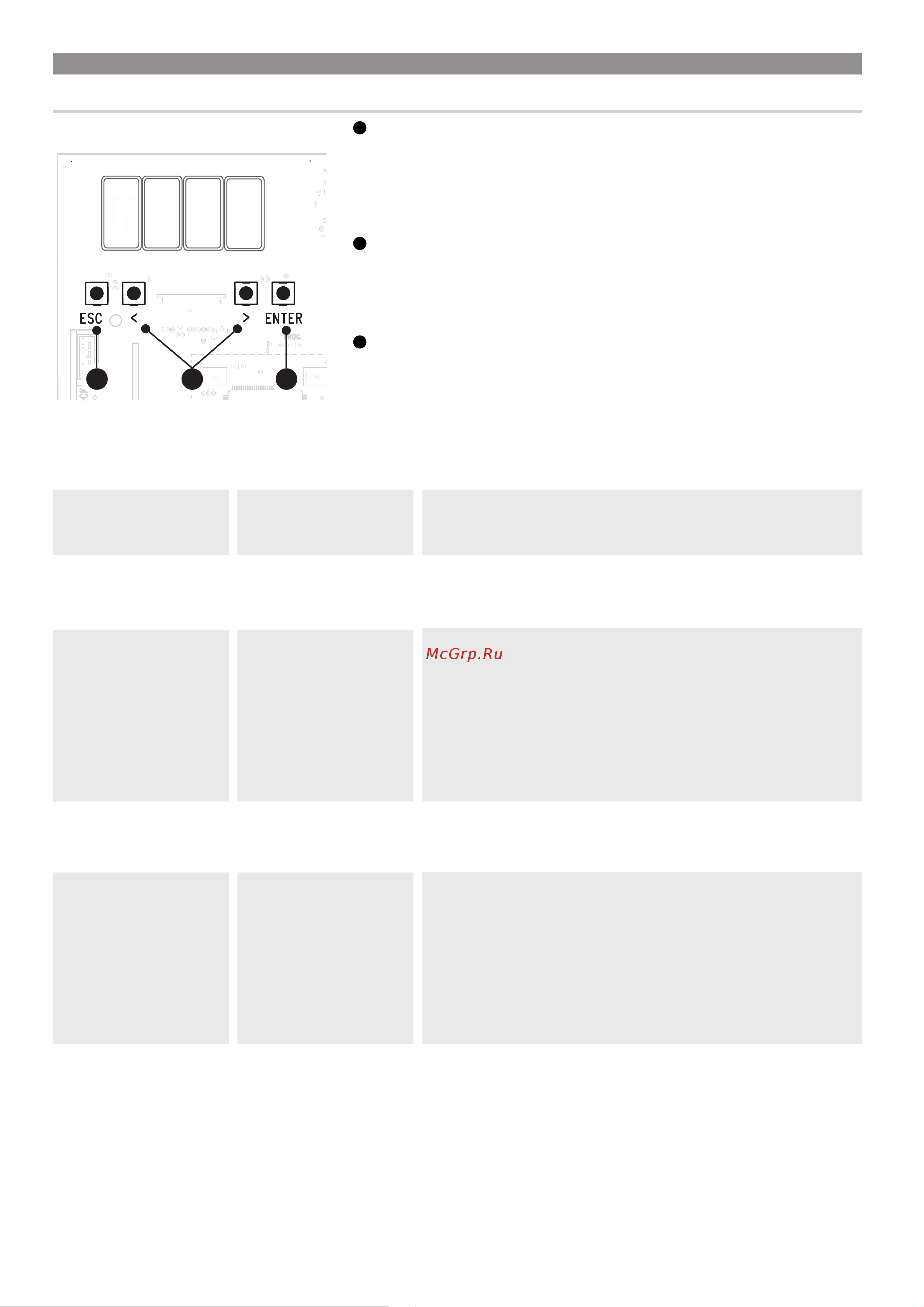

![Came GPT40AGS [18/32] Программирование](/views2/1777540/page18/bg12.png)
Стр. 18 - Руководство FA01354-RU - 07/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций
ПРОГРАММИРОВАНИЕ
Функции кнопок программирования
321
1
Клавиша ESC
Кнопка ESC позволяет выполнить нижеописанные действия.
Выйти из меню
Отмена изменений
Вернуться на предыдущую страницу
Остановить автоматику
2
Кнопки < >
Кнопки < > позволяют выполнить нижеописанные действия.
Навигация по пунктам меню
Увеличение или уменьшение значения выбранного параметра
Закрыть или открыть автоматику
3
Клавиша ENTER
Кнопка ENTER позволяет выполнить нижеописанные действия.
Войти в меню
Подтвердите выбор
Временная остановка
Останавливает стрелу и исключает последующий цикл автоматического закрывания; через 15секунд шлагбаум медленно откроется.
F1 Временная остановка ВЫКЛ. (по умолчанию)
ВКЛ.
Вход CX
Позволяет связать с входом CX одну из доступных функций.
F2 Вход CX
ВЫКЛ. (по умолчанию)
C1 = Открывание в режиме закрывания (фотоэлементы)
C4 = Обнаружение препятствия (фотоэлементы)
C5 = Немедленное закрывание до упора при открывании
C7 = Открывание в режиме закрывания (чувствительные профили)
C9 = Немедленное закрывание до упора при открывании с остановкой при обнаружении
препятствия
C10 = Немедленное закрывание при открывании с остановкой при обнаружении препят-
ствия
r7 = открывание в режиме закрывания (чувствительные профили с сопротивлением 8K2)
Вход CY
Позволяет связать с входом CY одну из доступных функций.
F3 Вход CY
ВЫКЛ. (по умолчанию)
C1 = Открывание в режиме закрывания (фотоэлементы)
C4 = Обнаружение препятствия (фотоэлементы)
C5 = Немедленное закрывание до упора при открывании
C7 = Открывание в режиме закрывания (чувствительные профили)
C9 = Немедленное закрывание до упора при открывании с остановкой при обнаружении
препятствия
C10 = Немедленное закрывание при открывании с остановкой при обнаружении препят-
ствия
r7 = открывание в режиме закрывания (чувствительные профили с сопротивлением 8K2)
