Came GPT40AGS [5/32] Шлагбаум
![Came GPT40AGS [5/32] Шлагбаум](/views2/1777540/page5/bg5.png)
Стр. 5 - Руководство FA01354-RU - 07/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций
ДАННЫЕ И ИНФОРМАЦИЯ ОБ ИЗДЕЛИИ
Условные обозначения
Этот символ обозначает раздел, требующий особого внимания.
Этот символ обозначает раздел, связанный с вопросами безопасности.
Этот символ обозначает раздел, предназначенный для ознакомления конечного пользователя.
Все размеры приведены в мм, если не указано иное.
Описание
GPT40AGS– Автоматический шлагбаум с реверсивным приводом и бесщеточным двигателем, тумба из окрашенного алюминия.
GPT40RGS– Автоматический шлагбаум с реверсивным приводом и бесщеточным двигателем, тумба из окрашенного алюминия.
Назначение
Идеальное решение для интенсивного использования на проезжей части
Запрещено использовать устройство не по назначению и устанавливать его методами, не описанными в этой инструкции..

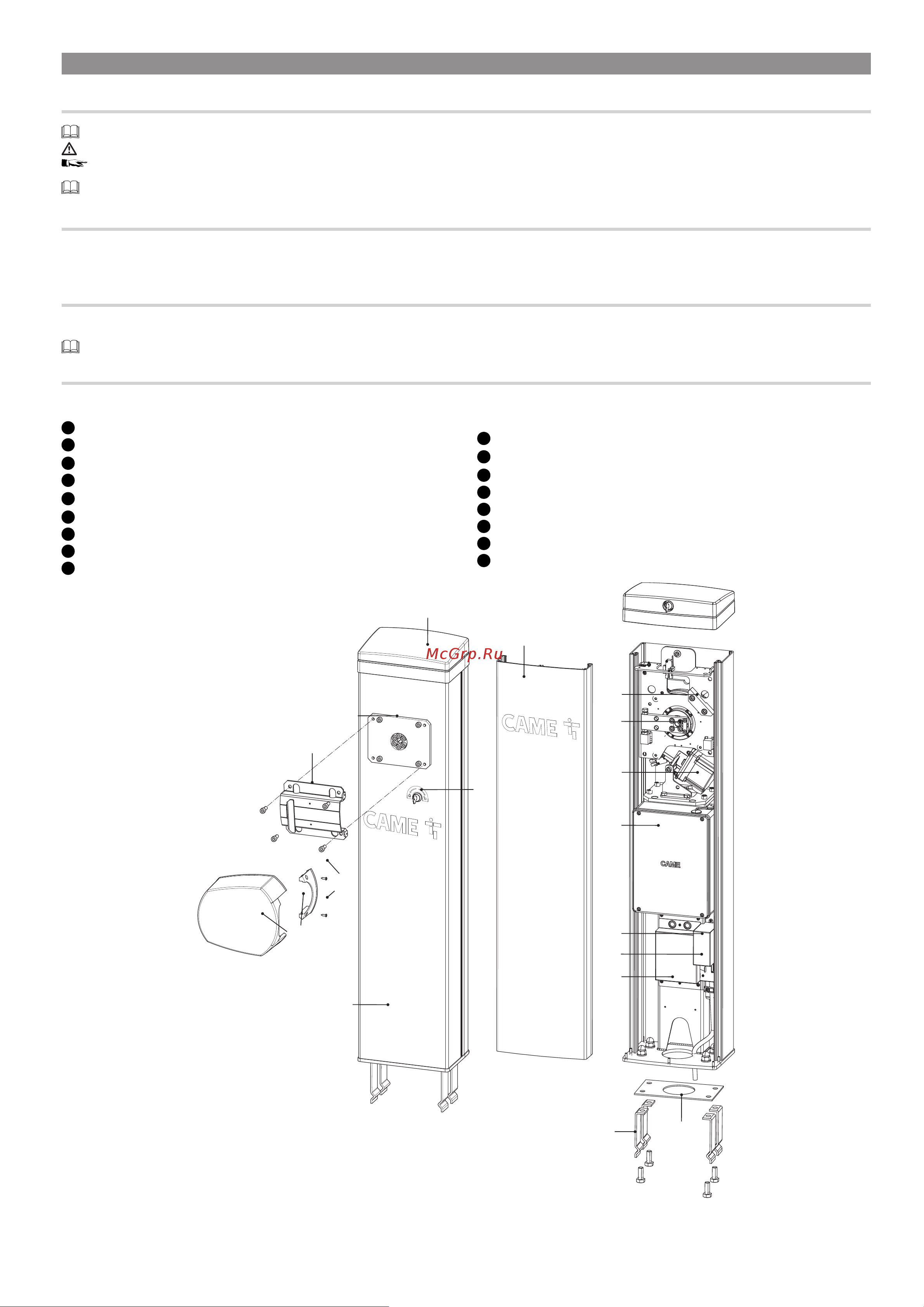

Описание компонентов
Шлагбаум
1
Монтажное основание стрелы
2
Монтажный фланец
3
Декоративная накладка
4
Винты крепления защитной крышки
5
Блок управления
6
Механический упор регулировки положения стрелы
7
Электропривод с энкодером
8
Коромысло
9
Крышка
10
Тумба
11
Смотровая дверца
12
Монтажное основание
13
Анкерная пластина
14
Накладка на фильтр
15
Крышка трансформатора
16
Замок для разблокировки
17
Входной предохранитель
❾
❷
❶
❸
❹
❻
❽
❼
❺
