Стр. 14 - Руководство FA01354-RU - 07/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций

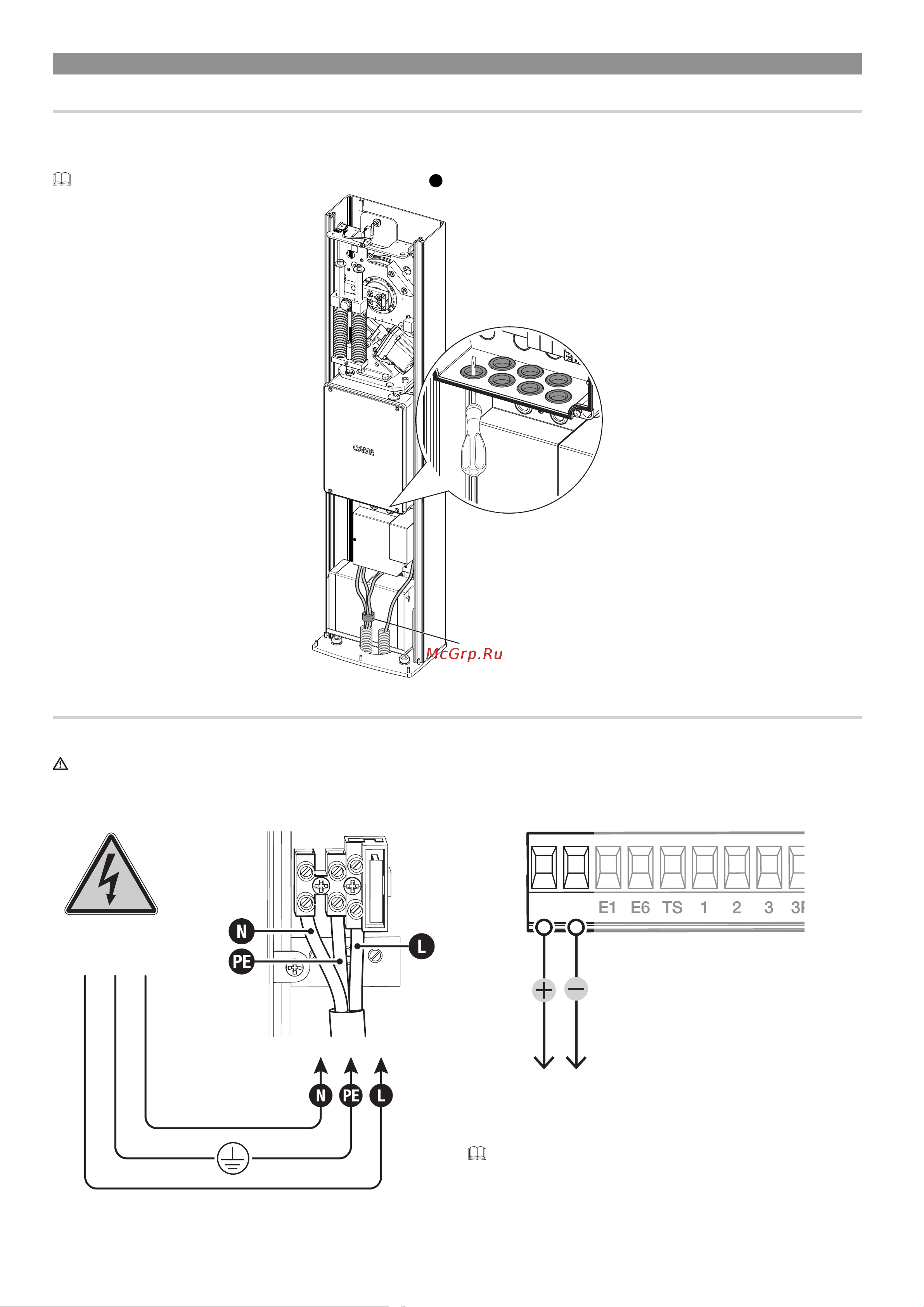

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Прокладка электрокабелей
Электрические кабели не должны соприкасаться с деталями, которые могут нагреваться во время эксплуатации (например, мотором и трансформатором).
Убедитесь в том, что движущиеся механические элементы находятся на достаточном расстоянии от электропроводки.
Кабели должны проходить через прилагаемый ферритовый фильтр.
1
1
Электропитание
Убедитесь в отсутствии напряжения перед каждым этапом монтажных работ.
Перед началом работ по эксплуатации, ремонту, настройке и регулировке блока управления отключите сетевое электропитание и/или отсоедините
аккумуляторы.
Подключение к сети электропитания
230 V AC
50/60 Hz
Выход электропитания аксессуаров
10 11 E1 E6 TS 1 2 3
3P
Выход стандартного питания ~24В.
Выход обеспечивает =24В при электропитании от аккумуляторов (если
установлены).
Суммарное потребление подключенных аксессуаров не должно превы-
шать 40Вт.
