Came GPT40AGS [15/32] Лампа индикатор состояния автоматики
![Came GPT40AGS [15/32] Лампа индикатор состояния автоматики](/views2/1777540/page15/bgf.png)
Стр. 15 - Руководство FA01354-RU - 07/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций
Максимальная нагрузка на контакты
Устройство Выход Электропитание (В) Мощность (Вт)
Аксессуары 10 - 11 =24 40
Вспомогательная лампа 10 - E1 ~/=24В 20
Сигнальная лампа 10 - E1 ~/=24В 20
Лампа-индикатор состояния автома-
тики
10 - 5 ~/=24В 3
Светодиодная RGB-лента - - 13,5
Суммарное потребление подключенных аксессуаров не должно превышать 40Вт.

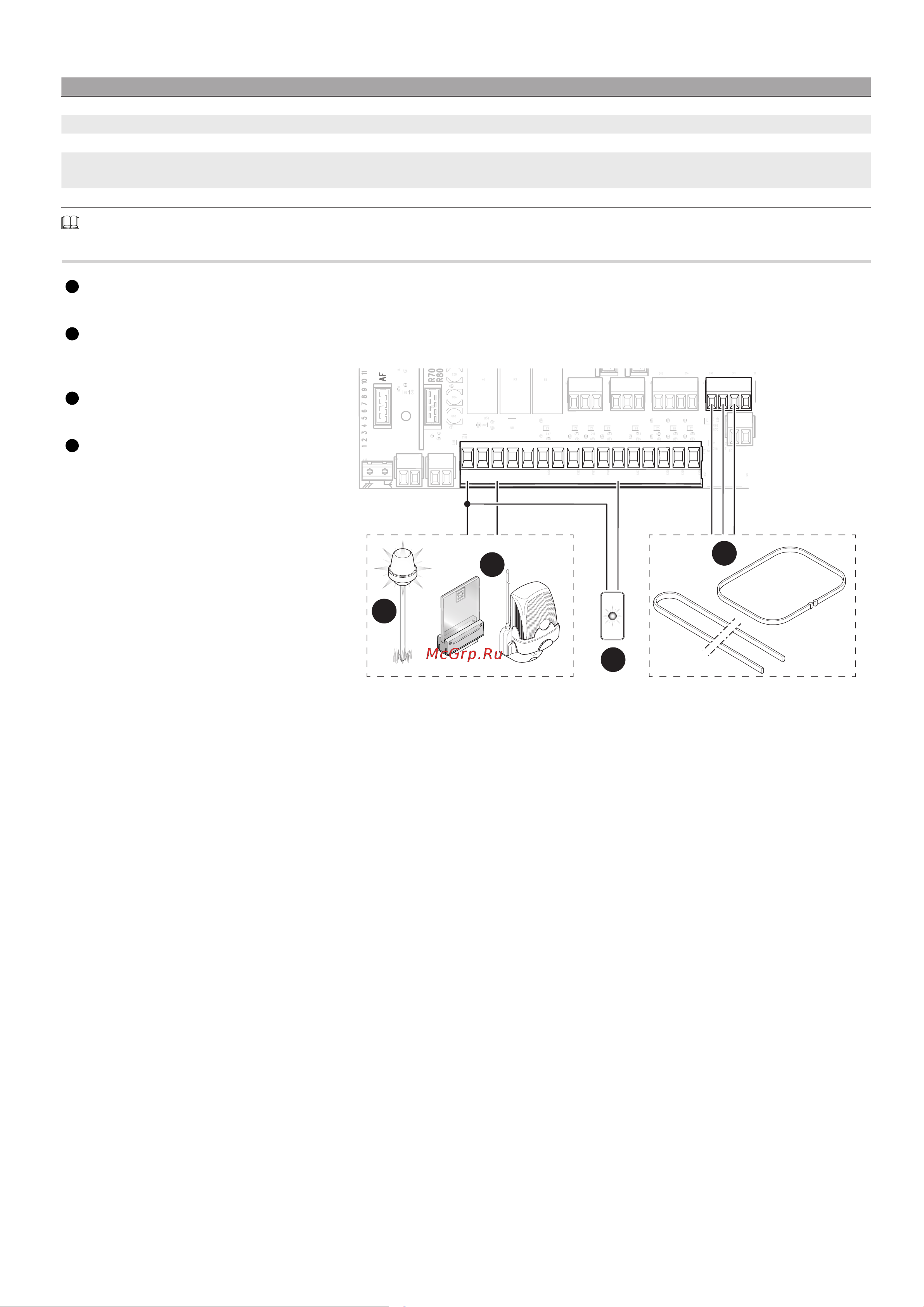

Устройства сигнализации
1
Вспомогательная лампа
Увеличивает освещенность зоны проезда.
2
Дополнительный мигающий указатель
Мигает во время открывания и закрывания авто-
матики.
3
Лампа-индикатор состояния автоматики
Обозначает состояние автоматики.
4
Светодиодная RGB-лента и/или кольцо
Красные светодиодные индикаторы мигают: Авто-
матика в действии.
Зеленые светодиодные индикаторы горят: Автома-
тика открыта.
Красные светодиодные индикаторы горят: Автома-
тика закрыта.
Красный светодиодный индикатор быстро мигает:
Дверца тумбы открыта, привод разблокирован или
стрела упала.
A B GND A B GND R G B
2
10
S1
GND
A B
11 E1 E6 TS 1 2 3 3P 4 5 7 2 CX CY CZ
FA
FC STB
FCA CM1 FCC CM2
EB
MOTOR
BLOCK
ARM
EB+
+
-
1
2
3
4
