Came GPT40AGS [17/32] Подключение с диагностикой
![Came GPT40AGS [17/32] Подключение с диагностикой](/views2/1777540/page17/bg11.png)
Стр. 17 - Руководство FA01354-RU - 07/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций

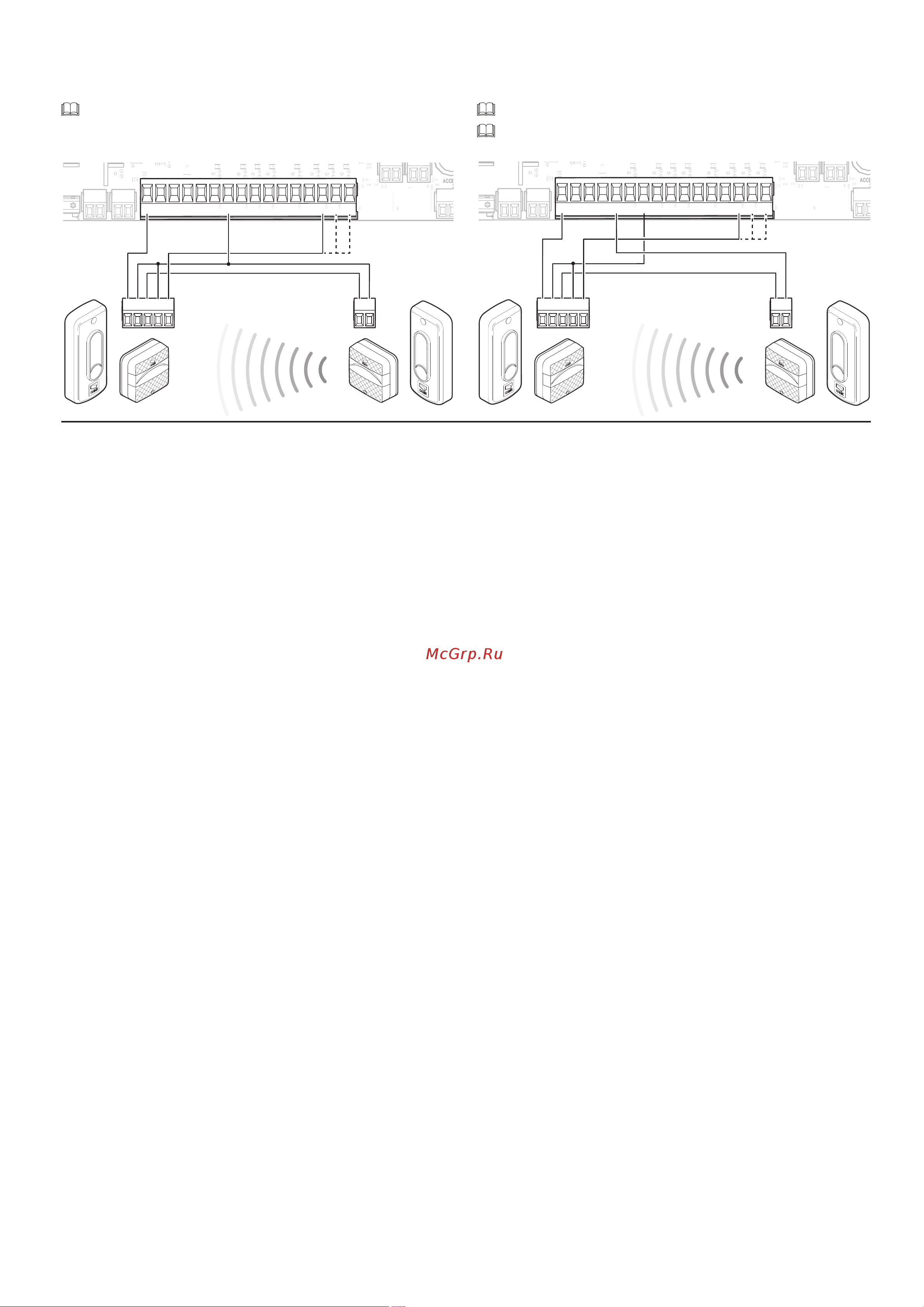

Фотоэлементы DIR / DELTA-S
Стандартное подключение
Возможно подключение нескольких комплектов фотоэлементов.
Фотоэлементы DIR / DELTA-S
Подключение с диагностикой
Возможно подключение нескольких комплектов фотоэлементов.
См. функцию F5 «Диагностика устройств безопасности».
2
10
S1
GND
A B
11 E1 E6 TS 1 2 3 3P 4 5 7 2 CX CY CZ
FA
FC STB
TAMPER
MOTOR
BLOCK
ARM
+
-
+
10
-
2 TX C NC TX 2
RX TX
2
10
S1
GND
A B
11 E1 E6 TS 1 2 3 3P 4 5 7 2 CX CY CZ
FA
FC STB
TAMPER
MOTOR
BLOCK
ARM
+
-
+
10
-
2 TX C NC TX 2
DIR / DELTA-S Collegamento test sicurezza
RX TX
