Came GPT40AGS [16/32] Устройства управления
![Came GPT40AGS [16/32] Устройства управления](/views2/1777540/page16/bg10.png)

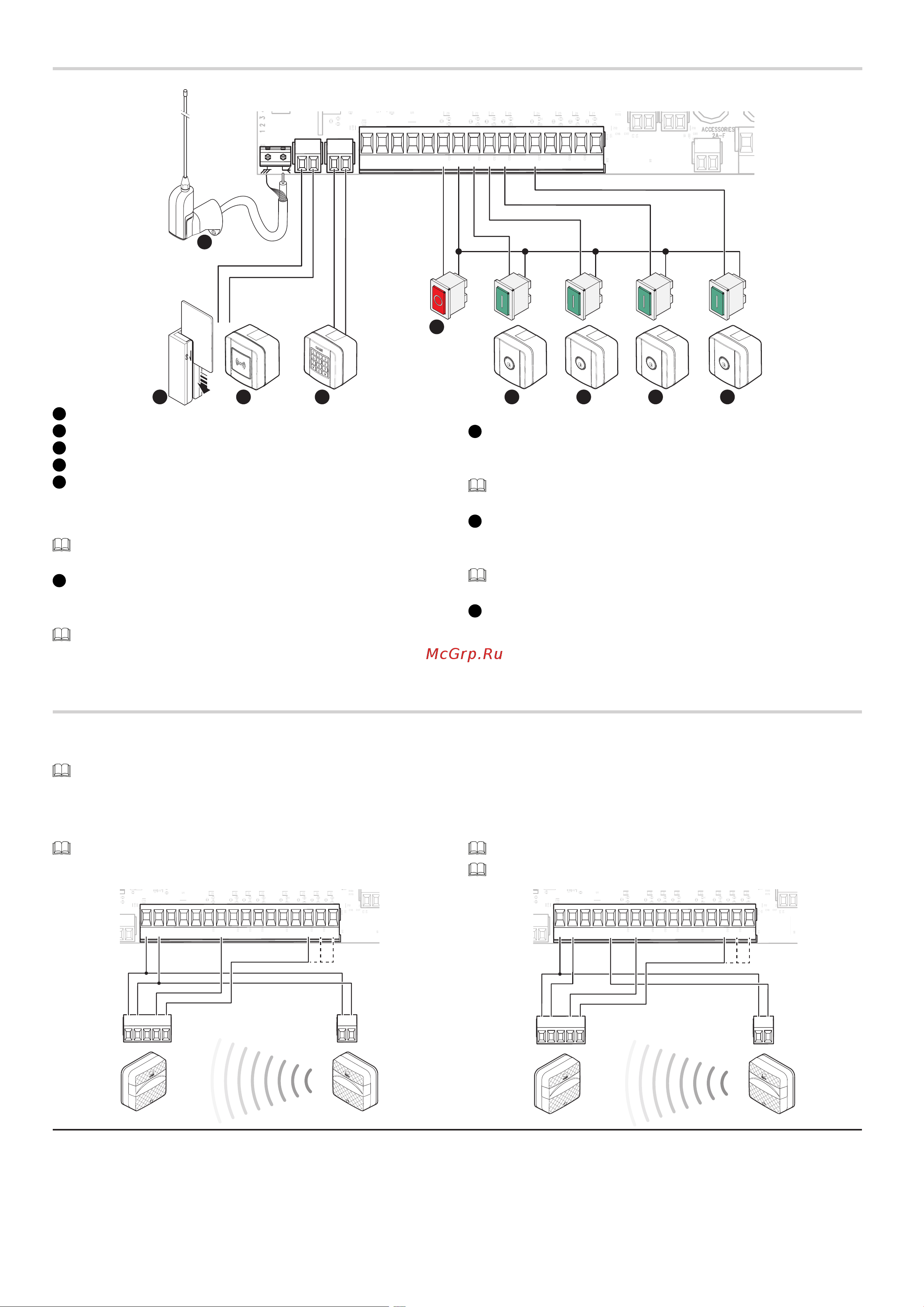

Стр. 16 - Руководство FA01354-RU - 07/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций
Устройства управления
2
24
10
S1
GND
A B
11 E1 E6 TS 1 2 3 3P 4 5 7 2 CX CY CZ
FA
FC STB
TAMPER
MOTOR
BLOCK
+
-
32
1
4 6 7 8 9
5
1
Антенна с кабелем RG58
2
Считыватель карт
3
Проксимити-считыватель
4
Кодонаборная клавиатура
5
Кнопка ВРЕМЕННОЙ ОСТАНОВКИ (Н.З. контакт)
Останавливает стрелу и исключает последующий цикл автоматического
закрывания; через 15секунд шлагбаум медленно откроется.
Если этот контакт не используется, его следует отключить на этапе
программирования.
6
Устройство управления - Функция «ТОЛЬКО ОТКРЫТЬ» - Нормально разом-
кнутые контакты
Позволяет только открывать.
Контакт можно запрограммировать для работы в режиме «Присутствие
оператора».
7
Устройство управления - Функция «ТОЛЬКО ОТКРЫТЬ» - Нормально разом-
кнутые контакты
Позволяет только открывать.
Контакт должен использоваться только при синхронном режиме рабо-
ты систем автоматики.
8
Устройство управления - Функция «ТОЛЬКО ЗАКРЫТЬ» - Нормально разом-
кнутые контакты
Позволяет только закрывать.
Контакт можно запрограммировать для работы в режиме «Присутствие
оператора».
9
Устройство управления - Функция «ОТКРЫТЬ-ЗАКРЫТЬ» - Нормально
разомкнутые контакты
Позволяет открывать и закрывать.
Устройства безопасности
Подключите устройства безопасности к входам CX, CY и/или CZ.
На этапе программирования настройте действие, которое должно выполняться подключенным к контакту устройством.
Если контакты CX, CY и CZ не используются, их необходимо отключить при программировании.
Фотоэлементы DELTA
Стандартное подключение
Возможно подключение нескольких комплектов фотоэлементов.
Фотоэлементы DELTA
Подключение с диагностикой
Возможно подключение нескольких комплектов фотоэлементов.
См. функцию F5 «Диагностика устройств безопасности».
2
10
A
B
11 E1 E6 TS 1 2 3 3P 4 5 7 2 CX CY CZ
FA
FC
MOTOR
BLOCK
+
10
-
11 NO C NC
+
10
-
11
RX TX
2
10
A
B
11 E1 E6 TS 1 2 3 3P 4 5 7 2 CX CY CZ
FA
FC
MOTOR
BLOCK
-
+
10
-
11 NO C NC
+
10
-
11
DELTA Collegamento test sicurezza
RX TX
