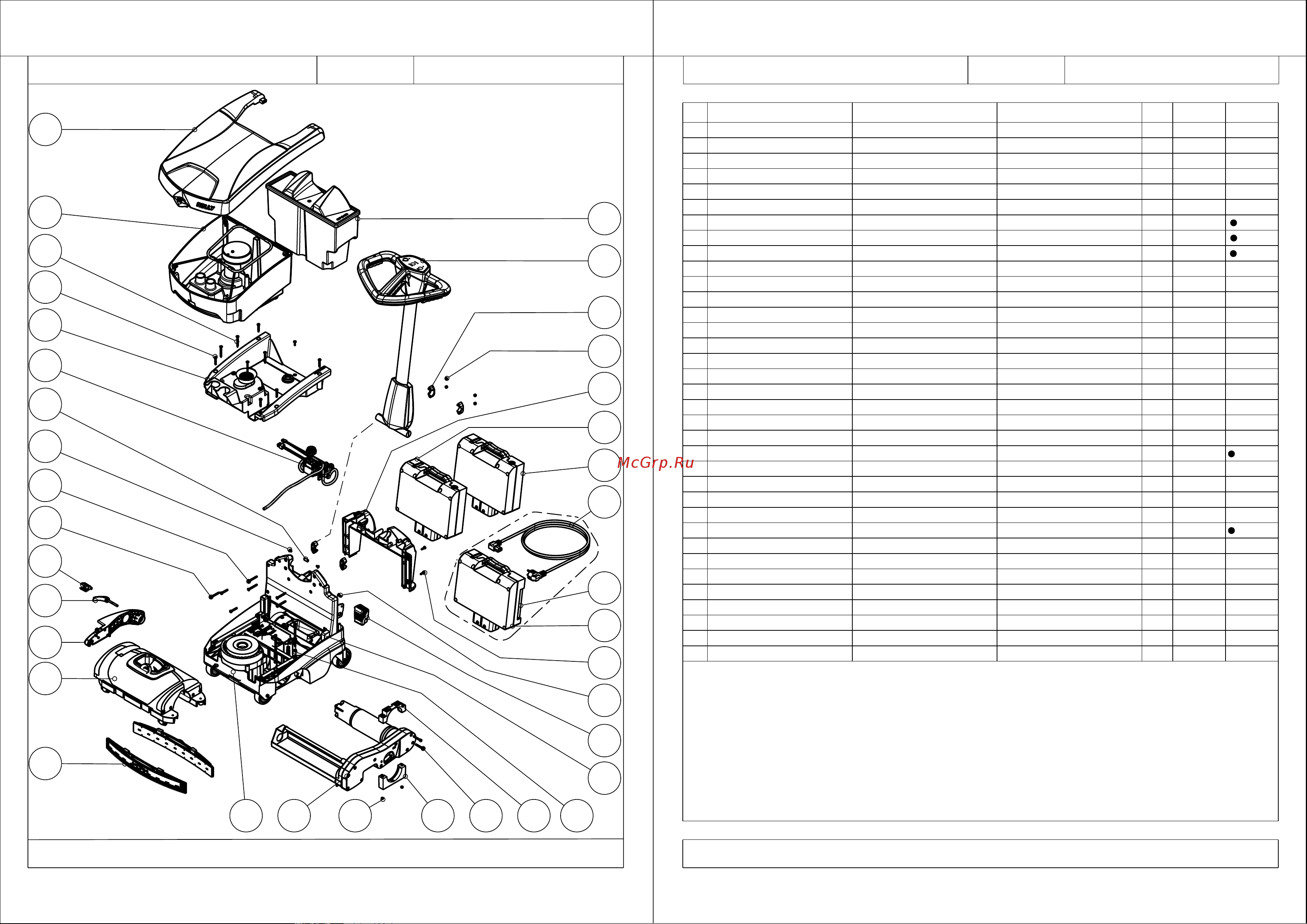

Rolly 7.5 assembly 09.0075.0X Rolly 7.5 assembly 09.0075.0X

Pos

DESCRIZIONE DESCRIPTION DESCRIPTION Q.tà COD. NOTE

1 Alimentatore 24Vdc 19A Power pack Bloc d'alimentation 1 22.0570.00

2 Blocchetto supp. snodo manigl. Block support joint handle Bloquer de supp. jonction manche 4 24.0316.00

3 CAVO 3 X 1 GRI MT.15 EXP SG. Cable 3 X 1 Gray Câble 3 X 1 Gris 1 34.0529.00

4 Dado autobloc. M5 A2 DIN982 Self-locking nut M5 A2 DIN982 Ecrou autobloqu. M5 A2 DIN982 4 23.0041.00

5 Dado M5 Nut M5 Ecroù M5 2 2508702

6 Distanziale Ø5.3X10 L=5 Spacer Ø5.3X10 L=5 Entretoise Ø5.3X10 L=5 2 50.0066.00

7 Gruppo alimentatore 24Vdc 19A Power pack assembly Group bloc d'alimentation 1 22.0509.00

8 Gruppo batteria 24Vdc 10Ah Battery 24Vdc10Ah assembly Group batterie 24Vdc10Ah 1 22.0508.00

9 Gruppo batteria 24Vdc 20Ah Battery 24Vdc 20Ah assembly Group batterie 24Vdc 20Ah 1 22.0508.01

10 Gruppo braccio aggiuntivo Additional arm assembly Group de bras supplémentaires 1 22.0512.0X

11 Gruppo coperchio macchina Cover machine assembly Group couvercle de le machine 1 22.0501.00

12 Gruppo coperchio serbatoi Tanks cover assembly Groupe couvercle réservoirs 1 22.0507.0X

13 Gruppo copertura post. Rolly7,5 Complety back cover Rolly7.5 ass. Group couvercle postérieur Ry7.5 1 22.0502.0X

14 Gruppo maniglione Rolly Complete handler Rolly assembly Group poignée complete Rolly 1 22.0529.0X

15 Gruppo pompa Pump assembly Group pompe 1 22.0510.0X

16 Gruppo serbatoio recupero Ry7.5 Recovery Tank Rolly7.5 assembly Group réservoir récupérat. Ry7.5 1 22.0506.00

17 Gruppo serbatoio soluzione Ry7.5 Solution tank Rolly7.5 group Group resérvoir solution Rolly7.5 1 22.0505.00

18 Gruppo spazzola Brush assembly Group de la brosse 1 22.0513.0X

19 Gruppo telaio Rolly7.5 Chassis Rolly7.5 assembly Group chassis Rolly7.5 1 22.0514.0X

20 Gruppo tergi completo Complety squeegee group Group seceuer compléte 2 22.0504.0X

21 Gruppo testata completo Group header complete

Groupe tête complete 1 22.0503.0X

22 Leva sgancio rapido Lever fast unlook Levier 1 35.0057.00

23 Pedale Rolly Pedal Pédale 1 24.0319.00

24 Perno fissaggio maniglione Pivot fixing handle Pivot de fixation poignée 1 33.0176.00

25 Supp. inf. motore spazzola Lower support brush motor Supp. inf. moteur de la brosse 1 24.0330.00

26 Supp. sup. motore spazzola Upper support brush motor Supp. sup. moteur de la brosse 1 24.0329.00

27 Tappo blocca leva Stopper lever lock Bouchon de verrouillage levier 1 24.0374.00

28 Vite autofil. TSP T+ 4,8X16 Screw 4,8X16 Vis 4,8X16 1 23.0222.00

29 Vite autofilettante 5X16 Self-tapping screw 5X16 Vis autotaraudante 5X16 3 2508570

30 Vite autofilettante 5X32 Self-tapping screw 5X32 Vis autotaraudante 5X32 9 2508592

31 Vite autofilettante 5X50 Self-tapping screw 5X50 Vis autotaraudante 5X50 6 2508589

32 Vite TCEI M5x100 Screw M5x100 Vis M5x100 2 23.0148.00

33 Vite TCEI M5X35 DIN912 Screw M5X35 DIN912 Vis M5X35 DIN912 2 KA13908P

34 Vite TSPEI M5X45 Screw M5X45 Vis M5X45 4 23.0229.00

35 Vite TSPEI M5X8 Screw M5X8 Vis M5X8 2 23.0073.00

TAV. N° Rolly7½ - 01

X= 0: giallo-yellow-jaune

1: blu-blue-bleu
