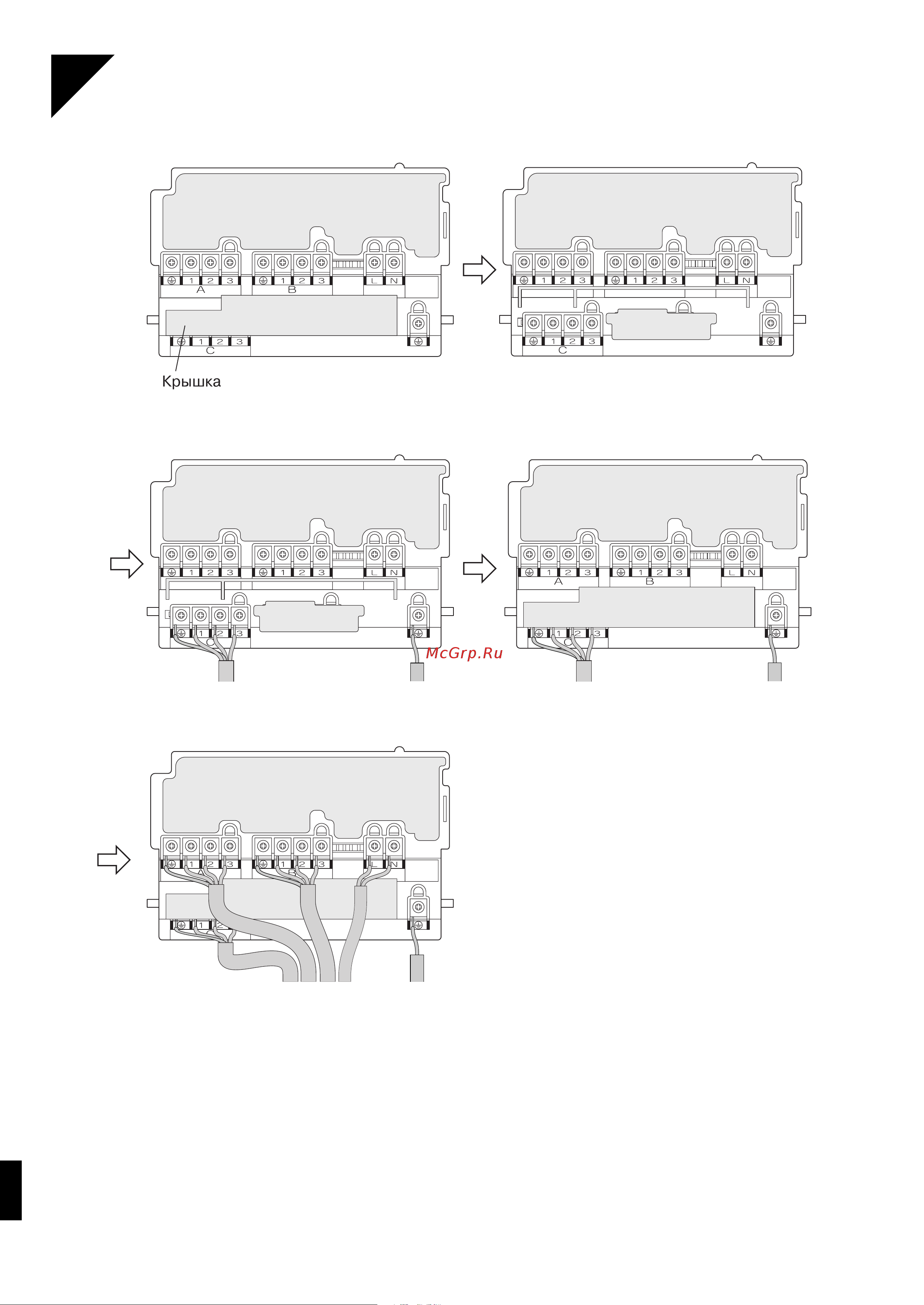

ЭЛЕКТРОПРОВОДКА Для ЗМХ8 и ЗМКЭ присоединяйте провода согласно нижеизложенному порядку действий Крышка 1 Снимите сервисную крышку и убедитесь в соответствии рисунку А Вначале подтолкните крышку вверх как показано на рис В затем подсоедините помещение С рисунок С Обеспечьте подключение помещения С 2 После подсоединения помещения С установите крышку на место рисунок О 3 Соедините провода из помещений А В и провода подачи питания рисунок Е 4 При подключении проводки источника питания к помещениям А и В прокладывайте провода таким образом чтобы к крышке не прилагалось усилий иначе она может деформироваться Рисунок Е 13 Russian
