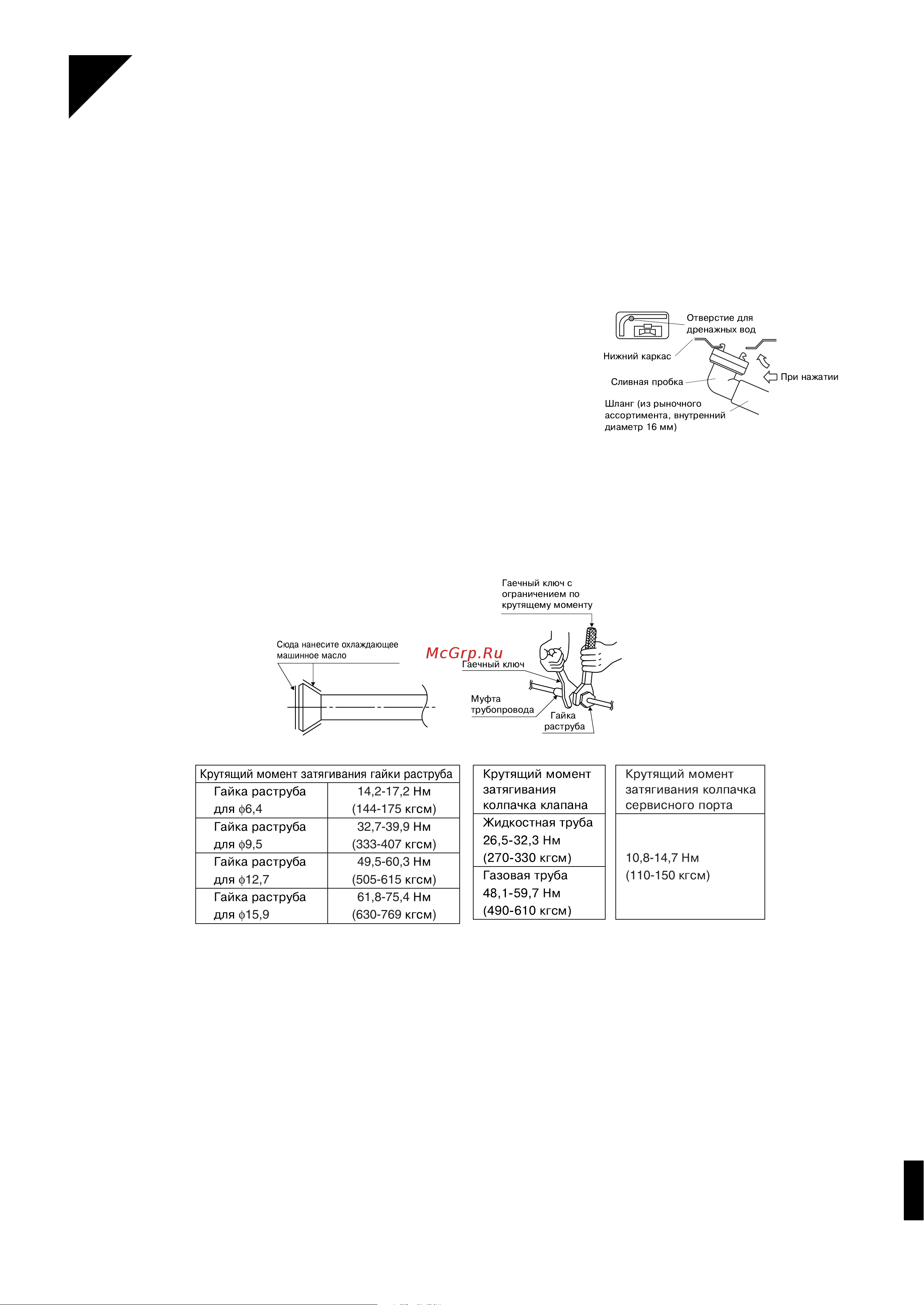

Работа с трубопроводом для хладагента 1 МОНТАЖ НАРУЖНОГО БЛОКА 1 При монтаже наружного блока руководствуйтесь пп Меры предосторожности при выборе места для установки и МОНТАЖНЫЕ ЧЕРТЕЖИ КОМНАТНОГО НАРУЖНОГО БЛОКОВ 2 Если требуется дренаж выполните нижеуказанные действия 2 ДРЕНАЖНЫЕ ОПЕРАЦИИ 1 Используйте для дренажа сливную пробку 2 Если доступу в дренажное отверстие препятствует монтажное основание или поверхность пола установите дополнительные подставки высотой не менее 30 мм под опорами наружного блока 3 В районах с низкими температурами не пользуйтесь дренажным шлангом при работе с наружным блоком При использовании этого шланга может произойти замерзание дренажных вод приводящее к нарушению процессов нагрева Отверстие для дренажных вод Нижний каркас Сливная пробка При нажатии Шланг из рыночного ассортимента внутренний диаметр 16 мм 3 СИСТЕМА ТРУБ ДЛЯ ХЛАД АГЕНТА 1 Совместите оси обоих раструбов и вручную поверните гайки раструба на 3 или 4 оборота Далее полностью затяните гайки гаечным ключом с ограничением по крутящему моменту Для завинчивания гаек раструба пользуйтесь гаечными ключами с ограничением по крутящему моменту во избежание повреждений этих гаек и испускания газа Крутящий момент затягивания гайки раструба Гайка раструба 14 2 17 2 Нм для 6 4 144 175 кгсм Гайка раструба 32 7 39 9 Нм для 9 5 333 407 кгсм Гайка раструба 49 5 60 3 Нм для ф12 7 505 615 кгсм Гайка раструба 61 8 75 4 Нм для ф15 9 630 769 кгсм Крутящий момент затягивания колпачка клапана Жидкостная труба 26 5 32 3 Нм 270 330 кгсм Газовая труба 48 1 59 7 Нм 490 610 кгсм Крутящий момент затягивания колпачка сервисного порта 10 8 14 7 Нм 110 150 кгсм 2 Для предотвращения утечки газа нанесите охлаждающее машинное масло и на внутреннюю и на наружную поверхности раструба Используйте охлаждающее масло для В 410А Russian 6
