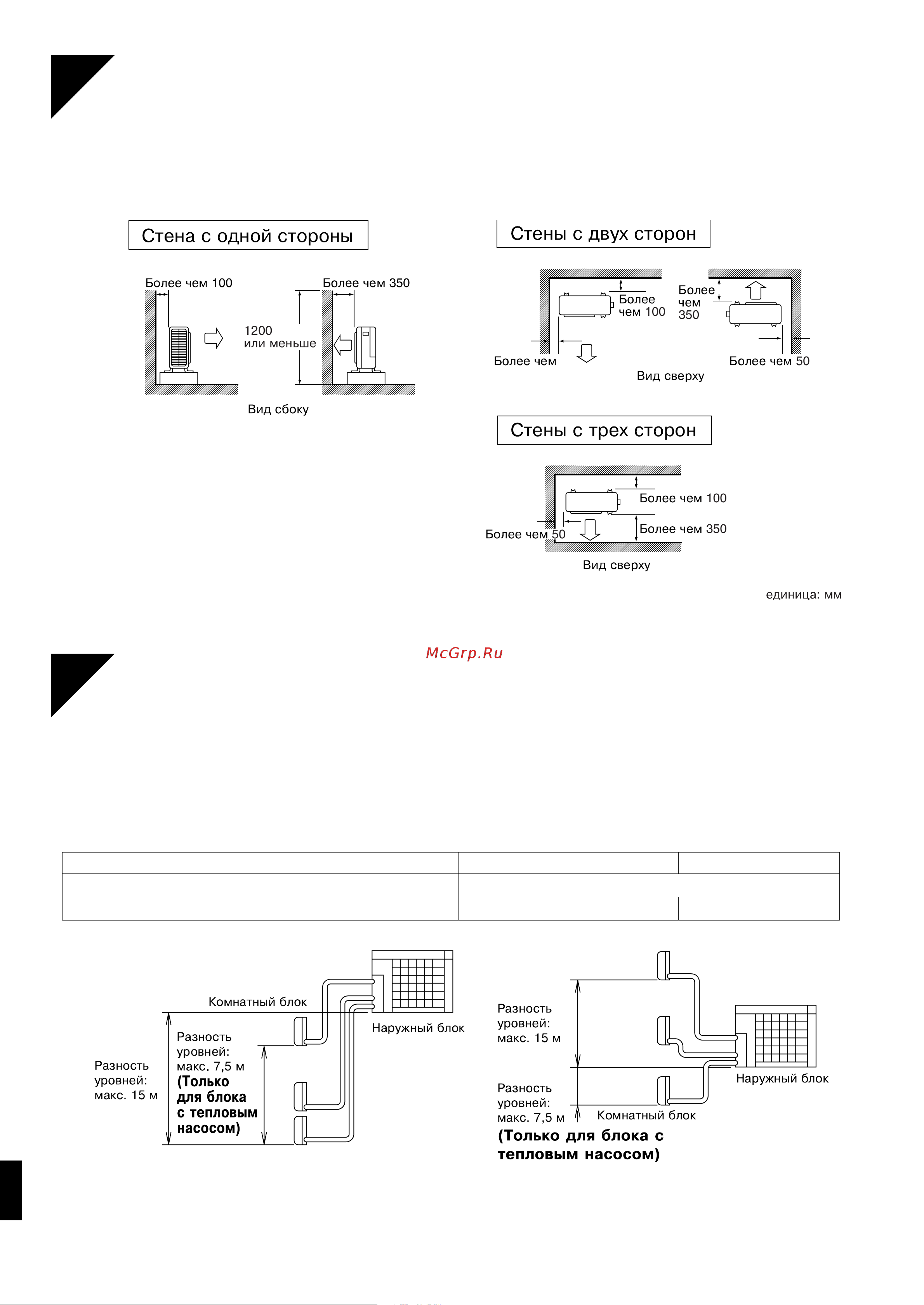

Инструкции по установке наружного блока Если на пути подачи воздуха во впускном или выпускном тракте наружного блока оказывается стена или другое препятствие следуйте приводимым ниже инструкциям по монтажу При любой из указанных ниже схем монтажа высота стены на вытяжной стороне не должна превышать 1200 мм Стены с двух сторон Стена с одной стороны Вид сбоку Стены с трех сторон Вид сверху единица мм Выбор места установки для комнатных блоков Максимально допустимая длина трубопровода хладагента и максимально допустимый перепад высот между наружным и комнатным блоком указаны ниже Укорачиванию трубопровода хладагента соответствует повышение качества функционирования Выбирайте соединения в расчете на максимально возможное укорачивание трубопровода Минимально допустимая длина для помещения равняется 3 м Класс производительностинаружного блока 3MXS52 3MKS50 4MKS58 Система труб к каждому комнатному блоку 4MXS68 4MKS75 макс 25М Суммарная длина труб между всеми блоками макс 45М макс 60М тепловым насосом Если наружный блоков 5 блок расположен выше комнатных При ином расположении наружного блока Ниже одного или нескольких комнатных блоков Russian
