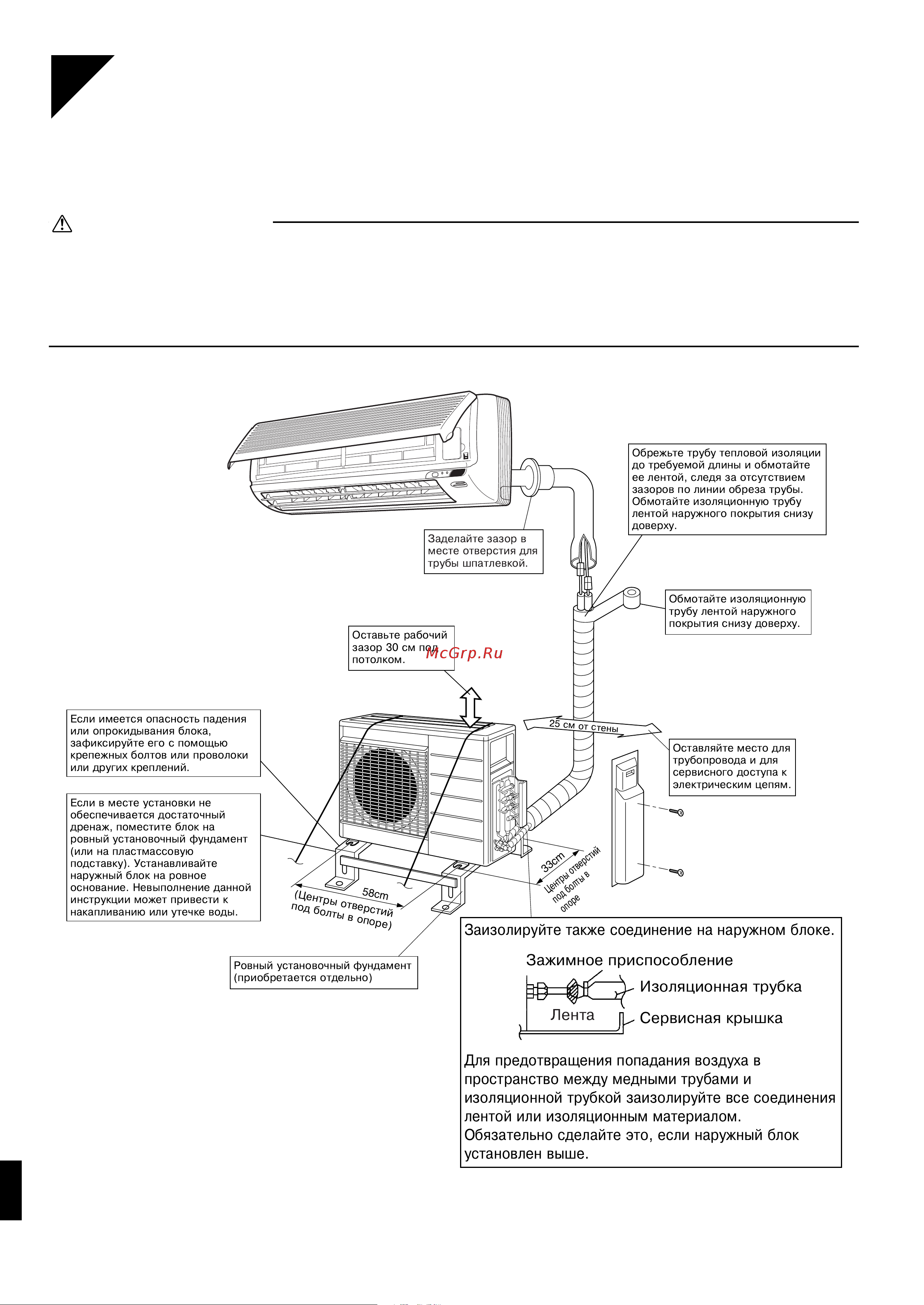

Г МОНТАЖНЫЕ ЧЕРТЕЖИ КОМНАТНОГО НАРУЖНОГО БЛОКОВ При установке комнатных блоков следуйте руководству по монтажу поставляемому с блоками На схеме изображен комнатный блок для настенного монтажа Предостережение 1 Не соединяйте встроенную отводную трубу с наружным блоком при прокладке труб без присоединения комнатного блока в расчете на последующее добавление другого комнатного блока Убедитесь что грязь и влага не попадают во встроенную отводную трубу ни с одной из сторон Подробности см в п 6 Трубопровод для хладагента на стр 7 2 Присоединение комнатного блока только для одного помещения не предусмотрено Выполняйте соединения по меньшей мере для 2 помещений Обрежьте трубу тепловой изоляции до требуемой длины и обмотайте ее лентой следя за отсутствием зазоров по линии обреза трубы Обмотайте изоляционную трубу лентой наружного покрытия снизу доверху Заделайте зазор в месте отверстия для трубы шпатлевкой Обмотайте изоляционную трубу лентой наружного покрытия снизу доверху Оставьте рабочий зазор 30 см под потолком Если имеется опасность падения или опрокидывания блока зафиксируйте его с помощью крепежных болтов или проволоки или других креплений Если в месте установки не обеспечивается достаточный дренаж поместите блок на ровный установочный фундамент или на пластмассовую подставку Устанавливайте наружный блок на ровное основание Невыполнение данной инструкции может привести к накапливанию или утечке воды Оставляйте место для трубопровода и для сервисного доступа к электрическим цепям о Oлop e Ровный установочный фундамент приобретается отдельно Заизолируйте также соединение на наружном блоке Зажимное приспособление Лента Сервисная крышка Для предотвращения попадания воздуха в пространство между медными трубами и изоляционной трубкой заизолируйте все соединения лентой или изоляционным материалом Обязательно сделайте это если наружный блок установлен выше 3 Russian
