2 15

- переход к следующей установке;

- изменение установки на +1 в выбранном положении

программирования (удержание кнопки приводит к

постоянному циклическому изменению положения на +1);

Описание функций кнопок

- изменения могут быть сохранены в текущей программе, для этого,

после изменения установленной температуры нужно подтвердить

ее нажатием кнопки «ОК»

OK:

* - изменения могут быть применены временно (до конца действия

текущей программы), для этого после изменения установленной

температуры не нужно подтверждать ее нажатием «ОК», а

дождаться пока реле перейдет в режим ожидания.

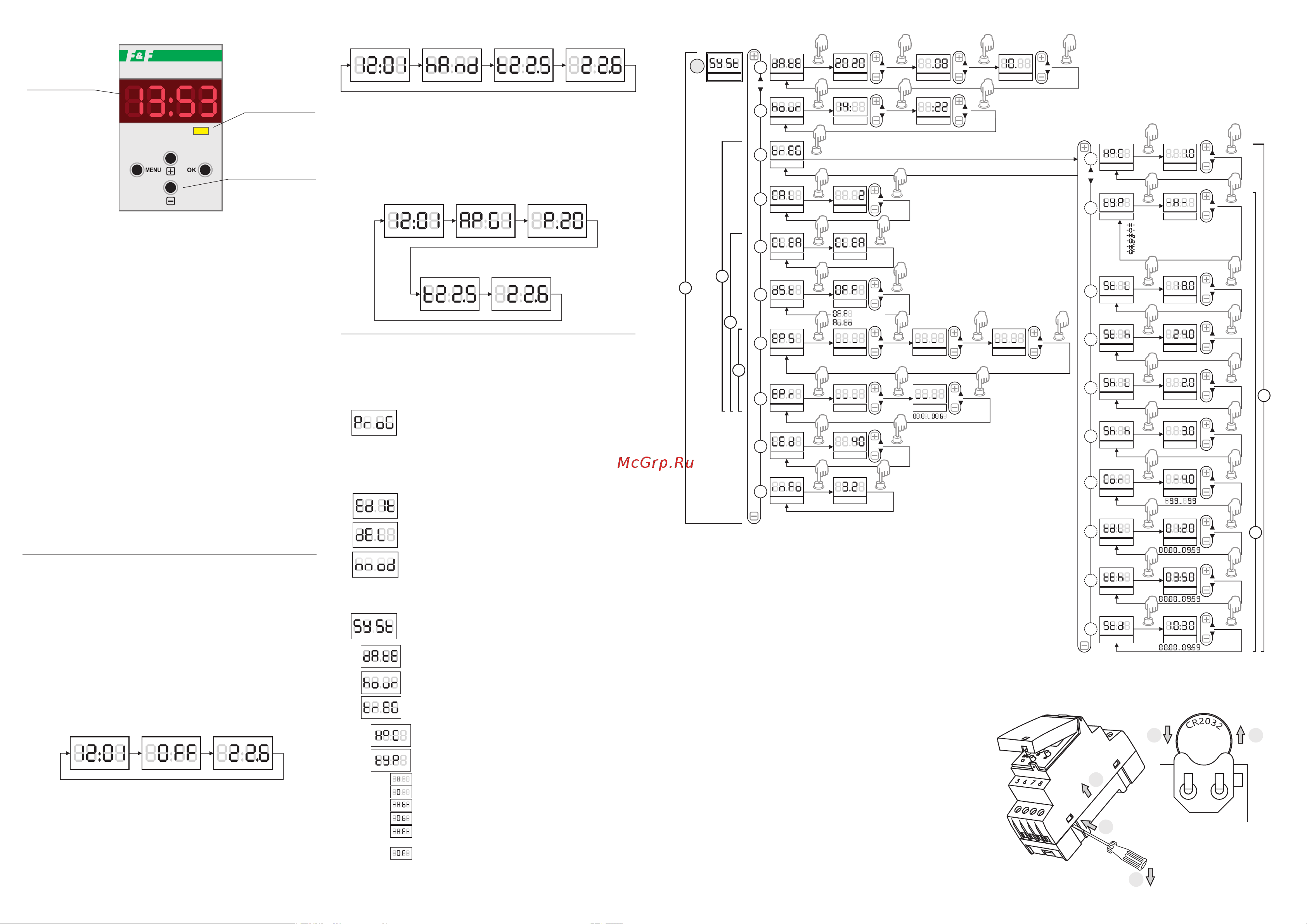

Панель управления и индикация

- подтверждение установки;

MENU:

- вход в меню программирования;

- возврат в предыдущее меню, выход в основной режим.

+ [плюс]:

- [минус]:

- в основном режиме (во время отображения текущего

времени) однократное нажатие показывает текущую дату,

сначала число месяц, затем год.

- в РУЧНОМ РЕЖИМЕ – увеличение установленной

температуры;

- в АВТОМ АТИЧЕСКО М РЕЖ ИМЕ – увеличение

температуры в текущей программе*.

- изменение установки на -1 в выбранном положении

программирования (удержание кнопки приводит к

постоянному циклическому изменению положения на -1);

- в РУЧНОМ РЕЖИМЕ – уменьшение установленной

температуры;

- в АВТОМАТИЧЕСКОМ РЕЖИМЕ – уменьшение

температуры в текущей программе*.

Описание режимов работы

1. Режим «Отключено» (OFF).

Данный режим отображает время, режим работы,

измеренную температуру. Управление нагревательной/

охлаждающей установкой не производится.

2. Ручной режим (hand).

Данный режим отображает время, режим работы,

установленную и измеренную температуры. Установка

температуры производится самим пользователем.

Установленная температура будет поддерживаться

постоянно (независимо от дня недели и времени) до

момента ее изменения пользователем.

Индикатор

замыкания

контактов 1-2

Кнопки

управления

RT-820M-RTC

Индикатор

хода часов

Время Ручной режим

Установленная

температура

Температура

датчика

Время

Режим

«отключено»

Температура

датчика

Время

Автомат. режим

Номер

выполняемой

программы

Установленная

температура

Температура

датчика

* Если во время отображения номера выполняемой программы

отображается точка около символа «Р», это обозначает, что

установленная температура является временной (см. пункт

«Описание функций кнопок»).

5.3.2. Установка режима работы регулятора

температуры.

3. Автоматический режим (APG1…APG4).

- OFF - режим «Отключено»;

- нагрев с активацией выхода аварии и

миганием LED индикатора;

4. Выбор режима работы:

Данный режим отображает время, режим, номер

выполняемой программы, установленную и действующую

температуры. Если в данный период времени

температура не задана, то данный режим отображает

время, режим работы, номер выполняемой программы и

значение OFF.

5.1. Установка даты.

-APG1…APG4 – автоматический режим.

5.3. Настройки терморегулятора.

5.3.1. Установка гистерезиса для ручного режима

работы.

1. Добавление программ.

3. Удаление программ.

5. Системные настройки (ниже приведено полное

описание данного раздела).

- нагрев;

- hand – ручной режим;

Описание функций

В данной функции можно задать программу,

для кото р ой ус т а н авливается время

выполнения программы, дни недели по

которым будет выполняться программа,

п од д ер ж и в а е м а я т ем п е р а т у р а и л и

выключение регулятора температуры.

2. Редактирование программы. Изменение

параметров производится аналогично

функции программирования Prog.

5.2. Установка текущего времени.

- охлаждение;

- нагрев с активацией выхода аварии;

- охлаждение с активацией выхода аварии;

-охлаждение с активацией выхода аварии

и миганием LED индикатора.

Системные настройки (5)

ОК ОК ОК ОК

+1 +1 +1

-1 -1 -1

ДАТА

Год

Месяц

День

+1 +1

-1 -1

ОК ОК ОК

ВРЕМЯ

НАСТР. РЕГ.

Часы

Минуты

СИС. НАСТР.

5.1

5.2

Корр. врем. Корр. вр. мин.

ОК

-1

5.4

5.3

Яркость инд. Ур. яркости

-1

Удал. прогр. Подтв. удал.

ОК

Сист. инф. Версия ПО

ОК

5.9

5.5

5.10

5.6

5.7

5.8

Лето/зима

Уст. пароля

Ур. защиты

ОК

Выкл.

-1

Выключено

Автоматически

Пароль

Пред. пароль

Повт. пароль

ОКОК ОК

-1

Переход между символами

(0-9, A-F) кнопкой ОК

Повторить пароль,

неверный ввод – Err

-1

Пароль Ур. защит.

ОК ОК ОК

-1

Настр. гист.

Нагр./Охл.

Настр. гист.

Режим

5.3.1

5.3.2

ОКОК

-1

ОКОК

нагрев

охлаждение

нагрев с активацией выхода аварии

охлаждение с активацией выхода аварии

нагрев с активацией выхода аварии

охлаждение с активацией выхода аварии

Гр. уст. темп. Нижн. устав.

ОКОК

-1

5.3.3

Гр. уст. темп. Верх. устав.

ОКОК

-1

5.3.4

Гр. уст. гист. Нижн. устав.

ОКОК

-1

5.3.5

Гр. уст. гист. Верх. устав.

ОКОК

-1

5.3.6

5.3.7

Корр. темп. Корр. темп.

ОКОК

-1

5.3.8

Длит. прост. Длит. прост.

ОКОК

-1

5.3.9

Длит. раб. Длит. раб.

(чч:мм)

ОКОК

-1

(чч:мм)

5.3.10

Задерж. вкл. Задерж. вкл.

ОКОК

-1

(мм:сс)

Уровни защиты паролем

ОК

Установленный уровень защиты, включает защиту также по всем уровням ниже

(например: при установке уровня 4, будут недоступны настройки, входящие в уровни 1, 2, 3

и 4).

5-й уровень защиты – запрет смены температуры, установленной в ручном режиме, а

также запрет на изменение, в т.ч. временное, текущей программы (кнопками +/- в режиме

ожидания).

Примечание.

Установка уровня пароля

Пароль имеет 6 уровней. Защищаемые настройки, входящие в каждый из уровней защиты,

указаны в структуре меню программирования и на блок-схемах настроек изделия.

При вводе верного пароля разблокируется доступ к настройкам, при нахождении в меню, а

так же в течение 50 секунд после выхода из него.

Замена батареи

3. Разъединить две половины корпуса (верхнюю и нижнюю

части).

Потребитель может, при необходимости, самостоятельно

произвести замену батареи (CR2032, Lithium).

1-2. Используя «плоскую» отвертку поддеть защелки, как

показано на рисунке, и слегка надавить. Повторить

операцию со всеми 4-мя защелками.

4. Извлечь батарею из держателя в ук азанном

направлении.

5. Заменить батарею на новую, соблюдая полярность.

6 . С б о р к у к о р п у с а п р о и з в е с т и в о б р а т н о й

последовательности.

BATTER
