Программирование

Действия

Результат нажатия кнопки

Индикация на дисплее

НАЧАЛО РАБОТЫ

Подключить питание.

По умолчанию (заводские настройки)

изделие запускается в ручном режиме.

Регулятор температуры перейдет в

рабочий режим, на индикаторе появится

установленное время, режим работы,

у с т а н о в л е н н а я т е м п е р а т у р а и

температура датчика. Если ранее реле

б ы л о н а с т р о е н о н а р а б о т у в

автоматическом режиме, то реле будет

работать в соответствии с выбранной

программой.

1. ДОБАВЛЕНИЕ ПРОГРАММЫ - ProG

Нажать MENU. Кнопками +/– выбрать режим

установки программы «Prog».

Подтвердить нажатием ОК.

Кнопками +/- выбрать необходимую группу

программ.

Кнопками +/- выбрать необходимую ячейку

памяти (из числа свободных).

Подтвердить нажатием ОК.

Регулятор температуры перейдёт к

установке параметров программы.

Регулятор перейдёт к выбору группы

исполняемых программ. На дисплее

отобразится номер первой группы из

четырех возможных.

Регулятор температуры перейдет в меню

программирования, далее – в режим

установки программ .

Регулятор перейдет к выбору номера

ячейки памяти. На дисплее отобразится

номер первой свободной ячейки.

Часы и минуты

Кнопками + /- установить параметры

(сначала часы, затем минуты. Переход к

очередному парметру нажатием кнопки ОК.

Подтвердить нажатием ОК.

Регулятор температуры перейдёт в

режим установки цикла работы.

Цикл работы

Переход от одного дня недели к другому

происходит циклически по нажатию кнопки

+, кнопкой минус активируется выполнение

программы в выбранный день (появляется

точка справа внизу от редактируемого дня).

Подтвердить нажатием ОК.

Пн(1); Вт(2); Ср(3); Чт(4); Пт(5); Сб(6) либо

Вс(7).

- рабочие дни: Пн(1); Вт(2); Ср(3); Чт(4);

Пт(5) (от понедельника до пятницы);

- ежедневно: Пн(1); Вт(2); Ср(3); Чт(4);

Пт(5); Сб(6); Вс(7) (от понедельника до

воскресенья).

- выходные дни Сб(6); Вс(7) (суббота и

воскресенье);

Регулятор температуры перейдёт к

выбору типа программы tEr.

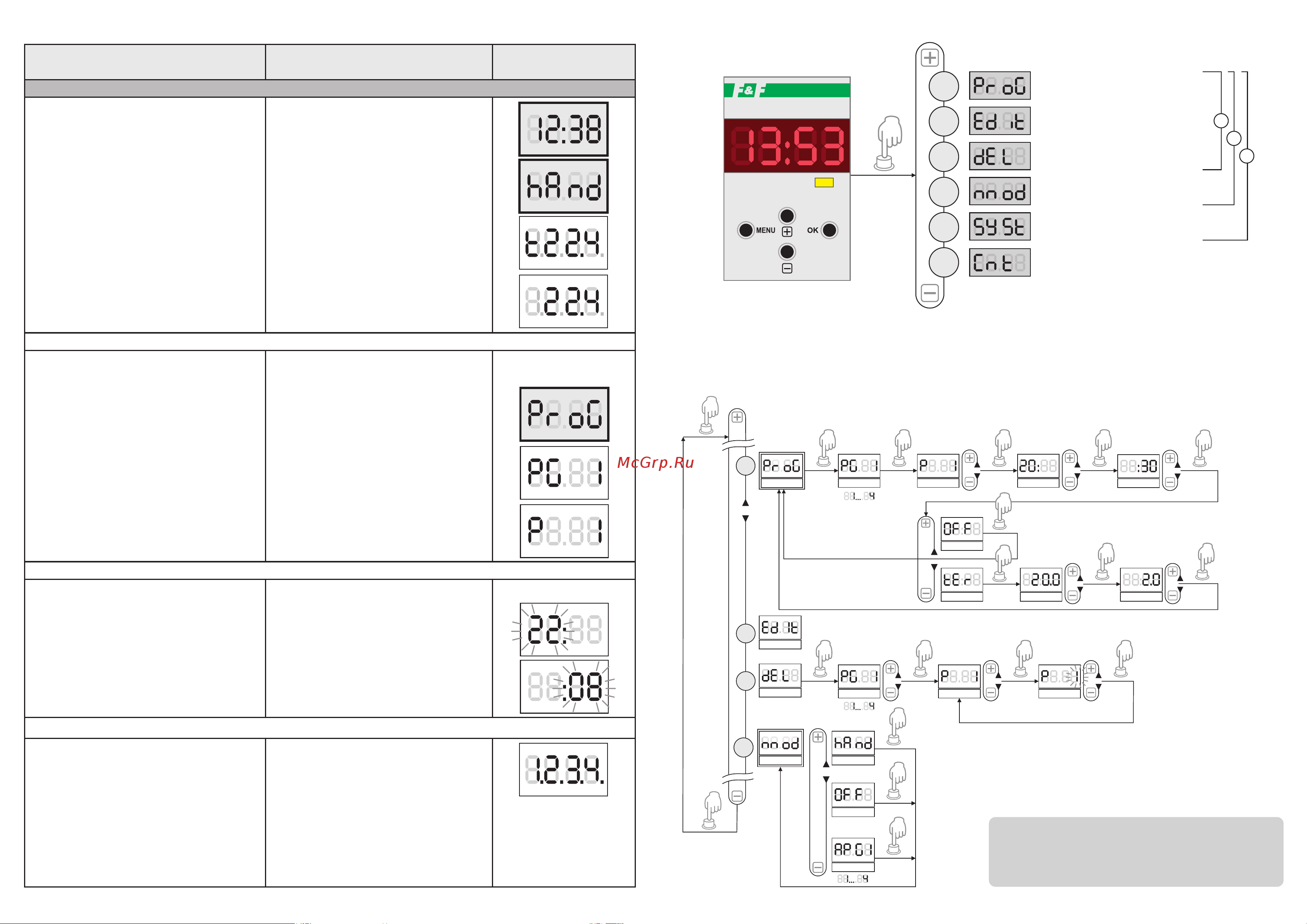

Структура меню программирования

Алгоритм программирования:

Добавление программы (1)

Редактирование программы (2)

Выбор режима работы (4)

Удаление программы (3)

Добавление программы

Редактирование программы

Удаление программы

Режим работы

Системные настройки

Счетчики наработки

RT-820M-RTC

Уровни защиты паролем

Возврат на пункт меню выше осуществляется нажатием

кнопки MENU.

ВНИМАНИЕ!

Редактир.

Удалить

Доб. прог.

ОК

Время мин.

ОК

-1

Редактирование программы производится аналогично добавлению программы. (см. п. 3)

Ячейка пам.Группа прог.

ОК ОКОК

Группа пам. Ячейка пам.

ОК ОК

-1

Ячейка пам.

номер мигает

ОК

-1

Время часы

ОК

-1

РЕЖ. РАБ.

Отключено.

Автоматич.

Ручной

ОК

Отключено

Т. регулятор Температура Гистерезис

ОК

-1

ОК

-1
