Счетчики наработки (6)

314

5.3.3. Установка нижней границы диапазона

температур.

С помощью пунктов 5.3.3. и 5.3.4. пользователь может

ограничить диапазон регулируемых температур.

Пример:

5.3.5. Установка нижней границы уставки

значения гистерезиса.

5.3.6. Установка верхней границы уставки

значения гистерезиса.

5.3.4. Установка верхней границы диапазона

температур.

С помощью пунктов 5.3.5. и 5.3.6. пользователь может

ограничить диапазон регулирования гистерезиса. Принцип

настройки аналогичен настройке параметров п.5.3.3. и

п.5.3.4.

Регулятор температуры имеет диапазон регулируемых

температур от -30°С до +140°С. Например, необходимо в

течение суток поддерживать температуру от +40°С до

+ 6 0 ° С . Н а г р е в а т е л ь н а я у с т а н о в к а с п о с о б н а

поддерживать температуру более +120°С, что не

безопасно. Чтобы исключить влияние человеческого

фактора можно ограничить диапазон регулируемых

температур. Для этого в п.5.3.3. установить значение

+40,а в п.5.3.3. значение +60. Таким образом оператор не

сможет установить температуру ниже +40°С и выше

+60°С.

5.3.7. К о р р е к ц и я п о к а з а н и й д а т ч и к а

температуры.

5.3.8. Установка максимальной длителности

работы.

5.3.9. Установка минимальной длительности

простоя

Пример:

П.5.3.8 применяют в случаях, когда установка должна

работать некоторое время (например 15 мин). Если

время (15 мин) будет превышено, то установка может

выйти из строя. Для таких установок также важен

параметр время простоя, т.е. время охлаждения

установки (п.5.3.9.).

5.3.10. Установка времени задержки начала

работы регулятора температуры с

момента подачи напряжения питания.

6. Счетчики наработки.

5.8. Установка или изменение текущего уровня

защиты. Применяется для ограничения

д о с т у п а к на ст р о й к ам р е гул я т о р а

температуры.

5.7. Изменение пароля.

5.10. Версия программного обеспечения.

5.4. Коррекция хода часов.

- Auto – автоматический переход времени

включен;

- off - автоматический переход времени

отключен.

5.6. Автоматический переход времени с летнего

на зимнее и наоборот.

5.9. Установка яркости индикатора.

5.5. Удаление всех программ.

12-24V DC

–

N/-

L/+

Rн

НL

U – напряжение питания;

Н – величина гистерезиса;

T – контролируемая температура;

С – температура датчика;

RH – нагревательная/охладительная установка;

tEh – максимальная длительность работы;

tdL – минимальная длительность простоя;

Std – задержка вкл. исполнительного реле после подачи питания.

1. Отключить питание.

В режиме «Нагрев»: В режиме «Охлаждение»:

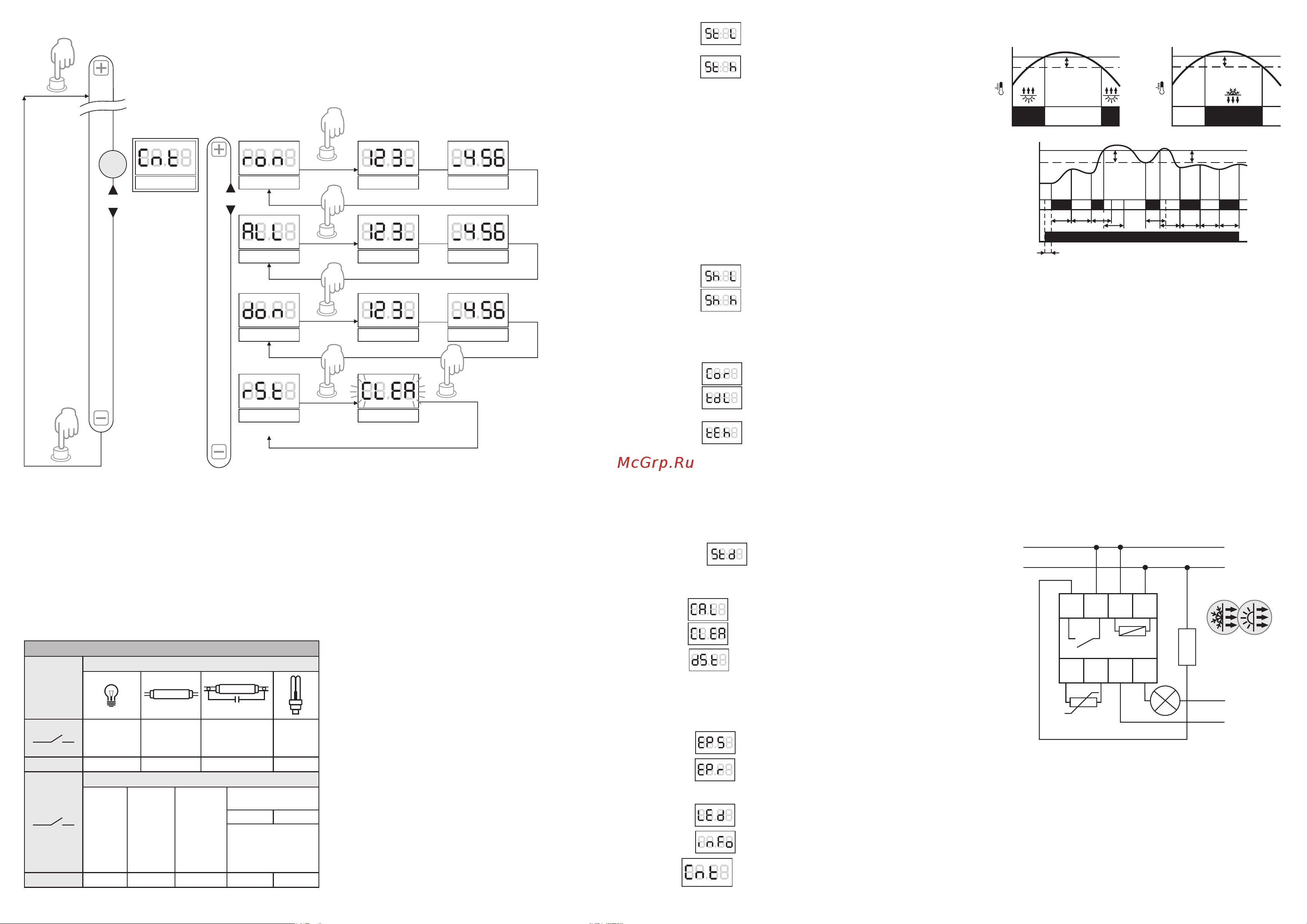

Диаграммы работы

С ограничением времени работы, на примере режима «Нагрев»:

Подключение

3. Подключить провод фазы L к клеммам 2 и 3, провод

нейтрали N к клемме 4.

5. Выносной датчик температуры установить в зоне

контроля и подключить к клеммам 5 и 6.

6. К клеммам 7 и 8 подключить, при необходимости,

аварийную сигнализацию.

Схема подключения

4. Нагревательную/охлаждающую установку подключить

между клеммой 1 и нейтралью N.

2. Регулятор температуры закрепить на DIN-рейке.

7. Включить питание.

RH – подключаемая нагрузка;

Rt – датчик температуры;

Rt – лампа аварийной сигнализации.

контакт

1-2

Т-Н

контакт

1-2

Т-Н

tEh tEh

<tEh

Std

tdL

Н Н

Т-Н

СЧ. НАРАБ.

Общ. нараб.

Нараб. сеть

Вр. вкл. нагр.

ОК

Тысячи Часы

ОК ОК

Сброс

только для ron

Сброс

авто.авто.

Мощность нагрузки

Ток

контактов

реле

Категория применения

DC-1АC-15АC-3

Накаливания,

галогенные,

электронагре-

ватели

Люминес-

центные

Люминесцентные

скомпенсирован-

ные

ЭСЛ, LED

лампы с

ЭПРА

Электро-

двигатели

Катушки

контакторов

Безиндуктивная

нагрузка

постоянного тока

24V

230V

АC-1

Активная

нагрузка

7мкФ

0,35А

750VA

2000W 1000W 750W

500W

0,9kW

16A

16А

4000VA

Таблица 1
