ПЕРФОРАТОР

ВНИМАНИЕ!

Рекомендуется использование устройства защитного отключения (УЗО) с током срабатыва-

ния не более 30 мА.

Остаточные риски

Несмотря на соблюдение соответствующих инструкций по технике безопасности и использование предо-

хранительных устройств, некоторые остаточные риски невозможно полностью исключить. К ним относятся:

• травмы в результате касания горячих или вращающихся частей инструмента;

• ухудшение слуха;

• риск защемления пальцев при смене рабочей оснастки;

• ущерб здоровью в результате воздействия вибрации, возникающей при работе;

• ущерб здоровью в результате вдыхания пыли при работе с бетоном и/или кирпичом.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

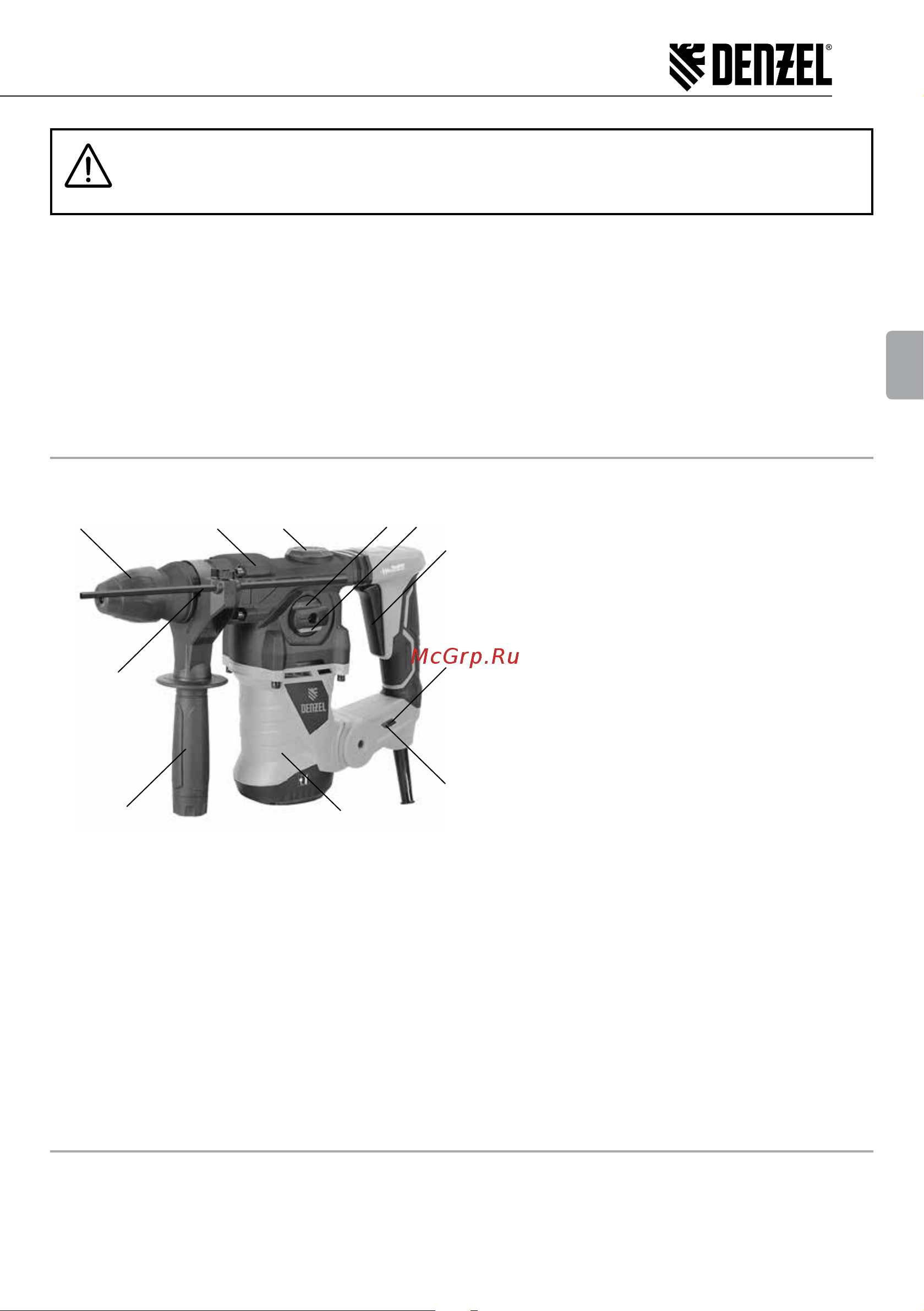

Общий вид машины представлен на рисунке 1.

1 2 3 4 5

910

1. Букса крепления оснастки SDS-plus.

2. Корпус редуктора.

3. Крышка технологического отверстия.

4. Переключатель режимов работы.

5. Фиксатор переключателя режимов работы.

6. Клавиша выключателя.

7. Индикатор состояния щеток.

8. Индикатор подключения к сети питания.

9. Корпус двигателя.

10. Рукоятка боковая.

11. Ограничитель глубины сверления.

Рис. 1

Перфоратор представляет собой машину ударно-вращательного действия, состоящую из электропри-

вода и исполнительного механизма. Электроприводом перфоратора служит коллекторный двигатель

переменного тока, размещенный в пластмассовом корпусе. Исполнительный механизм, приводящий в

действие рабочую оснастку, является комбинацией ударного механизма вакуумно-компрессионного

типа (создающего направленный удар без отдачи) и привода вращения.

Индикатор подключения к сети 8 светится при наличии напряжения питания и свидетельствует о готов-

ности инструмента к работе.

Индикатор состояния щеток 7 включается при достижении угольными щетками двигателя макси-

мального допустимого износа и свидетельствует о необходимости обратиться в сервисный центр для

замены щеток.

ЭКСПЛУАТАЦИЯ

Режимы работы

Перфоратор имеет следующие режимы работы:
