ПЕРФОРАТОР

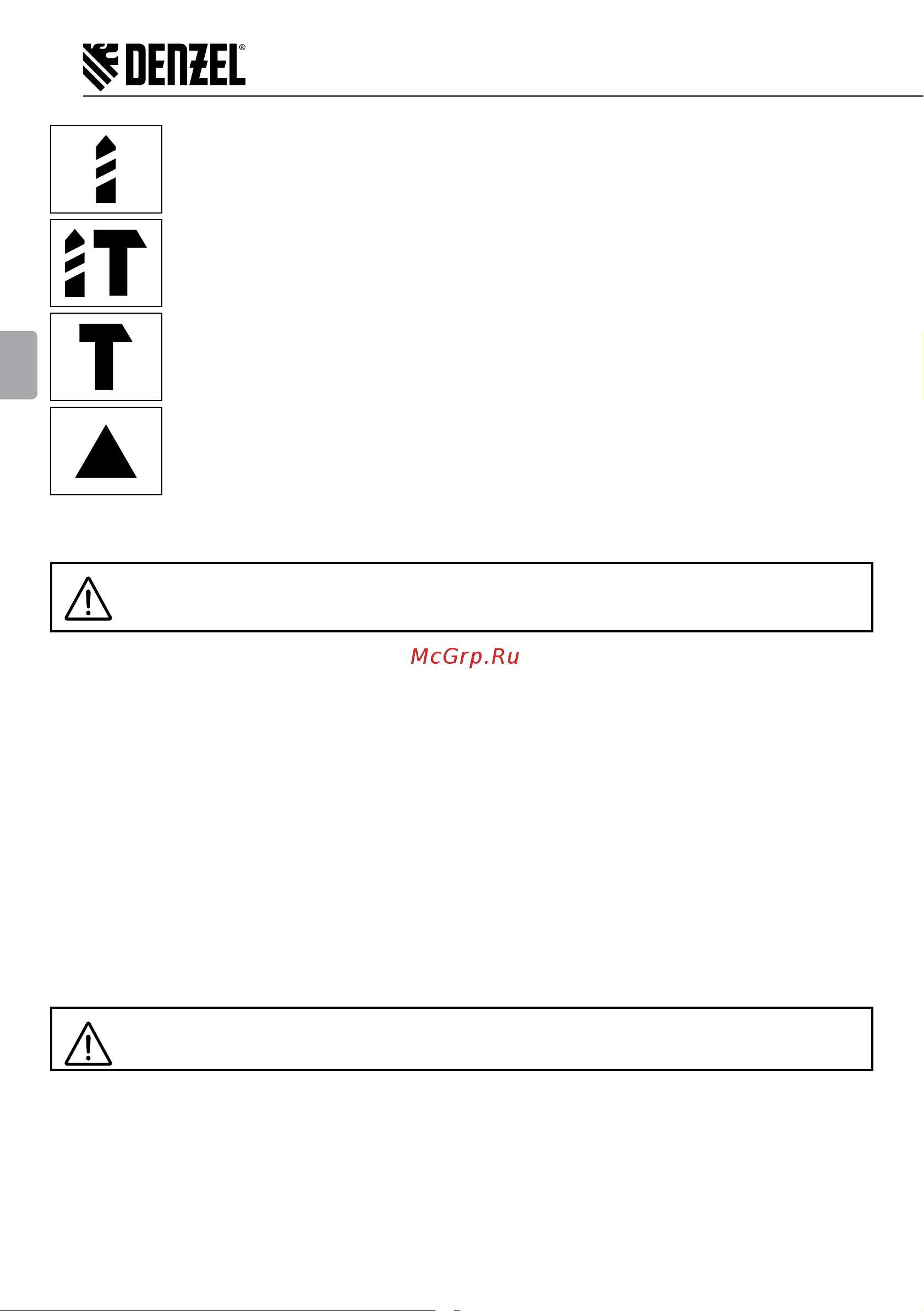

Сверление.

Режим предназначен для использования сверлильного патрона с переходником SDS-

plus (в комплект не входит) или специальных сверл с хвостовиком SDS-plus.

Бурение (сверление с ударом). В данном режиме необходимо использовать только

специальную ударостойкую оснастку с хвостовиком SDS-plus. Не допускается использо-

вание переходников.

Долбление (удар при отсутствии вращения).

В данном режиме необходимо использовать только специальную ударостойкую оснастку

с хвостовиком SDS-plus. Не допускается использование переходников.

Настройка углового положения инструмента.

Не является рабочим режимом, положение переключателя предназначено для уста-

новки удобного углового положения оснастки.

Переключение режимов работы осуществляется с помощью переключателя 4. Для поворота переключа-

теля 4 необходимо разблокировать его с помощью нажатия на фиксатор 5.

ВНИМАНИЕ!

Менять положение переключателя 4 можно лишь после полной остановки двигателя.

Регулировка и настройка частоты вращения оснастки

Перфоратор имеет возможность плавного изменения частоты вращения оснастки от минимального до

максимального значения путем изменения усилия нажатия на клавишу 6 выключателя. Изменять величину

оборотов можно при работающем двигателе, в том числе под нагрузкой.

Установка оснастки

Перфоратор предназначен для работы с оснасткой, имеющей хвостовик специальной формы типа SDS-plus,

которая устанавливается в приемное устройство (буксу) 1. Конструкция буксы обеспечивает передачу кру-

тящего момента на оснастку и возможность смещения оснастки по оси на 5-10 мм для эффективной пере-

дачи энергии удара.

Оснастку с хвостовиком типа SDS-plus вставить в отверстие буксы без усилия и слегка провернуть вокруг

своей оси так, чтобы шлицы буксы совпали с пазами хвостовика (оснастка «западает» на 1-2 мм), затем вста-

вить инструмент до упора. Специальный механизм предотвращает самопроизвольное выпадение оснастки

из буксы. Для снятия оснастки наружный стакан буксы 1 отвести назад до упора, вынуть оснастку. Переход-

ник для сверлильного патрона устанавливается в перфоратор аналогичным способом.

ВНИМАНИЕ! Перед установкой в отверстие буксы хвостовик оснастки должен быть смазан

специальной смазкой.

Использование дополнительной рукоятки

Следует всегда использовать поставляемую с машиной дополнительную рукоятку. Потеря контроля над

машиной во время работы может привести к травме.

Для установки боковой рукоятки 10 ослабьте хомут вращением ручки против часовой стрелки, затем уста-

новите рукоятку на машину в желаемом угловом положении и зафиксируйте ее вращением ручки по часо-

вой стрелке.
