Fagor 5CH-56GSF B [8/16] Регулировка горелки духовки

“A”

ИНСТРУКЦИИ ДЛЯ СЛЕСАРЯ-ГАЗОПРОВОДЧИКА

2.2.2 РЕГУЛИРОВКА ГОРЕЛКИ ДУХОВКИ

2.2.3 РЕГУЛИРОВКА КРАНА ГОРЕЛКИ ДУХОВКИ

Регулировка горелки духовки состоит в том, чтобы отрегулировать всасывание воздуха горелки

духовки

Регулировка:

– вынуть из плиты выдвижной ящик,

– из отсека выдвижного ящика открывается доступ к нижней части горелки духовки (Рис. 7.а),

– повернуть регулятор горелки духовки влево и установить в положение "3",

– зажечь горелку духовки,

– ослабить винт 1 и передвинуть подвижную часть регулятора отверстия всасывания воздуха

2 (рис. 7.b) так, чтобы сердцевины огоньков пламени приобрели четкую каплевидною форму

зеленовато-синего цвета с фиолетовой каймой, как у конфорок варочной панели,

– зафиксировать отверстие подсоса при помощи винта 1.

а) b) вид горелки духовки снизу

G20 25мбар a = 4

±1

мм

G30 30мбар a = 8

±1

мм

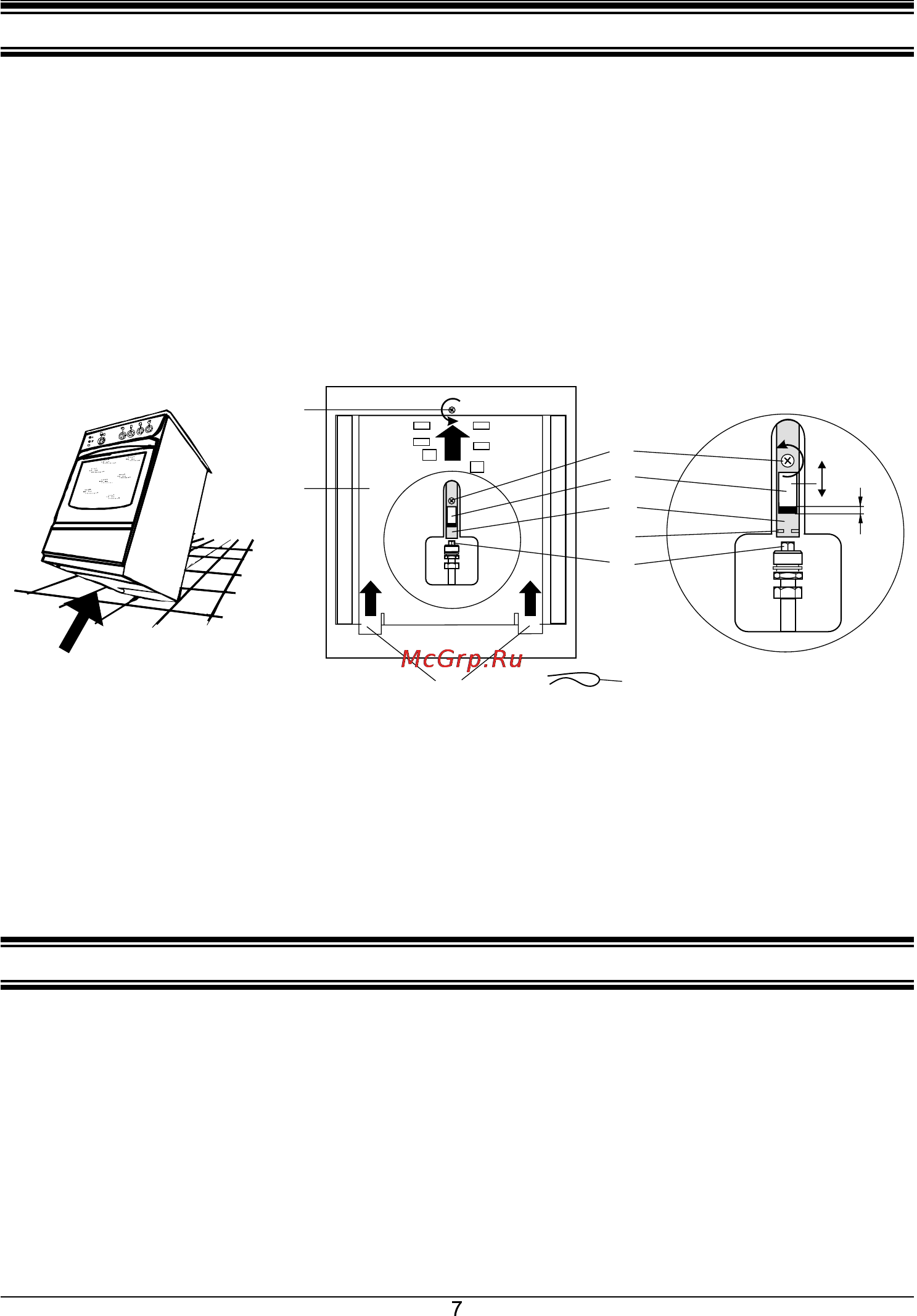

Рис. 7

1 – винт; 2 – регулятор всасывания воздуха; 3 – скоба-фиксатор; 4 – трубка горелки духовки;

5 – форсунка; 6 – винт крепления крышки 8 к духовке; 7 – фиксирующие «ушки»; 8 - панель крышки

Есть и другой способ регулировки горелки духовки и замены форсунки. Винт 6 можно выкрутить, а

панель крышки 8 нужно потянуть в направлении стрелки так, чтобы фиксирующие «ушки» 7

вылезли из

щелей плиты. После снятия панели крышки 8 регулировку необходимо выполнять в

вышеуказанном порядке.

Регулировка крана горелки духовки состоит в том, чтобы отрегулировать минимальное пламя.

Регулировка:

– снять ручки регуляторов и панель управления,

– зажечь горелку духовки,

– повернуть ручку регулятора в положение «1»,

– для того, чтобы отрегулировать минимальное пламя, тонкой и широкой отверткой

необходимо повернуть находящийся на корпусе горелки духовки регулировочный винт,

добившись 2-4-мм-вой высоты язычков пламени и того, чтобы его не мог потушить слабый

сквозняк или резкое уменьшение огня при помощи регулятора горелки духовки с

наибольшего пламени до наименьшего или наоборот, а также, чтобы огонь не погас при

быстром закрывании дверцы духовки.
