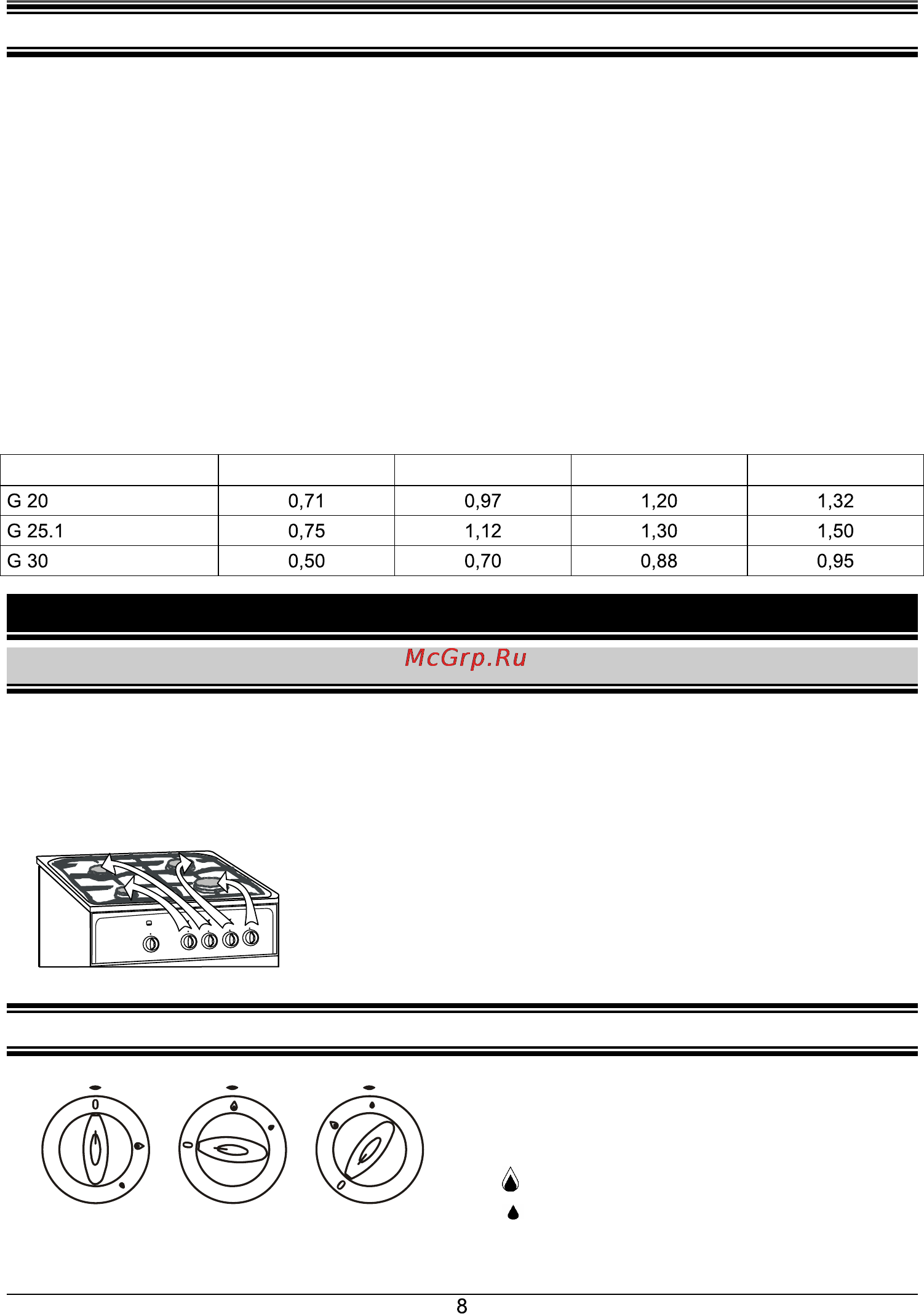

![Fagor 5CH-56GSF B [9/16] Замена форсунки](/views2/1078202/page9/bg9.png)
ВАРОЧНАЯ ПАНЕЛЬ
3.1.1 РЕГУЛИРОВКА ПЛАМЕНИ
3.1 КОНФОРКИ ВАРОЧНОЙ ПАНЕЛИ
2.2.3 ЗАМЕНА ФОРСУНКИ
3 ВАРОЧНАЯ ПАНЕЛЬ
Плита адаптирована под определенный тип и давление газа, указанные на заводской табличке.
Для использования газа иного типа на плите необходимо заменить форсунки, а также
отрегулировать газовую арматуру
Замена форсунки:
– перекрыть кран или клапан на газовой трубе или газовом баллоне, к которому подключена
плита,
– на самой плите перекрыть все газовые краны,
– снять с плиты решетку, крышечку конфорок и сами конфорки,
– открутить старые форсунки и заменить их на новые,
– вернуть на место детали, снятые с конфорок,
– с трубки 4 духовки (рис. 7.b) снять скобу-фиксатор 3, затем выкрутить форсунку 5, заменить ее
новой и защелкнуть на место скобу-фиксатор 3,
– произвести регулировку кранов конфорок варочной панели и духовки.
После замены форсунок и регулировки плиты проверить герметичность соединений.
Диаметры форсунок, относящихся к разным типам газа, приведены в таблице 2.
Таблица 2. Диаметры форсунок [мм]
Малая конфорка
Средняя конфорка Большая конфорка
Горелка духовки
25мбар
25мбар
30мбар
• Не ставить на решетку деформированную или неустойчивую посуду, так как она может
опрокинуться на конфорки.
• Не следует снимать решетку и ставить посуду непосредственно на конфорки.
• Не ставить пустую посуду на зажженную конфорку.
• Перед снятием посуды с плиты огонь нужно уменьшить или полностью погасить.
• На
отдельных конфорках газ открывается или перекры-
вается с помощью ручек регуляторов газовых кранов.
• Прежде чем включить какую-нибудь из конфорок, следует
убедиться в том, что выбранный регулятор относится к нуж-
ной конфорке. Положение регуляторов показано на рис. 8.
Рис. 8
Рис. 9 Ручка регулировки газового крана
Обозначения положения крана на ручке
регулятора:
0 – конфорка
выключена;
– большой (максимальный) огонь;
– малый огонь (фитиль)
• Пламя не должно выходить за пределы дна посуды, по возможности, оно должно охватывать
2/3 поверхности дна, этим вы сэкономите газ, а пламя не будет пачкать посуду.
