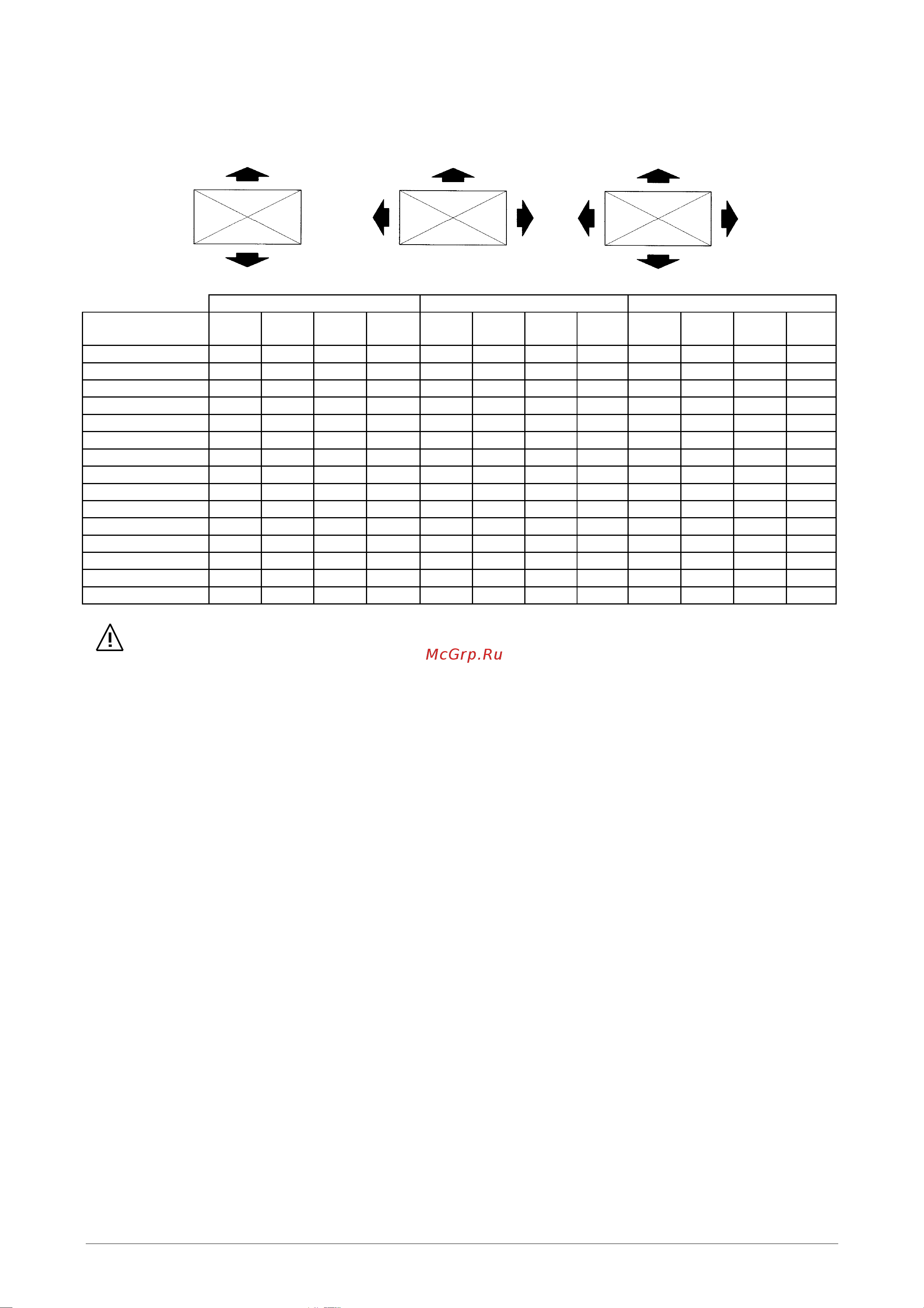

ДАЛЬНОСТЬ ПОДАЧИ ВОЗДУХА
В таблице указана дальность подачи воздуха в метрах в зависимости от угла наклона направляющих и от
количества отверстий для подачи воздуха. На указанном расстоянии остаточная скорость потока составляет 0,1-
0,15 м/с.
Подача воздуха на 2 стороны Подача воздуха на 3 стороны
Подача воздуха на 4 стороны
Угол наклона
направляющих
0° 20° 30° 45° 0° 20° 30° 45° 0° 20° 30° 45°
1
44 35 28 21 36 29 23 17 31 25 20 15
2
42 33 27 20 34 27 22 16 29 24 19 14
3
48 39 31 23 40 31 26 19 35 28 22 16
4
48 39 31 23 40 31 26 19 35 28 22 16
5
59 46 38 28 48 38 31 23 42 33 27 20
6
75 60 48 36 61 48 40 29 54 43 33 25
7
82 65 53 39 67 53 44 32 58 47 38 27
8
93 74 60 45 76 60 49 36 66 54 44 32
9
106 80 63 46 82 63 52 39 68 54 45 34
10
112 88 72 54 91 72 59 43 79 63 51 38
11
104 82 68 56 79 66 54 45 70 55 45 37
12
122 97 80 66 98 77 64 53 81 64 53 44
13
147 116 96 80 118 93 77 64 98 77 64 53
14
147 116 96 80 118 93 77 64 98 77 64 53
15
164 134 116 102 134 106 95 76 116 89 74 61
ВНИМАНИЕ!
Подача воздуха только на одну сторону недопустима.
