19

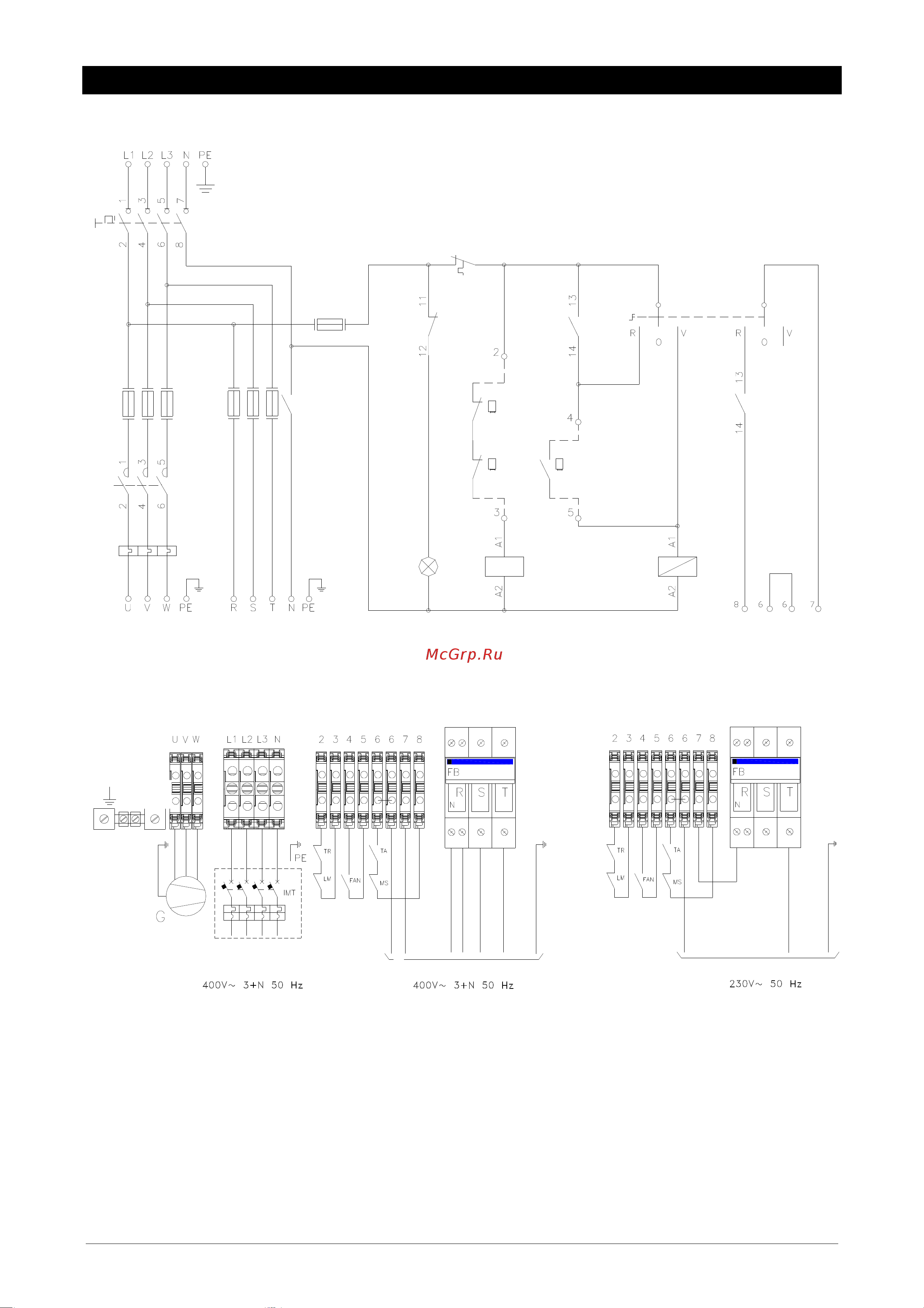

ЭЛЕКТРИЧЕСКАЯ СХЕМА – ТИП 2
÷
÷÷
÷
10
400V~ 3+N 50 Hz
IG
FV
LV
RTV
FB
FA
RTV
LM
TR
FAN
LV
LX
CV
CV
LV
LX
LXV
КЛЕММНИК ШКАФА УПРАВЛЕНИЯ
Условные обозначения
FAN
LM
TR**
LV
LX
RTV
V
FA
Термостат FAN (25-35°C)
Термостат LIMIT (100°C)
Термостат SICUREZZA (уставка 80°C)
Линейный контактор
Реле аварийного отключения горелки
Тепловое реле
Индикатор аварийного отключения
горелки
Предохранитель доп. нагрузки
FB
FV
CV
TA*
MS*
IMT*
IG
G
Предохранители горелки
Предохранители двигателя вентилятора
Переключатель нагрев/стоп/вентиляция
Комнатный термостат
Огнезащитная микро заслонка (по заказу)
Защитный термомагнитный выключатель
Главный выключатель
Двигатель вентилятора
* Не включено в комплект поставки, монтаж производится установщиком
** Только для типа 5÷
÷÷
÷10
ВЕРСИЯ ДЛЯ ОДНОФАЗНОГО
ЭЛЕКТРОПИТАНИЯ ГОРЕЛКИ
УЗЕЛ
ЗАЗЕМЛЕНИЯ
ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ
ПИТАНИЕ ГОРЕЛКИ
ПИТАНИЕ ГОРЕЛКИ
ЛИНИЯ ТЕРМОСТАТА
