25
НАСТРОЙКА ТЕРМОСТАТОВ FAN-LIMIT, SICUREZZA
Термостаты поставляются с уставками, обозначенными в нижеследующей таблице:
Термостат FAN 25-35 °C
Термостат LIMIT (1) 100 °C
Термостат SICUREZZA (2) 80 °C
(1) Термостат LIMIT имеет фиксированную уставку и не должен регулироваться отдельно.
(2) Термостат SICUREZZA (БЕЗОПАСНОСТЬ) (тип 5÷
÷÷
÷15) должен регулироваться во время монтажа в
соответствии с рекомендациями инструкции термостата.
В случае если имеется необходимость ревизии или новой регулировки термостатов рекомендуется
придерживаться следующих указаний:

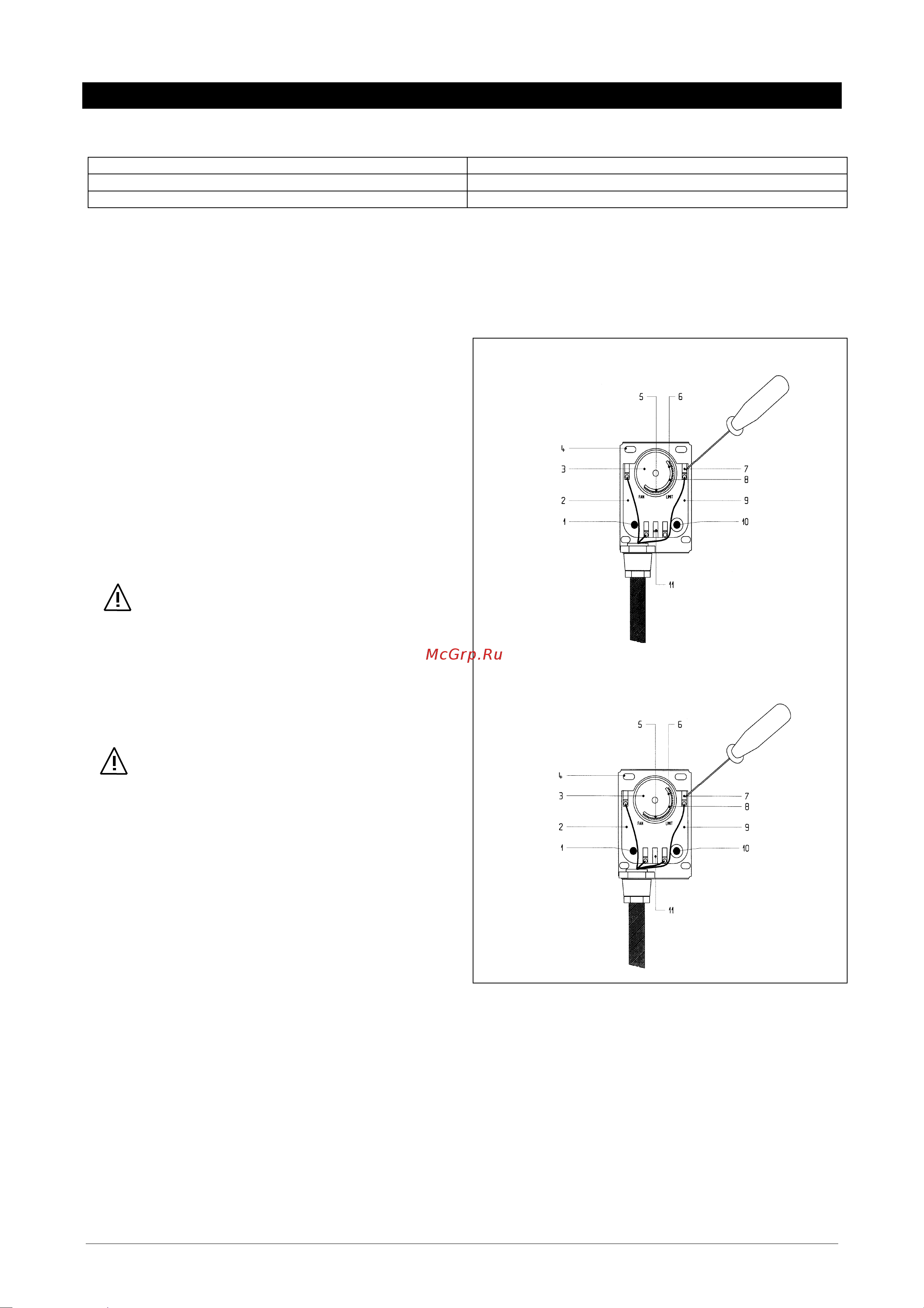

Перечень компонентов сдвоенного термостат FAN-LIMIT (SICUREZZA):
1. Белая кнопка – вентиляция - Автоматическая-
Ручная (где имеется).
2. Электрические контакты функции FAN.
3. Регулировочный диск со шкалой.
4. Отверстия для крепления.
5. Указатель температуры остановки вентиляторной
секции.
6. Указатель температуры срабатывания функции
LIMIT (SICUREZZA).
7. Контактор для фиксации проводов. Если вставить
отвертку в отверстие кабель в зажиме
разблокируется. При извлечении отвертки из
отверстия кабель автоматически блокируется в
зажиме.
Внимание!
Убедитесь в том, чтобы провод был надежно
зафиксирован в зажиме, слегка потянув его.
8. Указатель температуры запуска вентиляторной
секции
9. Электрические контакты функции LIMIT
(SICUREZZA)
10. Красная кнопка перезапуска (где имеется)
11. Металлический мостик (где имеется)
Внимание!
В модели типа 1 металлический мостик 11 должен
быть установлен.
В моделях типа 2÷
÷÷
÷15 металлический мостик 11 должен
быть снят.
Тип 1
Тип 2÷
÷÷
÷15
НАСТРОЙКА ФУНКЦИИ SICUREZZA ТЕРМОСТАТА TR (тип 5÷
÷÷
÷15)
Настройка термостата производится следуя нижеописанным рекомендациям:
• Запустите теплогенератор в рабочем режиме;
• Убедитесь в том, что горелка настроена на правильную тепловую мощность;
• Убедитесь в правильном расходе воздуха;
• При работающем воздухонагревателе замерьте температуру воздуха в непосредственной близости к
чувствительному элементу термостата безопасности TR (проверив положение регулировочного диска
со шкалой), затем установите температуру срабатывания на 15-20 °C выше полученной при замере.
Например если температура воздуха 40°C, то температура срабатывания термостата TR должна быть
установлена на 60°C
