32
ЧИСТКА ГАЗОВОЙ ИЛИ ЖИДКОТОПЛИВНОЙ ГОРЕЛКИ
Чистка и техобслуживание горелки должны производиться только компетентным персоналом, при строгом
соблюдении инструкций указанных в прилагаемом к ней руководстве по эксплуатации.
ЧИСТКА ТЕПЛООБМЕННИКА
Чистка теплообменника должна производиться только специально подготовленным персоналом и является
операцией, регламентированной специальными нормами. В любом случае рекомендуется производить чистку
теплообменника как минимум один раз в год перед началом зимнего сезона:

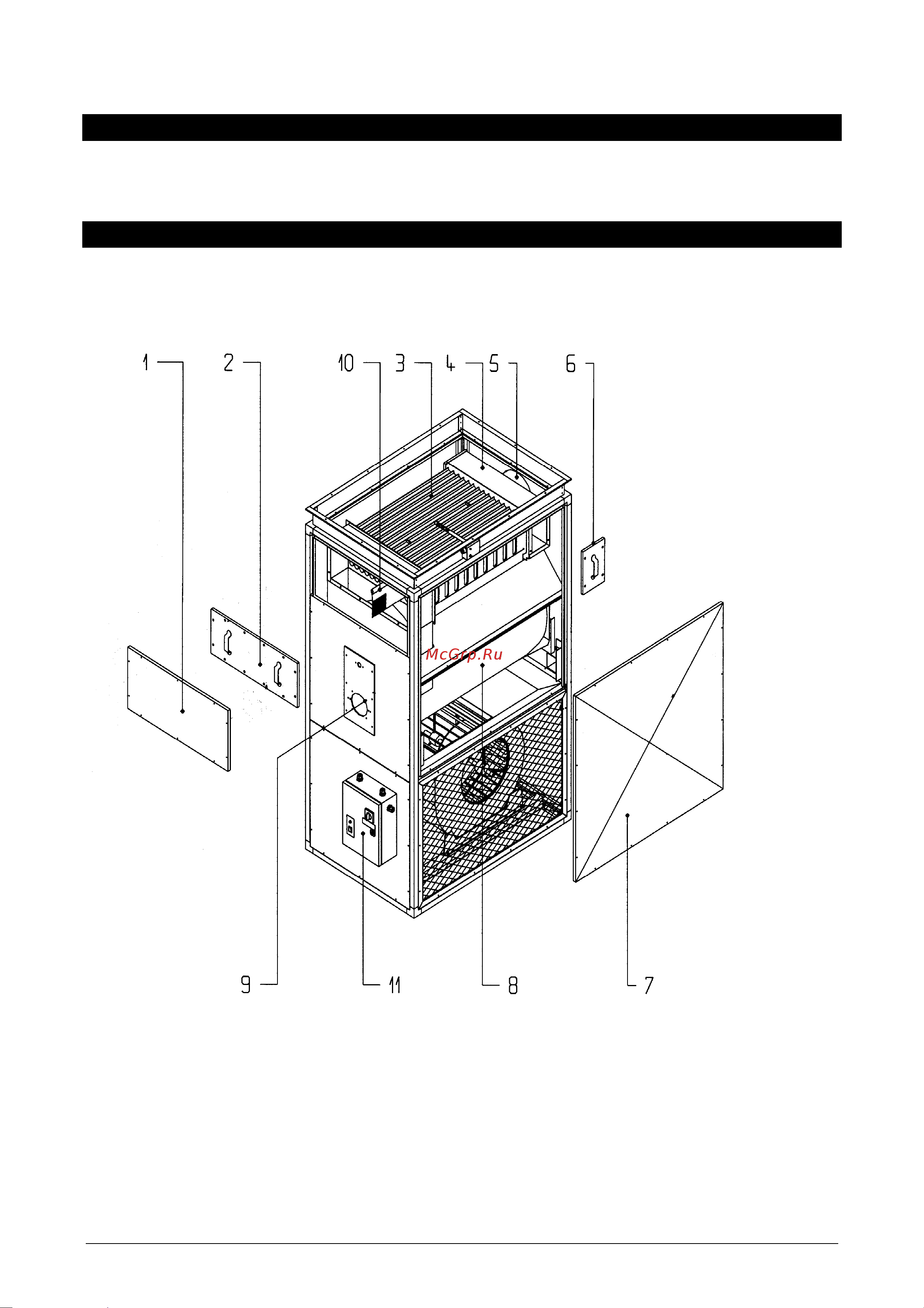

• снять инспекционную панель 1;
• снять инспекционный люк 2;
• снять горелку;
• для моделей типа 1÷
÷÷
÷4, отсоединить трубу контура удаления дымовых газов от патрубка дымоудаления 5;
• для моделей типа 5÷
÷÷
÷15, снять боковые панели 7 и инспекционные люки 6;
• снять трубчатые панели 10;
• прочистить шомполом трубные элементы 3; удалить сажу и другие засоры, которые накапливаются в камере
сгорания 8, при помощи пылесоса через отверстие горелки 9;
• удалить сажу и другие засоры, которые накапливаются в заднем дымовом коллекторе 4, при помощи
пылесоса через отверстие 5 для моделей типа 1÷
÷÷
÷4, либо через боковые инспекционные отверстия для
моделей типа 5÷
÷÷
÷15;
• собрать все, уделяя особенное внимание герметичности, заменив при необходимости прокладки.
