СДВОЕННЫЕ ТЕРМОСТАТЫ FAN-LIMIT И SICUREZZA

Чувствительный элемент данного термостата установлен на выходе теплого воздуха и имеет двойную функцию

управления: как запуском и остановом вентиляторной секции (функция FAN), так и аварийным отключением

оборудования при перегреве (функция LIMIT).

• ФУНКЦИЯ FAN (уставка на 25-35°C) подаёт сигнал включения вентиляторов по прошествии максимум 60

секунд после включения горелки, а также сигнал выключения вентиляторов по прошествии около 4 минут с

момента её выключения. Это позволяет предотвратить подачу в помещение холодного воздуха в начале

работы теплогенератора, когда он ещё не разогрелся, а также использовать тепловую энергию, накопленную

теплообменником, гарантируя её полное использование до выключения теплогенератора. Функция

выполняется, когда чувствительный элемент этого термостата установлен на выходе подачи теплого воздуха.

• Функция LIMIT (термостат LM – заводская уставка на 100°C), основная функция аварийного термостата

LM - остановить работу горелки в случае аномального перегрева воздуха. В случае срабатывания этого

термостата необходимо перезапустить его нажатием кнопки сброса после устранения причин вызвавших

блокировку. Функция выполняется, когда чувствительный элемент этого термостата установлен на выходе

подачи теплого воздуха.

• ФУНКЦИЯ SICUREZZA – «БЕЗОПАСНОСТЬ» (тип 5÷15), (термостат TR – заводская уставка на 80°C).

Основная функция аварийного термостата TR – остановить работу горелки в случае аномального

перегрева воздуха. Перезапуск автоматический при возврате к допустимым условиям работы. Функция

выполняется, когда чувствительный элемент этого термостата установлен на выходе подачи теплого воздуха.

Регулировка этого термостата производится на этапе первого запуска теплогенератора.

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ И НАСТРОЙКА

Воздухонагреватель поставляется с уже подключенными и настроенными сдвоенными термостатами. В

случае если имеется необходимость выполнения этих операций (при техобслуживании, ревизии или при

замене компонента) рекомендуется обратиться к нижеописанным рекомендациям

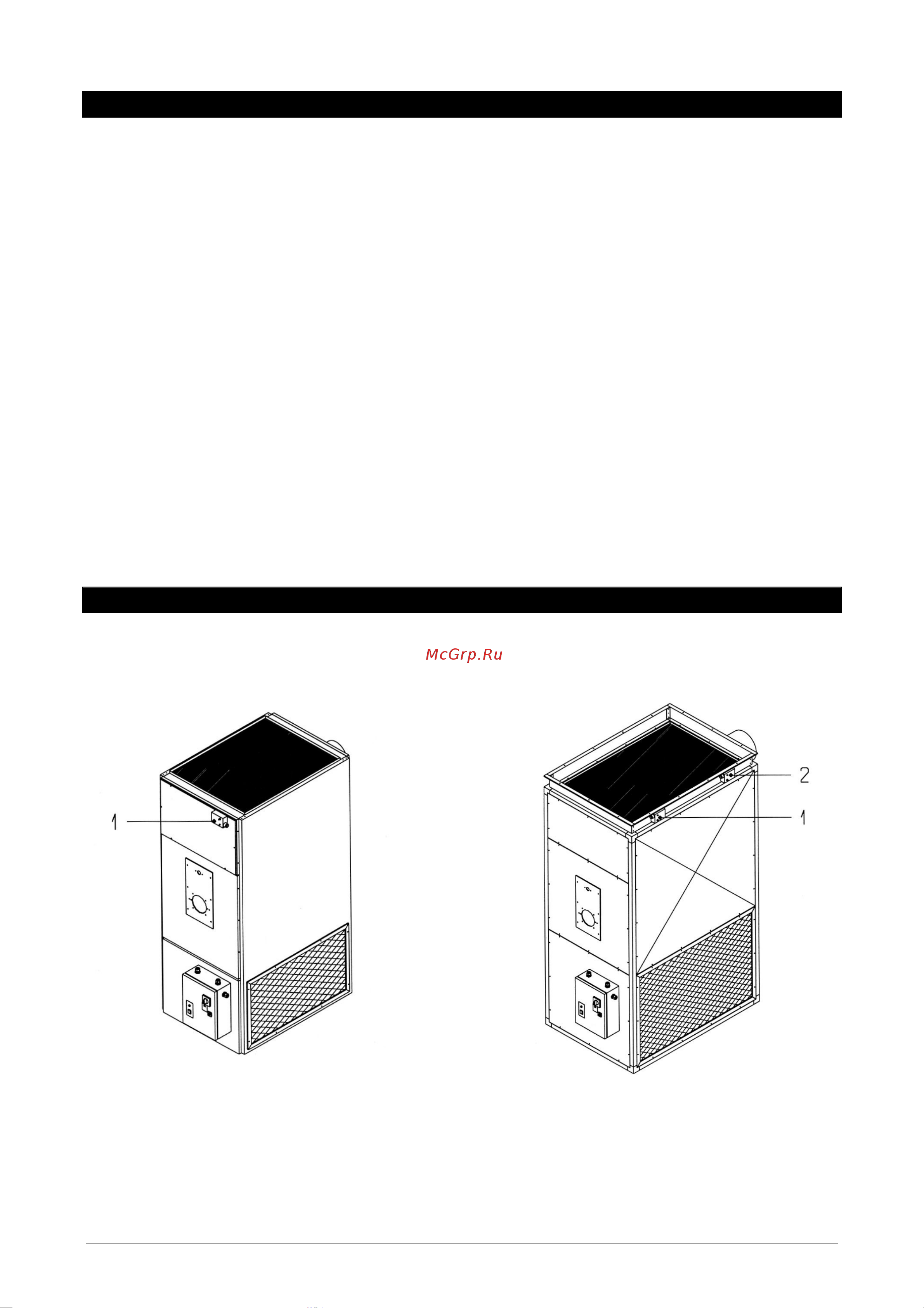

РАСПОЛОЖЕНИЕ ТЕРМОСТАТОВ

Теплогенераторы типа 1÷10, поставляются с уже установленным и подключенным термостатом (-ами).

Тип 1÷4 Тип 5÷10

Обозначения:

1. Сдвоенный термостат FAN-LIMIT.

Подключена функция FAN. Заводская уставка 25 – 35 °C.

Подключена функция LIMIT. Заводская уставка 100°C.

2. Сдвоенный термостат TR

Подключена только функция SICUREZZA (БЕЗОПАСНОСТЬ). Заводская уставка 80°C.
