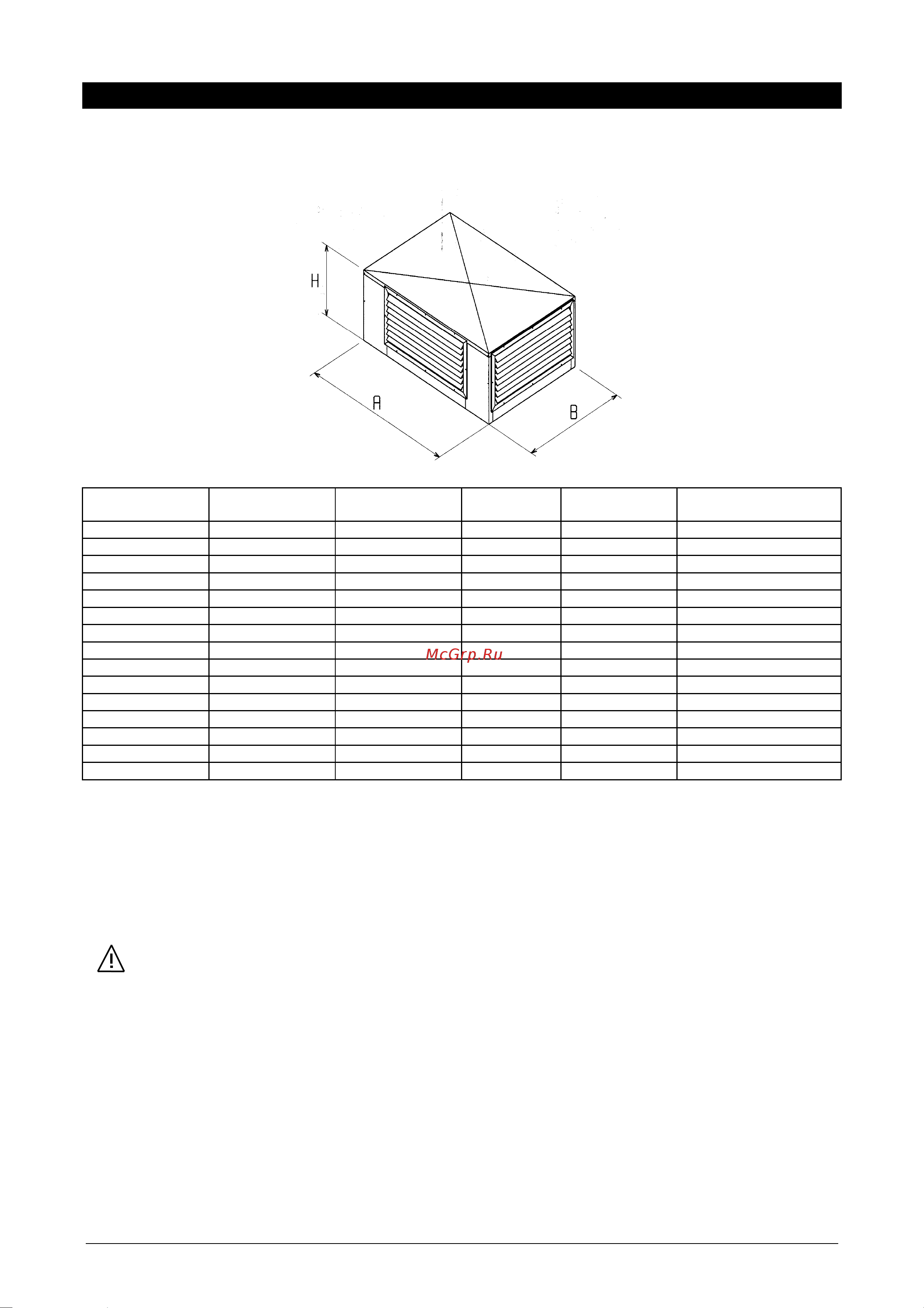

ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ
Если для распределения тёплого воздуха не используется система воздуховодов, теплогенератор оснащают
воздухораспределителем, который поставляется как дополнительная принадлежность. Для обеспечения
оптимального распространения тёплого воздуха необходимо установить теплогенератор у стены или в центре
обогреваемого помещения. Подача тёплого воздуха осуществляется на 3 или на 4 стороны соответственно.
ГАБАРИТНЫЕ РАЗМЕРЫ
Тип
A
B
H
Кол
-
во
отверстий
Размер защитной
решётки
1
540 800 350 4 250 X 400
2
680 890 550 4 600 X 400
3
760 1060 550 4 600 X 400
4
760 1060 550 4 600 X 400
5
900 1300 550 4 800 X 400
6
900 1300 550 4 800 X 400
7
1000 1500 550 4 800 X 400
8
1000 1500 550 4 800 X 400
9
1200 1700 550 4 1000 X 400
10
1200 1700 550 4 1000 X 400
11
1270 2090 550 6 800 X 400
12
1270 2090 550 6 800 X 400
13
1500 2500 550 6 1000 X 400
14
1500 2500 550 6 1000 X 400
15
1500 3500 550 8 1000 X 400
УСТАНОВКА ВОЗДУХОРАСПРЕДЕЛИТЕЛЯ
• Снять упаковку;
• Снять защитную решётку и перекрывающую панель с теплогенератора;
• Установить воздухораспределитель на верхнюю часть теплогенератора и зафиксировать его при помощи
болтов, поставляющихся в комплекте. Для выполнения операции использовать пространство, полученное в
результате снятия защитной решётки и перекрывающей панели;
• Установить защитную решётку выдувного отверстия и перекрывающую панель на прежнее место.
ВНИМАНИЕ!
Не ходить и не становиться на воздухораспределитель!
