Tecnoclima TC 770 DF [20/38] Электрическая схема тип 11 14
![Tecnoclima TCO 390 DF [20/38] Электрическая схема тип 11 14](/views2/1784052/page20/bg14.png)
20

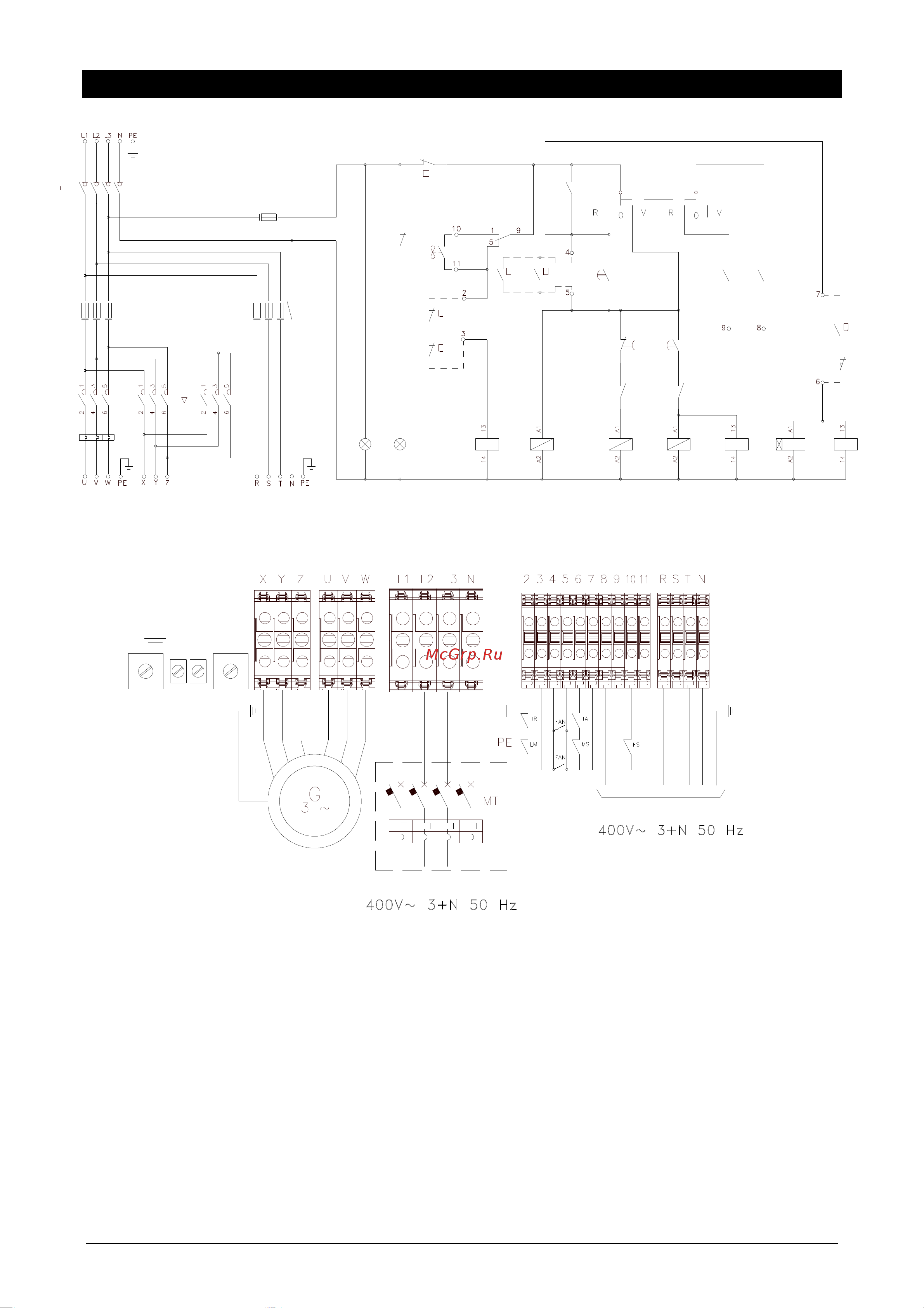

ЭЛЕКТРИЧЕСКАЯ СХЕМА – ТИП 11
÷
÷÷
÷
14
FAN
IG
FV
LV TV SV
RTV
FB
FA
400V~ 3+N 50 Hz
LM
TR
LX
RTV
FS
RF
TV CV CV
LXRTZ
TZFAN
TA
MS
LVLV
SVTV
TVSV RF TZ RTZLVLXT V
КЛЕММНИК ШКАФА УПРАВЛЕНИЯ
Условные обозначения
FAN
LM
TR
TZ
LV
SV
TV
LX
RTV
RTZ
RF
T
Термостат FAN (25-35°C)
Термостат LIMIT (100°C)
Термостат SICUREZZA (уставка 80°C)
Таймер запуска вентилятора
Линейный контактор + пневматический
таймер
Контактор звезда
Контактор треугольник
Реле аварийного отключения горелки
Тепловое реле
Реле запуска горелки
Реле управления датчиком потока
Индикатор наличия напряжения
V
FA
FB
FV
FS
CV
TA*
MS*
IMT*
IG
G
Индикатор аварийного отключения горелки
Предохранитель доп. нагрузок
Предохранитель горелки
Предохранители двигателя вентилятора
Датчик потока для управления вентилятором
Переключатель нагрев/стоп/вентиляция
Комнатный термостат
Огнезащитная микро заслонка (по заказу)
Защитный термомагнитный выключатель
Главный выключатель
Двигатель вентилятора
* Не включено в комплект поставки, монтаж производится установщиком.
УЗЕЛ
ЗАЗЕМЛЕНИЯ
ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ
ПИТАНИЕ ГОРЕЛКИ
ЛИНИЯ ТЕРМОСТАТА
