Инструкция по монтажу
6
RMXS112~160E7V3B
Система Super Multi Plus кондиционирования воздуха
4PW29035-1A

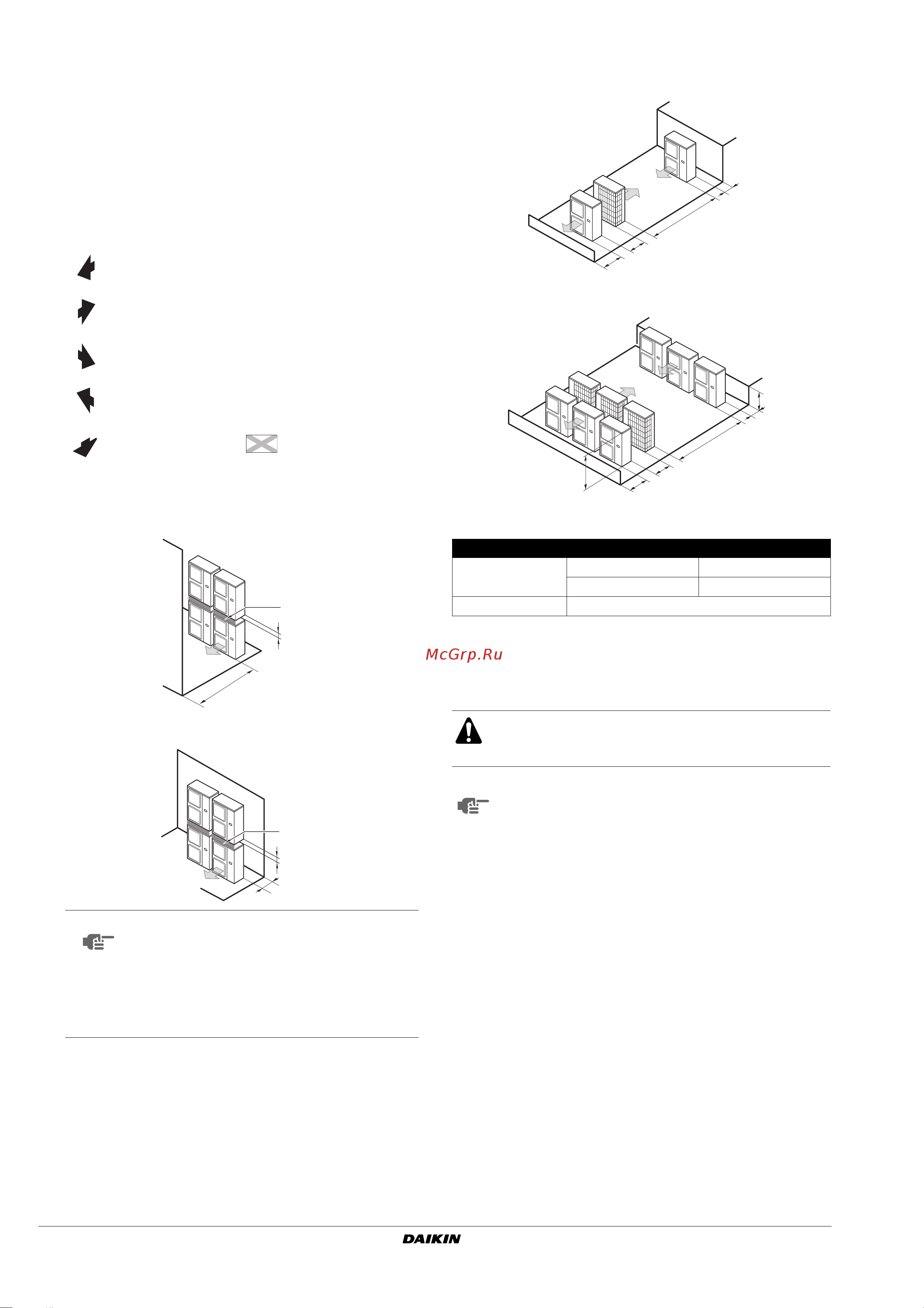

6. Свободное пространство,
необходимое для обслуживания
и монтажа
■ На рисунке 4 показано направление подсоединения
выходных трубопроводов с выходом вперед или выходом
вниз. Числовые значения приведены в мм.
■ При прокладке трубопроводов с выходом вниз оставьте
пространство в ≥250 мм справа от блока.
(A) Если блоки не устанавливаются друг на друга (Смотрите
рисунок 4)
(B) Если блоки устанавливаются друг на друга
1. При наличии препятствия напротив воздуховывода.
2. При наличии препятствия напротив воздухозаборника.
(С) При установке блоков рядами (например, на крыше
здания)
1. В случае установки в один ряд.
2. В случае установки нескольких (двух и более) блоков
в ряды параллельно друг другу.
В приводимой ниже таблице указаны соотношения размеров H,
A и L.
7. Р азмеры труб и допустимая длина
трубопроводов
Препятствие со
стороны забора
воздуха
1 В таких случаях
закройте низ мон-
тажной рамы во избе-
жание повторного
всасывания вы-
брошенного воздуха
Препятствие со
стороны выброса
воздуха
Препятствие с левой
стороны
2 В таких случаях
можно установить
только 2 блока.
Препятствие с правой
стороны
3 В таких случаях по
высоте L1
ограничений нет.
Препятствие с
верхней стороны
Такая ситуация
недопустима
✓ Имеется препятствие
ПРИМЕЧАНИЕ
■ Не устанавливайте блоки друг на друга.
■ Расстояние не менее 100 мм требуется
для проводки дренажного трубопровода
верхнего блока.
■ Уплотните зазор А, чтобы выбрасывае-
мый из блока воздух не мог снова попасть
в него.
≥1
000
100
A
≥300
100
A
L A
L≤H
0<L≤1/2H 250
1/2H<L≤H 300
H<L Установка блоков невозможна
Все работы по прокладке трубопроводов должны
производиться квалифицированным специалистом
с учетом местных и государственных нормативов.
Лицам, выполняющим работы по прокладке труб:
■ После окончания монтажа труб и вакуумирования
системы не забудьте открыть запорный клапан
(запуск системы с закрытым клапаном может
привести к поломке компрессора).
■ Выпускать хладагент в атмосферу запрещено.
Сливайте хладагент в соответствии с дейст-
вующим законодательством, регулирующим слив
и утилизацию фреонсодержащих веществ.
■ Не пользуйтесь флюсом при пайке трубопроводов
хладагента.
Для пайки используйте присадочный метал на
основе фосфорной меди (BCuP), для которого не
нужен флюс
(использование хлористых флюсов может
вызвать ржавление труб, а если в них содержатся
фтористые соединения, может произойти разру-
шение смазочных составляющих хладагента, что
негативно повлияет на весь трубопровод).
≥1
000
≥2
00
≥2
000
≥100
≥1500
≥600
≥3000
A
H
L
