Инструкция по монтажу
16
RMXS112~160E7V3B
Система Super Multi Plus кондиционирования воздуха
4PW29035-1A
10.2. Рекомендации по монтажу электропроводки
■ Перед тем, как открыть доступ к электрическим
контактам, обесточьте линию.
■ Используйте только медные провода.
■ Проводка между внутренним и наружным блоком должна
быть рассчитана на 230 В.
■ Не включайте основной выключатель до окончания всех
электромонтажных работ.
Расстояние между контактами главного выключателя на
всех выводах должно составлять не менее 3 мм.
■ Не допускайте пережатия пучка кабелей в блоке.
■ Не допускайте, чтобы электрические кабели касались
трубопроводов (особенно трубопровода высокого
давления).
■ Фиксируйте электропроводку зажимами как показано на
рисунке 10, чтобы она не вступала в контакт с трубами,
особенно на стороне высокого давления.
Проследите за тем, чтобы на разъемы клемм не
оказывалось внешние давление.
■ Устанавливая предохранитель утечки на землю, убедитесь
в том, что он совместим с инвертором (устойчив к электри-
ческому шуму высокой частоты). Это позволит избежать
ложных срабатываний предохранителя.
■ Поскольку блок оборудован инвертором, установка фазо-
компенсаторного конденсатора не только ухудшит коэффи-
циент мощности, но и может стать причиной ненормального
нагрева конденсатора из-за высокочастотных волн.
Поэтому не устанавливайте фазокомпенсаторный
конденсатор.
■ При проведении электромонтажных работ руководст-
вуйтесь электрической схемой.
■ Всегда подключайте заземление. (Заземление должно
соответствовать местным нормативам.)
■ Не подключайте провода заземления к газовым и канали-
зационным трубам, мачтам освещения и к заземлению
телефонных линий.
•В случае утечки из труб с легковоспламеняющимся
газом может произойти пожар или взрыв.
• Канализационные трубы не дают заземляющего
эффекта, если они изготовлены из твердого пластика.
• Проводка заземления телефонных линий и мачты
освещения в результате значительного увеличения
электрического потенциала станут наиболее вероятным
объектом попадания молнии, что несет в себе
серьезную опасность.
■ В блоке используется инвертор, в результате чего возни-
кает шум, который необходимо подавлять во избежание
создания помех работе других устройств. В результате
утечки тока на внешнем корпусе блока может скапли-
ваться электрический заряд, который необходимо
отводить с помощью заземления.
10.3. Пример подключения проводки системы
(Смотрите рисунок 9)
10.4. Подключение провода силового
электропитания и проводов управления
■ Пропустите провод силового электропитания (включая
провод заземления) через порт для подключения питания
спереди, сбоку или сзади наружного блока.
■ Пропустите провода управления через порт для
подключения кабелей, порт вывода труб или выбивное
отверстие спереди, сбоку или сзади наружного блока.
(Смотрите рисунок 10).
Меры предосторожности при освобождении выбивных
отверстий
■ Чтобы пробить выбивное отверстие, ударьте по нему
молотком.
■ После освобождения выбивных отверстий мы рекомендуем
покрасить их края и прилегающие участки восстанови-
тельной краской во избежание ржавления.
■ Проводя через выбивные отверстия электрические
провода, удалите из отверстий все заусенцы и оберните
провода защитной лентой во избежание повреждения.
■ При наличии вероятности проникновения в систему через
выбивные отверстия мелких животных заткните отверстия
упаковочным материалом (готовится на месте).
1 Питание
2 Предохранитель утечки на землю
3 Размыкатель по перенапряжению выключателя ответвлений
(предохранитель)
4 Земля
5 Блок-обеспечитель разветвления
A Сзади
B Сбоку
C Спереди
1 Клеммная колодка силового электропитания (X1M)
2 Кабели управления, соединяющие блоки
3 Силовой кабель с проводом заземления (обеспечьте
достаточное расстояние между силовым кабелем и
кабелями управления).
4 Хомут (приобретается на внутреннем рынке)
5 Монтажная пластина запорного вентиля
6 Силовой кабель
7 Кабель заземления (желто-зеленый). Проследите за тем,
чтобы кабель заземления был длиннее силового кабеля. Это
необходимо для того, чтобы в случае натяжения кабель
заземления отсоединился последним.
8 Зафиксируйте кабели управления с помощью хомут
9 Клеммная колодка управления (X2M)

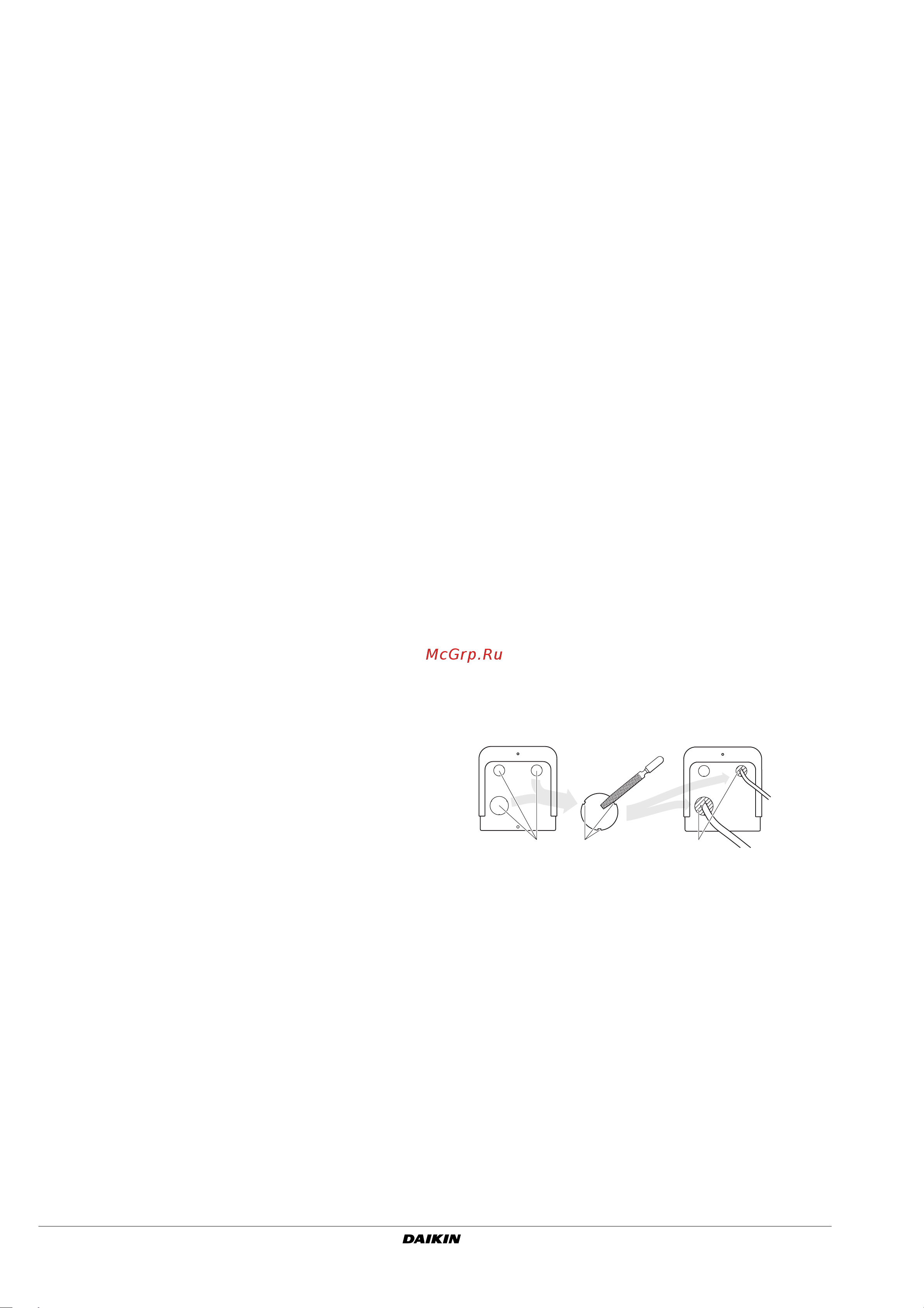

1 Выбивное отверстие
2 Заусенец
3 Упаковочные материалы
2
3
1
