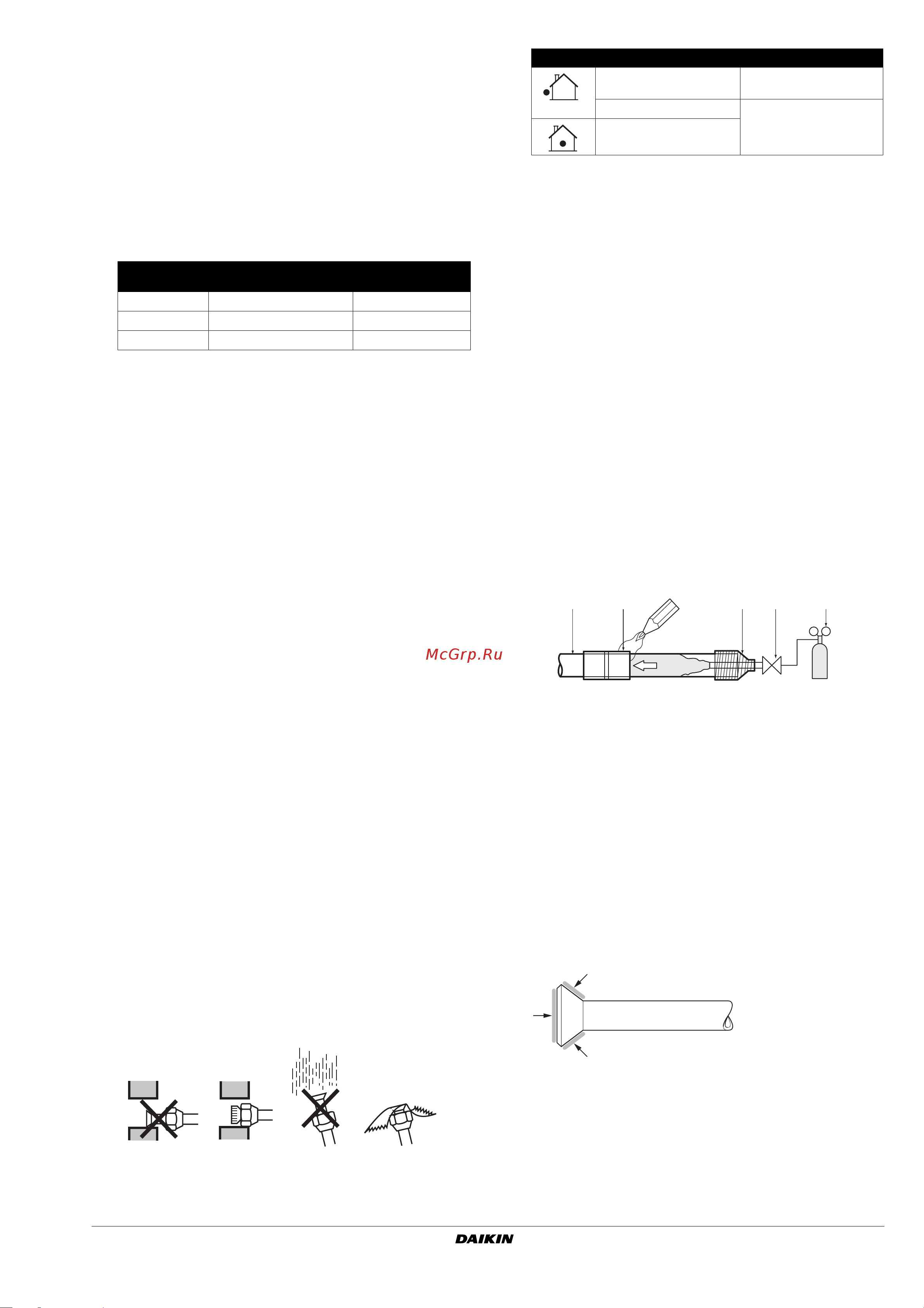

Daikin RMXS112E7V3B [11/30] Рекомендации по монтажу труб хладагента
![Daikin RMXS112E7V3B [11/30] Рекомендации по монтажу труб хладагента](/views2/1785827/page11/bgb.png)
RMXS112~160E7V3B
Система Super Multi Plus кондиционирования воздуха
4PW29035-1A
Инструкция по монтажу
7
7. 1. Выбор материала трубопровода
■ Загрязнение внутренних поверхностей труб (включая
масла) должно быть ≤30 мг/10 м.
■ Материал труб: медь, подвергнутая фосфорнокислой
антиокислительной обработке для хладагента.
■ Степень твердости: используйте трубы, степень твердости
которых соотносится с их диаметром как показано
в таблице ниже.
■ Толщина труб в контуре хладагента должна соответст-
вовать местным и общегосударственным нормативам.
Минимальная толщина труб под хладагент R410A опреде-
ляется по приведенной ниже таблице.
O = отпущенный
1/2Т = средней твердости
■ Проследите за тем, чтобы используемые соединительные
элементы соответствовали выбранным трубопроводам.
■ При невозможности использования труб необходимых
размеров (дюймовых размеров) допускается использо-
вание труб других диаметров (миллиметровых размеров)
с учетом следующих рекомендаций:
■ подбирайте диаметр трубы так, чтобы он максимально
соответствовал необходимому.
■ в местах стыковки труб дюймовых и миллиметровых
диаметров используйте соответствующие переходники
(приобретаются на внутреннем рынке).
8. Рекомендации по монтажу труб
хладагента
■ Не допускайте участия в цикле охлаждения никаких других
веществ – воздуха и т.д. – кроме специально
предназначенного для этого хладагента. В случае утечки
пара хладагента во время работы с блоком помещение
необходимо сразу же тщательно проветрить.
■ Для дозаправки используйте только хладагент R410A.
Инструменты для монтажа:
При монтаже следует применять только те приспособления,
которые специально предназначены для работы
с хладагентом R410A (заправочный рукав с манометром и
т.п.), рассчитаны на необходимое давление и исключают
попадание в трубопровод посторонних веществ (например,
минеральных масел и влаги).
Вакуумный насос:
Используйте двухступенчатый вакуумный насос с обратным
клапаном.
Следите за тем, чтобы вакуумное масло не попадало
в систему, когда насос не работает.
Используйте вакуумный насос, способный вакуумировать
до –100,7 кПа (5 торр, –755 мм. рт.ст.).
■ Во избежание попадания в трубопровод грязи, жидкости и
пыли зажмите свободные концы труб или заклейте их
липкой лентой.
Обратите особое внимание на места прохождения труб
через стены.
■ Инструкции по работе с запорными вентилями см.
в разделе "9.3. Как использовать запорный вентиль" на
странице 9.
■ Используйте только те накидные гайки, которые входят
в комплект поставки блока. Использование других
накидных гаек может привести к утечке хладагента.
■ При подсоединении поставляемого с блоком газового
патрубка обязательно используйте прилагаемую медную
прокладку. См. абзац "9. Трубопровод хладагента" на
странице 8.
8.1. Рекомендации по пайке
■ При пайке трубы необходимо продувать азотом.
Пайка без азотной продувки или без накачки азота
в трубопровод приведет к образованию обширной оксиди-
рованной пленки на внутренней поверхности труб, что
негативно повлияет на работу вентилей и компрессоров
охлаждающей системы.
■ При пайке с азотной продувкой азот должен подаваться
в трубопровод под давлением 0,02 МПа (этого достаточно,
чтобы он начал выступать на поверхность), при этом
необходимо установить редукционный клапан.
8.2. Рекомендации по работе с соединениями
с накидными гайками
■ Параметры обработки раструбной части смотрите
в таблице ниже.
■ Перед затяжкой накидных гаек нанесите на внутреннюю и
наружную поверхности развальцовки эфир хладагента или
эфирное масло, а затем сначала наживите гайки рукой на
три-четыре оборота.
■ Для ослабления накидной гайки всегда пользуйтесь двумя
гаечными ключами одновременно. При соединении труб
для затяжки накидных гаек всегда используйте
одновременно обычный гаечный и динамометрический
ключи.
Ø трубы
Степень твердости
материала трубы
Минимальная
толщина t (мм)
6,4 / 9,5 / 12,7 O 0,80
15,9 O 1
19,1 1/2Т 1
Длительность монтажа Способ защиты
Более месяца
Пережатие
трубопровода
Менее месяца
Пережатие или
заклеивание
трубопровода
Независимо от
длительности
1 Трубопровод хладагента
2 Спаеваемые детали
3 Изолирующая обмотка
4 Ручной клапан
5 Редукционный клапан
6 Азот
12 345
6
6
