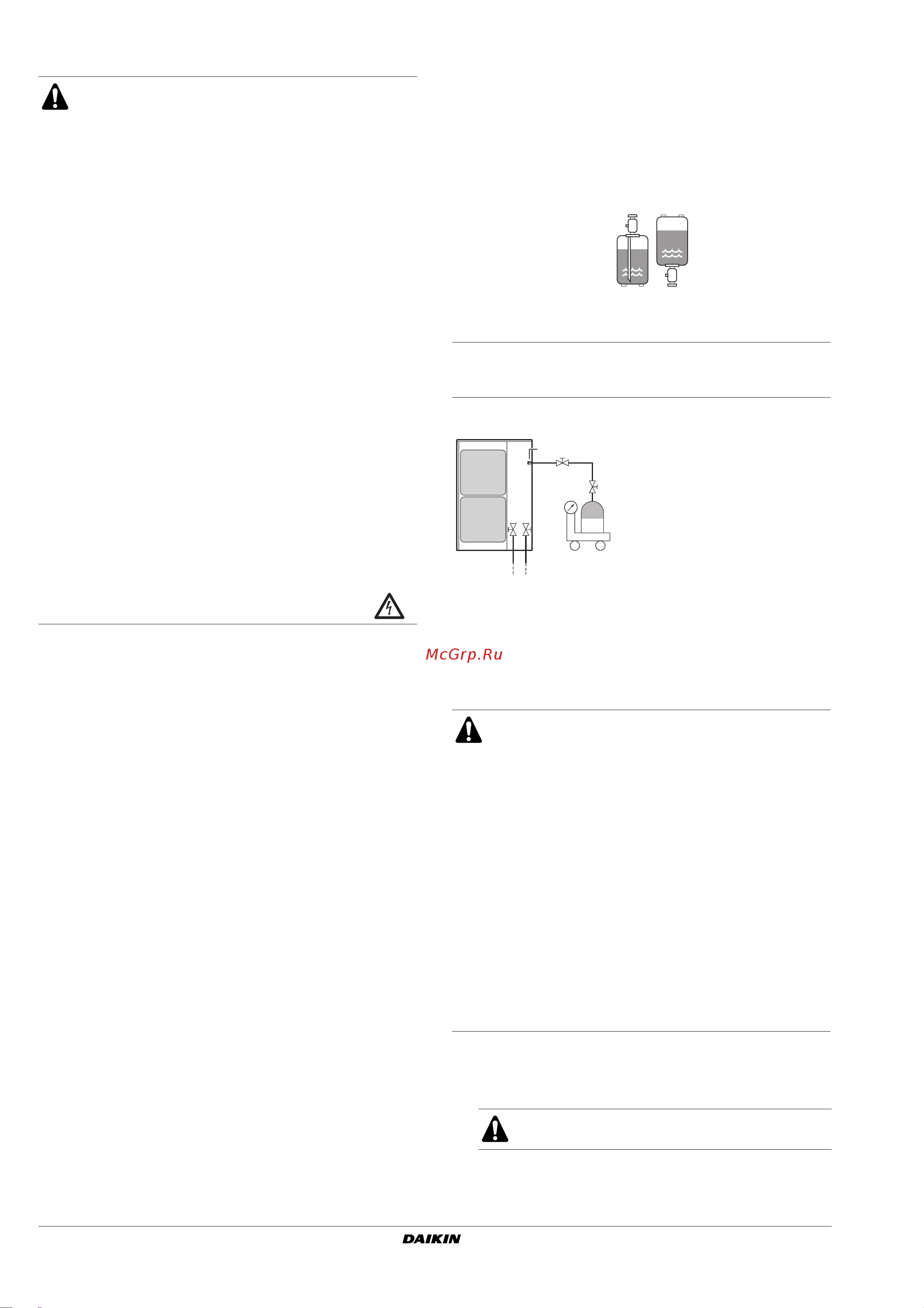

9.9. Дополнительная заправка хладагента
См. рисунок 6.
Во избежание поломки компрессора не заправляйте
холодильный агент сверх указанного количества.
■ Наружные блоки заправляются хладагентом на заводе,
однако в зависимости от размера и длины труб некоторым
системам требуется дозаправка. Смотрите «Как
рассчитать количество хладагента для дозаправки»
в разделе "9.7. Пример соединения" на странице 10.
■ В случае возникновения необходимости в повторной
заправке смотрите паспортную табличку агрегата.
В паспортной табличке указан тип хладагента и его
необходимое количество.
Меры предосторожности при дозаправке хладагента R410A
Заправляйте только указанное количество хладагента
в жидком состоянии через трубопровод жидкого хладагента.
Поскольку данный хладагент является хладагентом смешан-
ного типа, его добавление в газообразном состоянии может
привести к изменению его состава, что будет препятствовать
нормальной работе системы.
■ Перед заправкой проверьте, оснащён ли цилиндр хлад-
агента сифонной трубкой.
9.10. 3 процедуры добавления хладагента
Процедура 1: Добавление хладагента с помощью
функции автоматический заправки хладагента
(рекомендуется)
Как подсоединить резервуар?
Когда будет подсоединён резервуар с хладагентом и выполнены
указанные действия, нужное количество хладагента будет
заправлено в систему. После заправки система автоматически
остановится. Хладагент необходимо заправлять в соответствии
с процедурой, описанной ниже.
Процедура автоматической заправки хладагента
1 Полностью откройте запорные клапаны контуров
газообразного и жидкого хладагентов.
■ Хладагент не следует заправлять до тех пор, пока
не будет проведена вся электропроводка по
месту.
■ Заправку хладагента можно производить только
после проверки системы на утечку и ее
вакуумирования (см. выше).
■ При дозаправке системы необходимо учитывать,
что превышение максимально допустимого
количества холодильного агента может привести
к гидравлическому удару.
■ Запрещается производить дозаправку системы
не подходящими для нее хладагентами и
маслами, это может привести к поломке оборудо-
вания, поэтому проводите заправку только соот-
ветствующим холодильным агентом (R410A).
■ Емкости с холодильным агентом открывайте
медленно.
■ Всегда при дозаправке используйте резиновые
перчатки и очки для защиты глаз.
■ Перед началом операций технического обслужи-
вания, проведение которых требует вскрытия
системы циркуляции хладагента, хладагент
должен быть откачен в соответствии с местными
правилами.
■ Не пользуйтесь функцией автоматической
заправки хладагента во время работы
с внутренними агрегатами.
Когда используется функция автоматической
заправки хладагента, внутренние агрегаты
работают автоматически, как и наружный агрегат.
■ Когда питание включено, закрывайте
переднюю панель, уходя от агрегата.
1 Редукционный клапан
2 Азот
3 Резервуар
4 Сифонная система
5 Измерительный прибор
6 Вакуумный насос
7 Клапан А
8 Запорный клапан в контуре газообразного хладагента
9 Наружный блок
10 Запорный клапан в контуре жидкого хладагента
11 Внутренний блок
12 Сервисный порт запорного клапана
13 Заправочный шланг
14 Блок-обеспечитель разветвления
Заправка жидкого
хладагента с помощью
цилиндра в верти-
кальном положении.
Заправка жидкого
хладагента с помощью
цилиндра в пере-
вёрнутом положении.
ПРЕДОСТЕРЕЖЕНИЕ
■ Не забудьте, что питание нужно включить за
6 часов до начала работы. Это необходимо для
того, чтобы электронагреватель прогрел картер.
■ При добавлении 3 кг хладагента при температуре
наружного воздуха около 30°C автоматическая
заправка займёт около 30 минут. Длительность
заправки зависит от количества заправляемого
хладагента и температуры наружного воздуха.
■ Автоматическая заправка хладагента
НЕВОЗМОЖНА, если превышены следующие
ограничения:
■ Температура наружного воздуха: 0°C ~43°C по
сухому термометру
■ Температура в помещении: 20°C ~32°C по
сухому термометру
■ Производительность внутреннего блока:
50%~130%
Обратите внимание — клапан А должен быть
закрыт!
3
6
7
12
4
5
1 Запорный клапан в контуре
жидкого хладагента
2 Запорный клапан в контуре
газообразного хладагента
3 К внутреннему агрегату
4 Сервисный порт для
дозаправки хладагента
5 Клапан А
6 Резервуар с R410A
7 Измерительный прибор
