Daikin AZER6DAISL01S2 [4/24] Specifications and device elements
![Daikin AZER6DAISL01S2 [4/24] Specifications and device elements](/views2/1785731/page4/bg4.png)
4
ES
EN
FR
IT
PT
DE

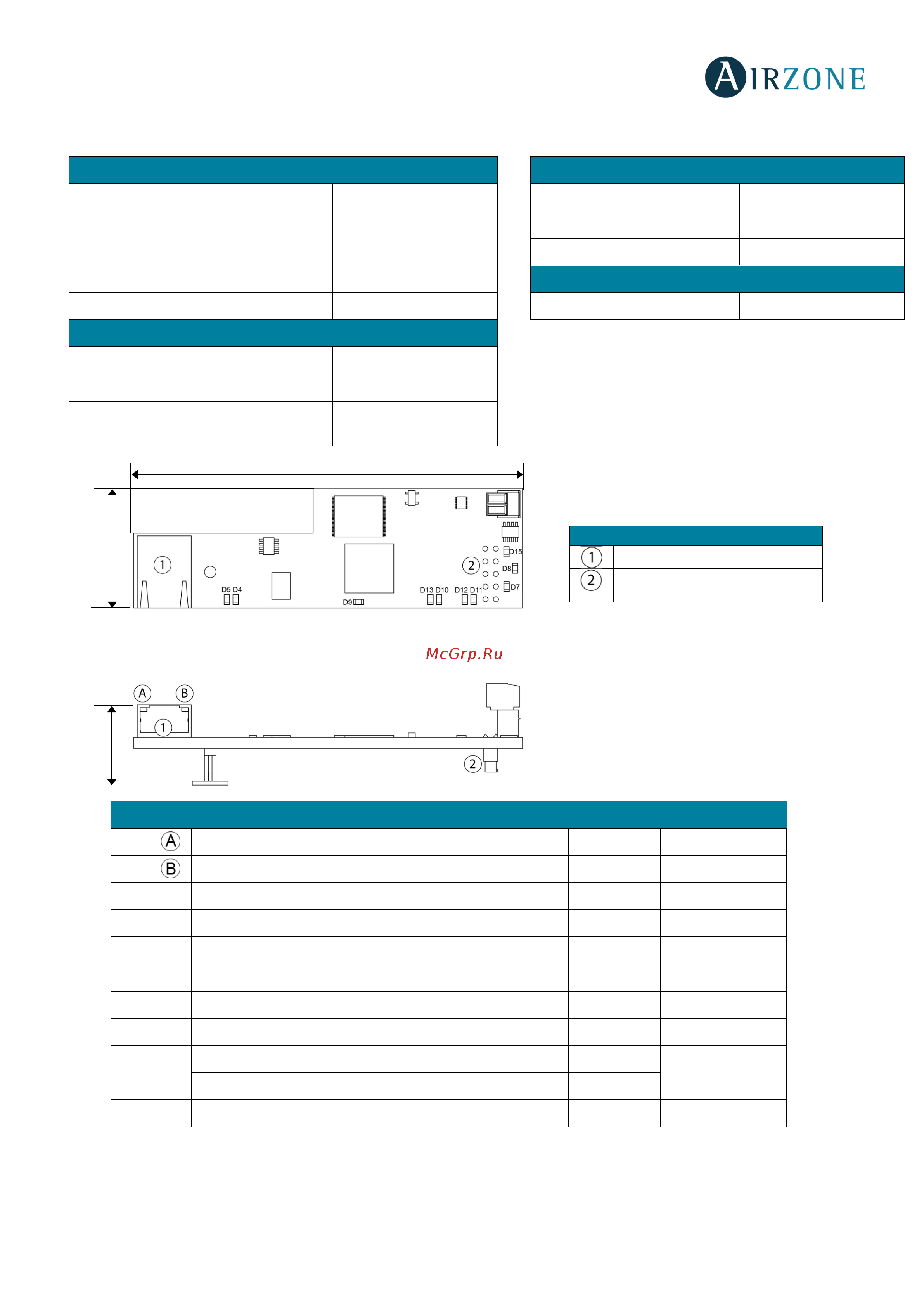

SPECIFICATIONS AND DEVICE ELEMENTS
Power supply and consumption
Ethernet
Type of power supply
Vac
Type of cable
UTP cat 6
V máx.
12 V supplied from the
Control Board
Standard T568B
IP address by default
DHCP
I máx.
200 mA Mehanical aspects
Maximum consumption
1.8 W
Dimensions (WxHxD)
130x40x39.5 mm
Operative temperatures
Storage
-20 to 70 °C
Operation
0 to 50°C
Operating humidity range
5 to 90%
(non-condensing)
W
H
D
Meaning
D5
Ethernet connected
Blinking
Green
D4
Ethernet activity
Blinking
Yellow
D7
Data transmission from automation Blinking
Red
D8
Data reception from automation bus Blinking
Green
D9
Microswitch performance
Blinking
Green
D10
Connected to the Internet
Blinking
Green
D11
Network data transmission
Blinking
Red
D12
Network data reception
Blinking
Green
D13
Configured as IP address through DHCP On
Red
Configured as Fixed IP address Off
D15
Power supply Solid Red
Meaning
Ethernet
Automation bus
