8 | Конфигурирование
Руководство по применению для установщика
145
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12

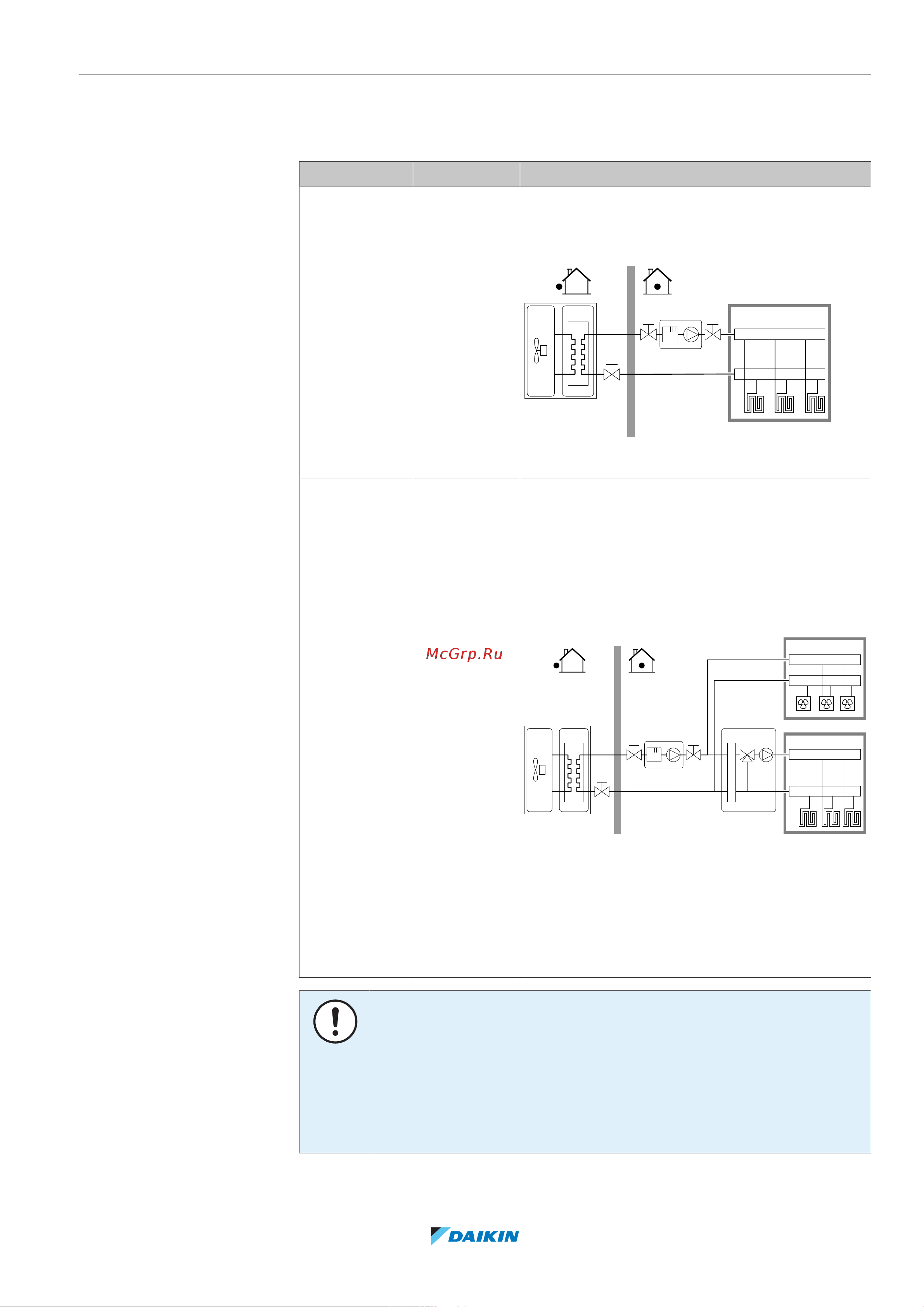

Количество зон
Вода на выходе системы может подаваться в максимум 2 зоны температуры
воды. При конфигурации должно быть задано количество зон воды.
# Код Описание
[4.4] [7‑02] ▪ 0: Одна зона
Только одна зона температуры воды на
выходе:
a
a Основная зона температуры воды на выходе
[4.4] [7‑02] ▪ 1: Две зоны
Две зоны температуры воды на выходе.
Основная зона температуры воды на выходе
состоит из нагревательных приборов с более
высокой нагрузкой и станции смешивания
для получения требуемой температуры воды
на выходе. При нагреве:
b
c
a
a Дополнительная зона температуры воды на
выходе: самая высокая температура
b Основная зона температуры воды на выходе:
самая низкая температура
c Станция смешивания
ПРИМЕЧАНИЕ
Если НЕ выполнить конфигурирование следующим образом, то это может
привести к повреждению нагревательных приборов. Если имеются 2 зоны,
важно, чтобы в режиме нагрева:
▪ зона с самой низкой температурой воды была сконфигурирована в качестве
основной, а
▪ зона с самой высокой температурой воды— в качестве дополнительной.
