8 | Конфигурирование
Руководство по применению для установщика
148
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
# Код Описание
[4.6] [E‑02] Тип блока:
▪ 0 Реверсивный
▪ 1 Только нагрев
Ограничение насоса
Ограничение скорости насоса [9‑0D] определяет максимальную скорость
насоса. При нормальных условиях используемая по умолчанию настройка НЕ
должна изменяться. Ограничение скорости насоса отменяется, когда расход
ниже минимального значения (ошибка 7H).
# Код Описание
[4.7] [9-0D] Ограничение насоса:
▪ 0: Нет ограничений
▪ 1~4: Стандартное ограничение. Ограничение
применяется при любых условиях.
Требуемое управление разностью
температур и комфорт НЕ гарантируются.
▪ 5~8: Ограничение при отсутствии приводов.
Ограничение скорости насоса применяется,
когда отсутствует выход нагрева. При
наличии выхода нагрева скорость насоса
определяется только разностью температур
в соответствии с требуемой
производительностью. Для этого диапазона
ограничения возможна разность температур
и гарантируется комфорт.

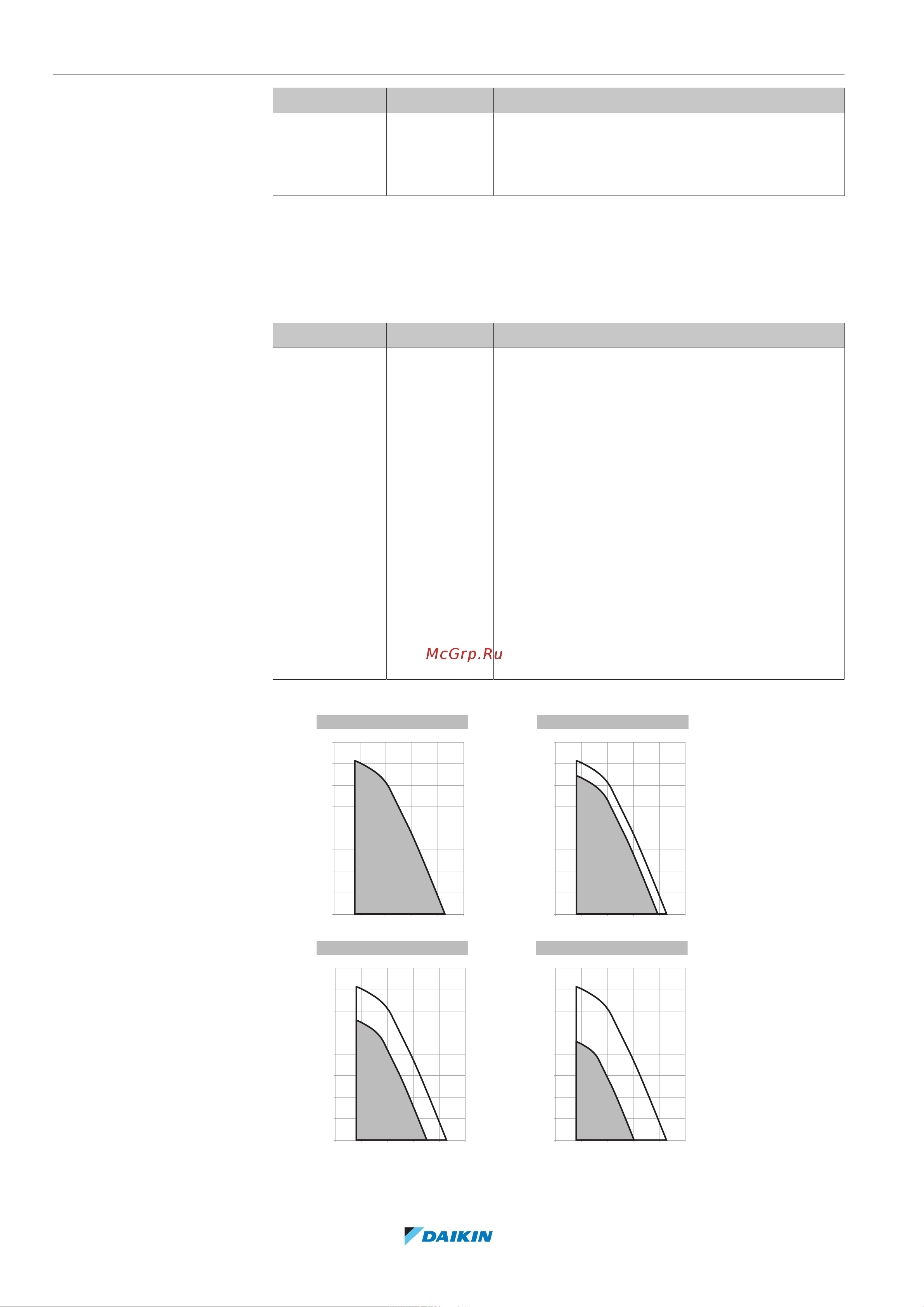

Максимальные значения зависят от типа блока:
[9-0D]=0 [9-0D]=5
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
[9-0D]=6 [9-0D]=7
