11 | Техническое и иное обслуживание
Руководство по применению для установщика
200
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
11.4 Перечень проверок для ежегодного техобслуживания
внутреннего блока
Не реже, чем раз в год необходимо проверять следующее:
▪ Давление воды
▪ Магнитный фильтр/пылеотделитель
▪ Клапан сброса давления воды
▪ Клапан сброса давления резервуара горячей воды бытового потребления
▪ Распределительная коробка
Давление воды
Давление воды поддерживается на уровне, превышающем 1 бар. Если оно
ниже, добавьте воду.

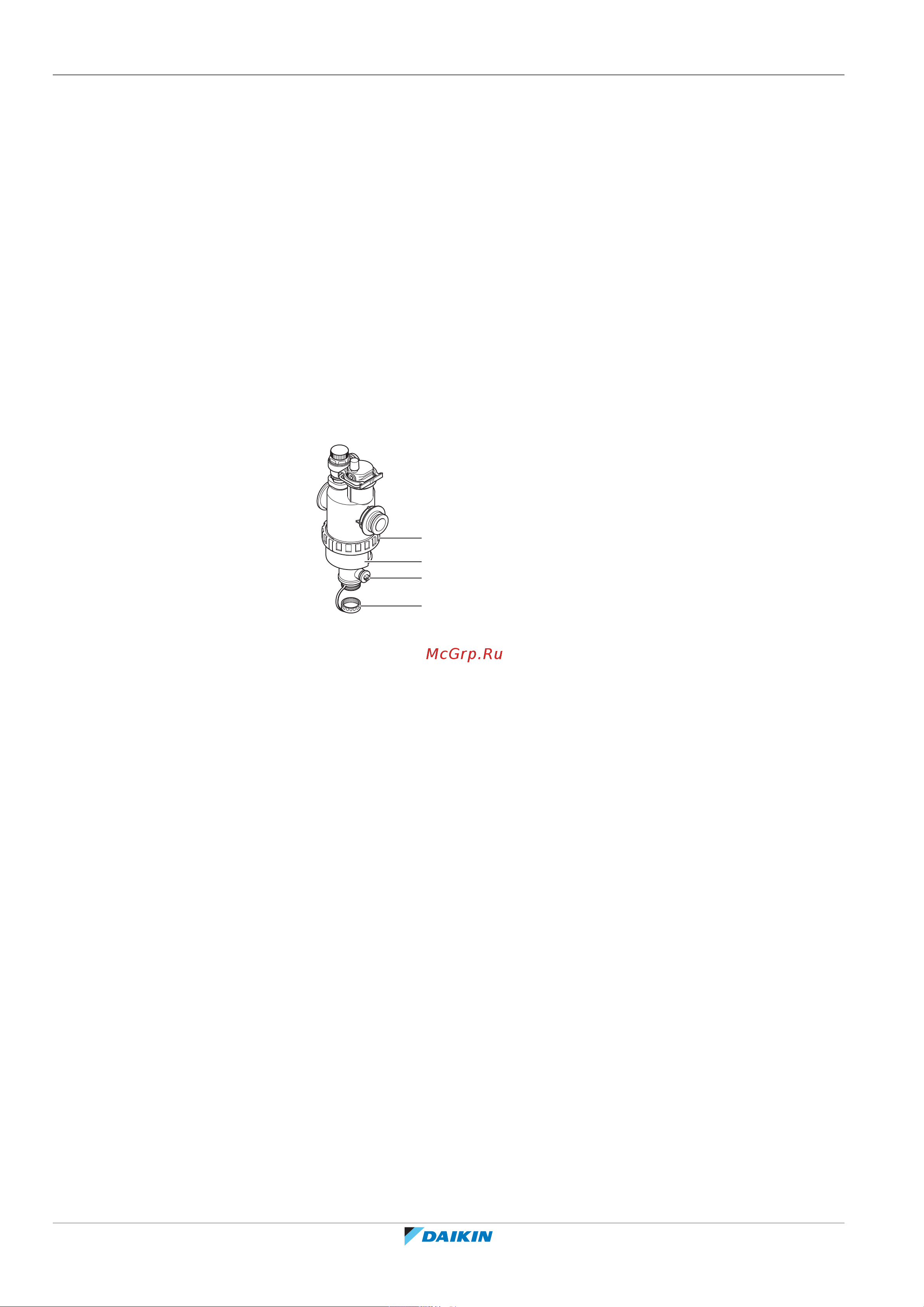

Магнитный фильтр/пылеотделитель
b
a
c
d
a Резьбовое соединение
b Магнитный стакан
c Дренажный клапан
d Сливная крышка
Ежегодное техническое обслуживание магнитного фильтра/отделителя
загрязнений включает:
▪ Проверка затяжки резьбового соединения между двумя частями
магнитного фильтра/отделителя загрязнений (a).
▪ Опорожнение отделителя загрязнений в следующем порядке:
1 Снимите магнитный стакан (b).
2 Отвинтите сливную крышку (d).
3 Подсоедините сливной шланг снизу фильтра для воды так, чтобы воду и
загрязнения можно было собрать в подходящей емкости (бутылка,
раковина...).
4 Откройте сливной клапан на пару секунд (c).
Результат: Вытекает вода с загрязнениями.
5 Закройте сливной клапан.
6 Завинтите сливную крышку на место.
7 Закрепите магнитный стакан.
8 Проверьте давление в контуре воды. При необходимости добавьте воды.
