7 | Монтаж
Руководство по применению для установщика
83
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Типовая последовательность действий
Подсоединение трубопровода воды обычно включает следующие этапы.
1 Присоединение трубопроводов воды к наружному агрегату.
2 Подсоединение сливного шланга к сливу.
3 Заполнение контура воды.
4 Заполнение резервуара горячей воды бытового потребления.
5 Изоляция трубопровода воды.
7.5.2 Меры предосторожности при подсоединении трубопровода воды
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и требованиями, изложенными в
указанных далее разделах:
▪ Общие правила техники безопасности
▪ Подготовка
7.5.3 Для соединения трубопроводов воды
ПРИМЕЧАНИЕ
При подключении установленных по месту трубопроводов НЕ прикладывайте к
ним чрезмерных усилий и следите, чтобы у них не было перекосов. Деформация
труб может стать причиной неправильной работы агрегата.
Наружный агрегат
c
b
a
a
d
c

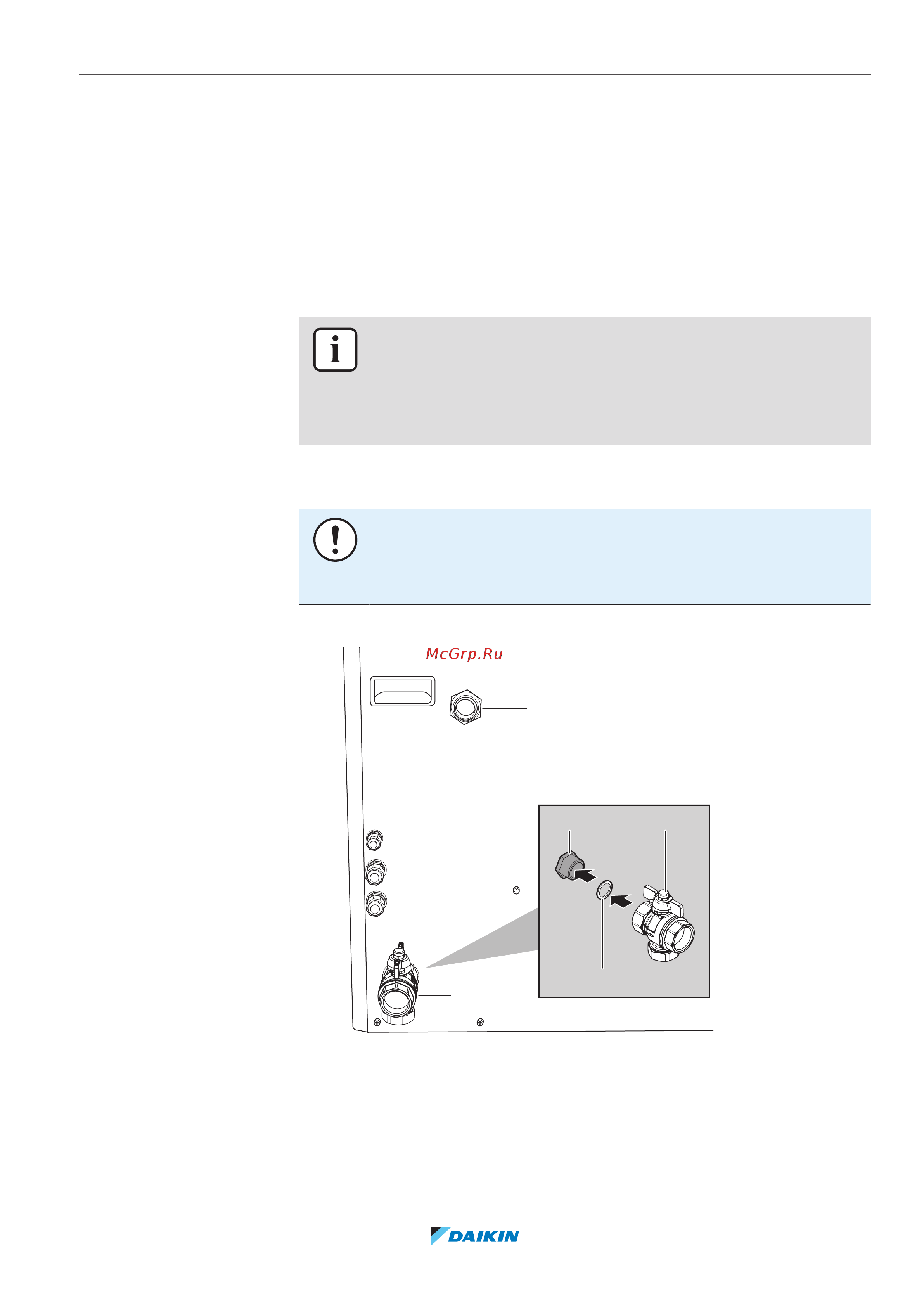

a ВПУСК воды (штуцер с внешней резьбой 1")
b ВЫПУСК воды (штуцер с внешней резьбой 1")
c Запорный клапан со встроенным фильтром (поставляется в составе
принадлежностей) (с 2 соединениями с внутренней резьбой1")
d Кольцевое уплотнение
