7 | Монтаж
Руководство по применению для установщика
81
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
2×
a
a Опция: Если вы хотите зафиксировать агрегат на стене с внутренней стороны
агрегата, предусмотрите дополнительную резьбовую заглушку.

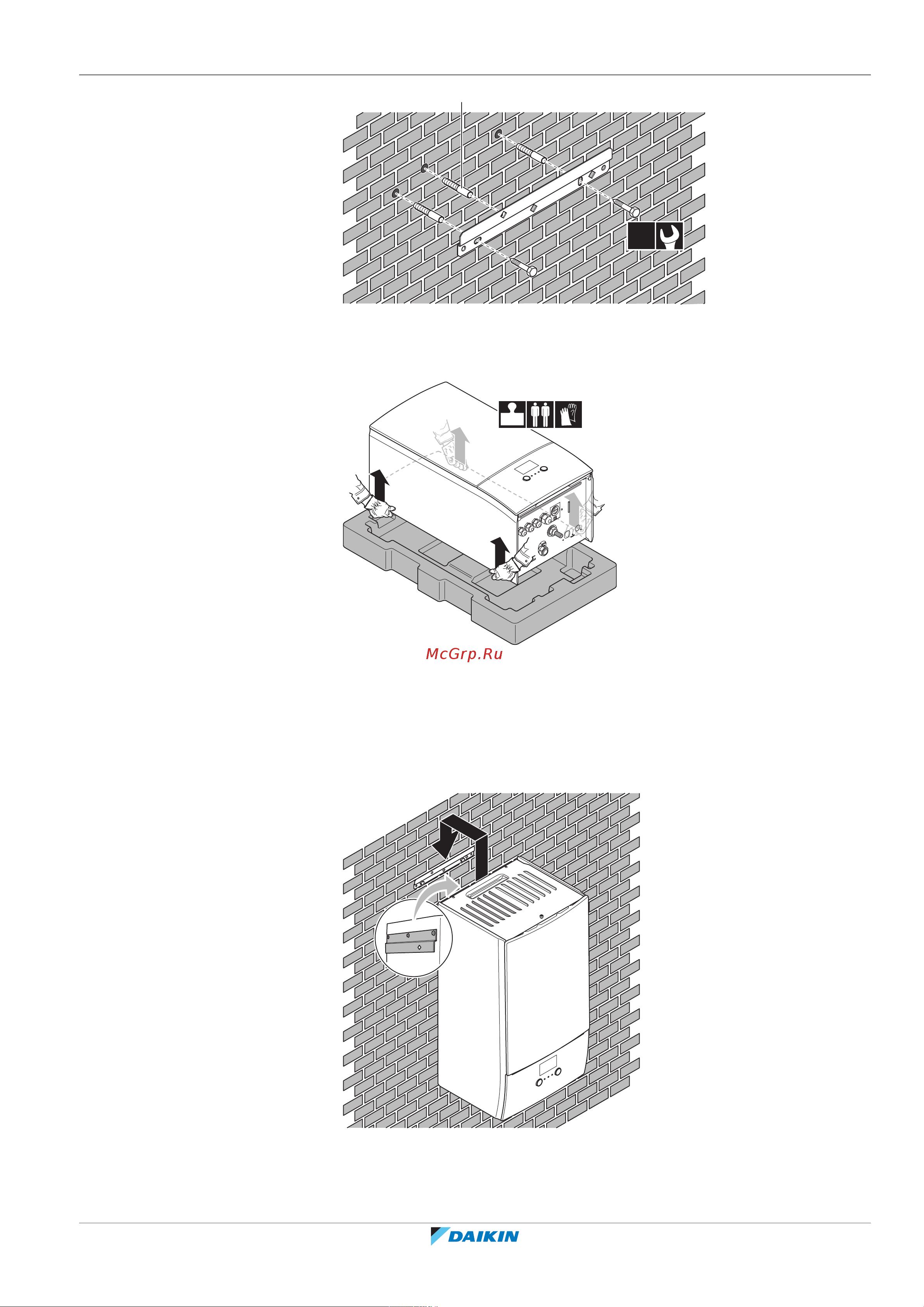

2 Поднимите агрегат.
42 kg
3 Закрепите агрегат на стенном кронштейне:
▪ Наклоните верх агрегата к стене в месте установки стенного
кронштейна.
▪ Установите кронштейн на заднюю сторону агрегата над стенным
кронштейном. Позаботьтесь о том, чтобы агрегат был закреплен
надлежащим образом.
4 Опция: Если вы хотите зафиксировать агрегат на стене с внутренней
стороны агрегата:
