LOKALIZACJA I WYMAGANIA MONTAŻOWE
Miejsce lokalizacji urządzenia powinno być ustalone przez projektanta instalacji albo przez inną
kompetentną osobę. Powinno się wziąć pod uwagę wymagania techniczne, obowiązujące normy
i regulacje wymagające odpowiednich pozwoleń (dotyczące np. budynku, architektury, przepisów
przeciwpożarowych, ochrony środowiska). Przed zamontowaniem instalacji zaleca się zapoznanie
z wszystkimi niezbędnymi wymaganiami i pozwoleniami wydanymi dla przedmiotowej instalacji.
Aby urządzenie zostało poprawnie zainstalowane należy:
• umieścić urządzenie na wypoziomowanym podłożu o odpowiedniej wytrzymałości,
• zapewnić stabilne i pewne mocowanie, które uniemożliwiałoby przenoszenie drgań na podłoże
oraz sąsiednie przegrody budowlane,
• zwrócić uwagę na wymagane w Instrukcji odległości, aby zapewnić wolną przestrzeń,
niezbędną do prawidłowego przepływu powietrza, czyszczenia, konserwacji i naprawy
urządzenia,
• zapewnić łatwy dostęp do podłączenia instalacji hydraulicznej i elektrycznej.
Aby poprawnie rozmieścić urządzenia należy posługiwać się danymi w odniesionymi do
minimalnej prędkości.

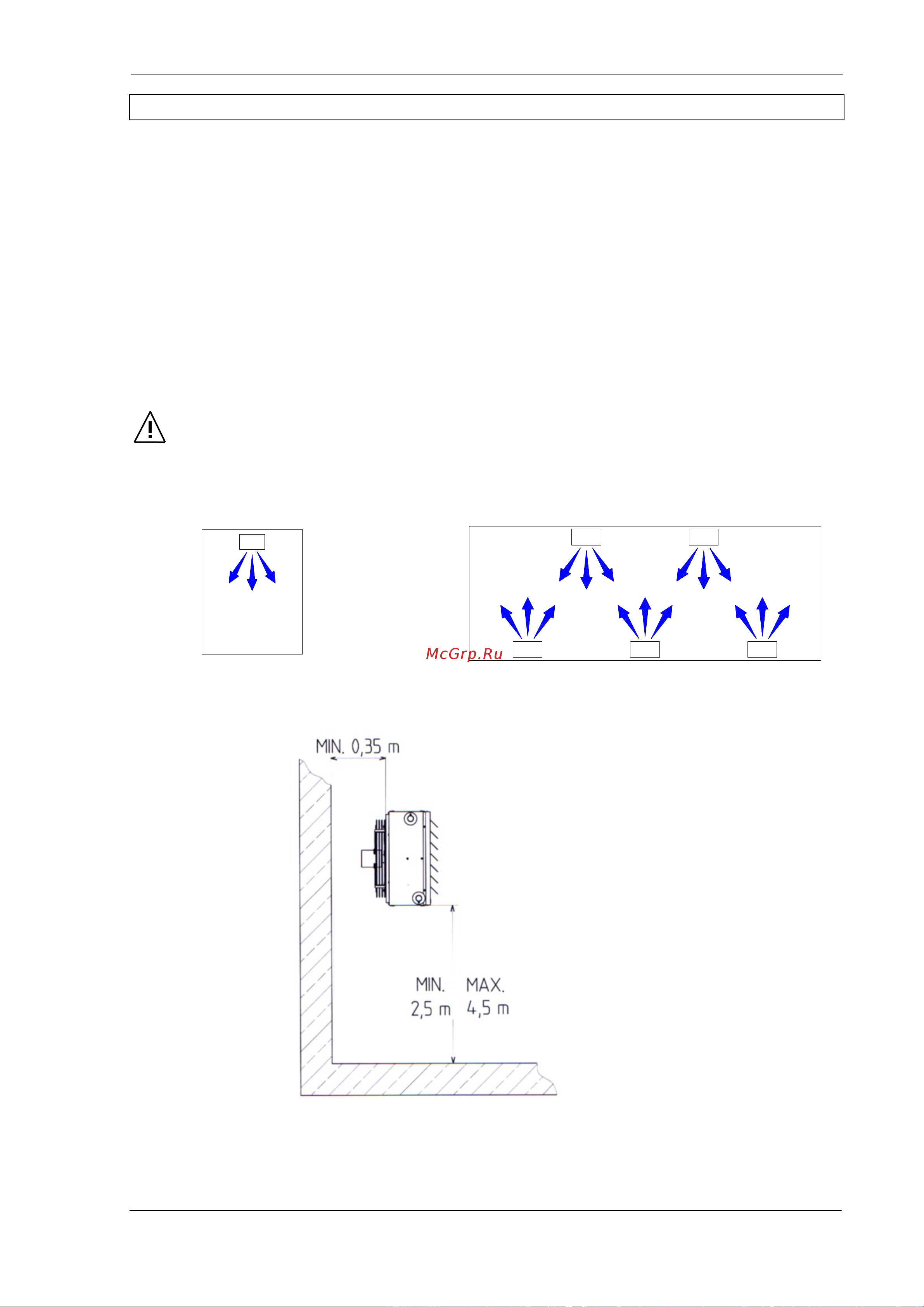

Przykład instalacji w małych pomieszczeniach Przykład instalacji w dużych pomieszczeniach
Przykład instalacji na ścianie
